Як правильно вибрати диференціал?

Додано: вівторок, 26.09.2023


В електроустановках використовуються різні типи захисту для захисту електричних кіл, пристроїв або людей від наслідків (часто трагічних) неправильної роботи мережі, наприклад, ураження електричним струмом. Одним із захисних пристроїв, який зазвичай використовують електрики, є диференціальний автоматичний вимикач, зазвичай відомий як пристрій захисного відключення. Що саме являє собою цей пристрій? Коли установку слід обладнати ним? Який тип диференціального автоматичного вимикача слід вибрати? І як часто рекомендується його замінювати? Все, що вам потрібно знати про диференціальні автоматичні вимикачі, можна знайти у статті нижче, а практично кожен тип диференціального автоматичного вимикача можна знайти в оптовому магазині Onninen. Запрошуємо вас!

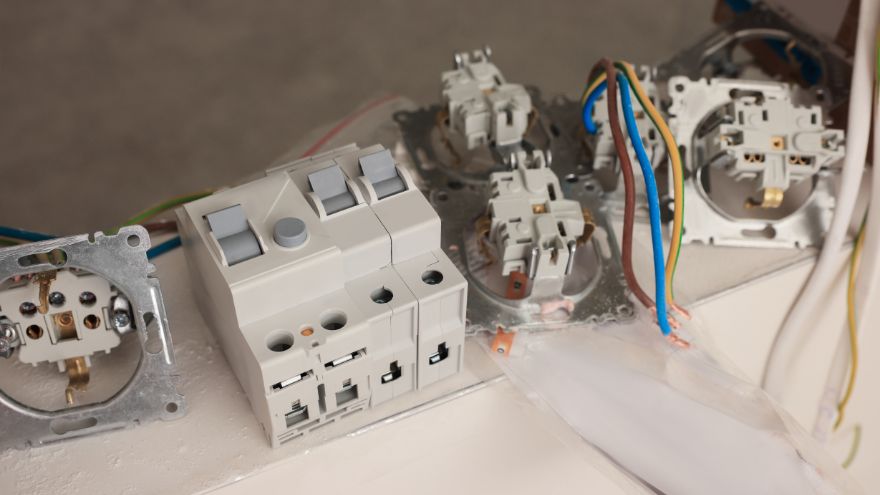

Gniazda zasilania z przewodami i wyłącznik różnicowoprądowy

Перевірте автоматичні вимикачі захисного відключення у оптового продавця Onninen

Що таке диференціал?

Диференціальний вимикач – це загальна назва диференціального вимикача. Це електричний запобіжний пристрій, який запобігає ураженню людини електричним струмом під час прямого та непрямого контакту, мінімізує наслідки пошкодження обладнання та зменшує ризик пожежі.

Диференціальний автоматичний вимикач Legrand P302 2P 25A 30MA TYPE A TX3 Фазний та нульовий дроти проходять через диференціальний вимикач, наприклад, в однофазному колі це буде фазний провід і нульовий провід. За нормальних умов струм у колі має таке ж значення, як і струм, що протікає через нульовий провід. У разі несправності в установці струм "тікає" до корпусів електричних приладів, внаслідок чого значення струму у фазних проводах і нульовому проводі починають відрізнятися (ця різниця і є диференціальним струмом). Коли електричний струм, що витікає з кола, не дорівнює струму, що входить, диференціальний вимикач повинен виявити ці порушення та негайно відключити коло. Живлення вимикається автоматично.

Інші поширені назви диференціальних автоматичних вимикачів включають: пристрій захисного відключення (Residential Current circuit breaker), вимикач диференціального струму (Residential Current circuit breaker), RCD circuit breaker та RCCB circuit breaker, що походять від скорочень англійських назв ( resident current device та resident current circuit breaker відповідно) .

Коли доцільно використовувати диференціальний автоматичний вимикач?

ПЗВ використовуються в електроустановках як додатковий захист від ураження електричним струмом. Вони зустрічаються в мережах TN-S (найчастіше в будинках і квартирах), TN-CS (на ділянці з розділеними провідниками PE та нуль) та TT. Вони рідко зустрічаються в IT-мережах. ПЗВ не можуть бути впроваджені в установках TN-C, оскільки провідники PE та N в них не розділені, тому ПЗВ не функціонуватимуть належним чином.

2-полюсний диференціальний вимикач EATON PFIM-25/2/003-A-MW Диференціальний захист виявляє навіть невеликий витік струму – такий, що не міг би спричинити спрацювання захисту від перевантаження по струму. Однак пристрій не забезпечує абсолютного захисту, тобто 100% захисту незалежно від ситуації. При дотику до захисного провідника зі струмом, що протікає до землі, ризик ураження електричним струмом все ще існує, але він зазвичай набагато нижчий, ніж у випадку контакту з незахищеним провідником, і зазвичай не становить загрози для життя чи здоров'я людини.

Питання про те, коли не стільки варто, скільки коли необхідно використовувати диференціальні автоматичні вимикачі та які вони повинні мати параметри, обговорюється в будівельних нормах та вимогах польських стандартів, що стосуються електроустановок та електричних пристроїв. Обов'язок забезпечення захисту від ураження електричним струмом регулюється положенням § 180 Постанови Міністра інфраструктури від 12 квітня 2002 року про технічні вимоги, яким повинні відповідати будівлі та їхнє розташування.

Якою має бути потужність диференціала?

Основним параметром кожного диференціального вимикача є номінальний диференціальний струм I Δn . Це значення, заявлене виробником (10, 30, 100, 300, 500 мА або 1 А), при якому за певних умов повинен спрацьовувати даний диференціальний вимикач. Крім того, диференціальний вимикач конструктивно адаптований (включаючи розмір і поперечний переріз струмових шляхів і вибір клем для проводів) до певного значення номінального струму. Наприклад, доступні диференціальний вимикач на 25 А або диференціальний вимикач на 40 А. Потужність диференціального вимикача вибирається кваліфікованим електриком, враховуючи, серед іншого, тип установки та її навантаження, а також законодавчі норми та вимоги стандартів для даного місця.

Перевірте автоматичні вимикачі захисного відключення у оптового продавця Onninen

Яка різниця між диференціалами?

На ринку доступні різні типи диференціальних автоматичних вимикачів.

За чутливістю (робочий струм I Δn ) розрізняють такі автоматичні вимикачі:

  • високочутливі – реагують на струм нижче 30 мА, тому найчастіше використовуються в будинках і квартирах;
  • середньочутливі – реагують на струм від 30 до 500 мА;
  • низькочутливі – реагують на струм понад 500 мА, використовуються переважно на промислових об'єктах.

Залежно від типів виявлених струмів витоку, типу спрацьовування або чутливості до диференціального струму, можна виділити кілька основних типів диференціальних автоматичних вимикачів:

  • Диференціальний автоматичний вимикач Hager 40A, 30mA, 4-полюсний, тип A Тип змінного струму – автоматичні вимикачі ПЗВ типу змінного струму чутливі до синусоїдальних змінних струмів, це найпопулярніший тип диференціального автоматичного вимикача в нашій країні;
  • тип A – перемикач типу A чутливий до протікання синусоїдального та випрямленого пульсуючого струму (примітка: тип A не підходить для встановлення в колах, що відповідають за живлення, наприклад, інверторів);
  • тип B – диференціальний вимикач типу B призначений для складніших електроустановок, він виявляє синусоїдальний змінний струм, постійний струм, згладжений до частоти 1000 Гц, та пульсуючий постійний струм;
  • Тип F – автоматичні вимикачі типу F виявляють синусоїдальний змінний струм зі змінними частотними характеристиками, тому вони впроваджуються разом з перетворювачами.   частоти.

Залежно від кількості полюсів, диференціальні автоматичні вимикачі поділяються на:

Завдяки вбудованому захисту від перевантаження по струму, диференціальні автоматичні вимикачі розрізняють:

  • RCCB - незабезпечений,
  • АВДТ – із захистом.

Вибираючи автоматичний вимикач захисного відключення, слід розглядати електроустановку в цілому. Зокрема, слід враховувати очікувані значення струму витоку, заплановане навантаження установки та тип приймачів у колі. Важливими також є функції, які автоматичні вимикачі захисного відключення повинні виконувати в захищеному колі. Адже це не обов'язково має бути лише захист від ураження електричним струмом. Якщо ви не професіонал, варто звернутися за порадою до ліцензованого електрика.

Як часто слід замінювати диференціал?

ПЗВ в електроустановках слід періодично перевіряти, щоб забезпечити належний захист електрообладнання та, перш за все, безпеку членів домогосподарств і працівників. ПЗВ зазвичай має кнопку «ТЕСТ». Її натискання імітує несправність в установці, а отже, витік струму, що дозволяє перевірити працездатність пристрою. Якщо струм не вимикається автоматично та негайно, рекомендується замінити ПЗВ. Найкраще звернутися до електрика. Частоту перевірки вказують виробники ПЗВ. За сприятливих умов навколишнього середовища зазвичай достатньо повторювати перевірку раз на рік.

Чи є диференціальний вимикач запобіжником?

Автоматичний вимикач захисного відключення Schneider Electric IDK-25-2-30-A 25A 2-полюсний 30 мА тип A Ні. Диференціальні автоматичні вимикачі та електричні запобіжники (також звані запобіжниками/автоматичними вимикачами перевантаження та розмовно «вилками») – це два різні типи захисту, що використовуються в електричних колах. Запобіжник захищає установку та електроприймачі від впливу надмірної електричної енергії – перевантаження або короткого замикання, що перериває потік струму. Його використання ефективно запобігає пошкодженню установки та підключеного до неї електрообладнання. Диференціальний автоматичний вимикач не захищає від перегріву або короткого замикання пристроїв, але виявляє витік струму, запобігаючи «стрибкам», небезпечним для здоров’я та життя людини. Захист має бути комплексним – базуватися як на диференціальних автоматичних вимикачах, так і на автоматичних вимикачах перевантаження. На кожен диференціальний автоматичний вимикач має бути щонайменше один запобіжник.

Диференціали у оптового продавця Onninen

У оптовому магазині електротехніки Onninen ви знайдете широкий асортимент автоматичних вимикачів змінного струму, струму A та інших типів. Ми пропонуємо сертифіковані, стандартизовані продукти від відомих виробників та постачальників. Ви можете вибрати з:

а також різноманітні аксесуари з модульного асортименту обладнання. Ми також рекомендуємо вам ознайомитися з іншими доступними продуктами безпеки.

Не знаєте, який диференціальний вимикач, запобіжник або розрядник підійде для вашої мережевої системи? Експерти Onninen надають професійну підтримку у виборі оптимального типу диференціальних вимикачів та інших елементів. Напишіть, зателефонуйте або відвідайте найближче відділення. Ми спробуємо відповісти на кожне запитання. Ви професіонал? Електрики можуть розраховувати на спеціальні умови співпраці.
