Як правильно вибрати датчик руху?

Додано: пʼятниця, 03.11.2023


Датчик руху – це електронний пристрій, який широко використовується в повсякденному житті. Найчастіше його встановлюють у різних типах установок, таких як сигналізація або освітлення. Який принцип роботи датчика руху, як правильно калібрувати пристрій і які датчики руху бувають? Ви дізнаєтесь з цієї статті!

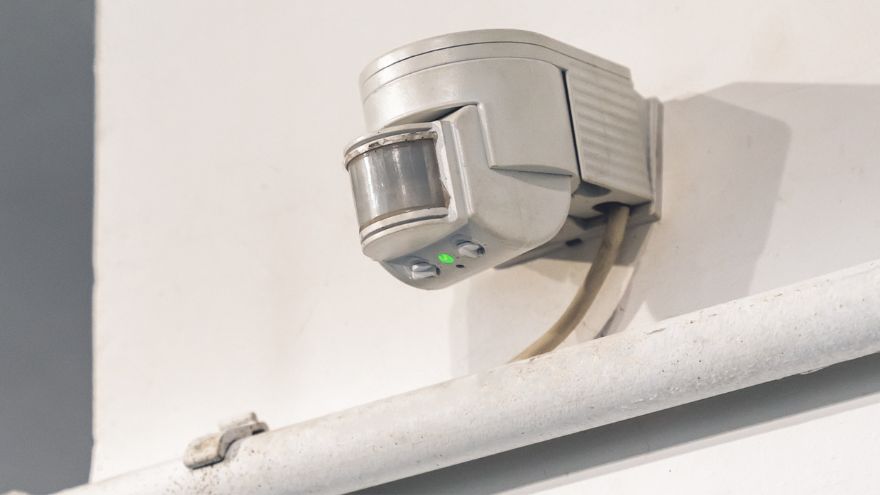

Biały czujnik ruchu na ścianie

Перегляньте датчики руху у оптового продавця Onninen

Як працюють датчики руху?

Механізм дії датчиків руху залежить, перш за все, від варіанту пристрою, його конструкції та використовуваної технології. Наразі найпоширенішими є рішення, засновані на інфрачервоному , ультразвуковому або мікрохвильовому випромінюванні. Залежно від використовуваного середовища, існують активні датчики, які також називаються радарними датчиками, в яких використовуються електромагнітні хвилі, тоді як у другому варіанті активних пристроїв за надсилання та прийом відповідає ультразвук. У свою чергу, у пасивних датчиках руху пристрої працюють за допомогою інфрачервоного випромінювання .

Лампа Steinel L830 iHF з датчиком руху В активних датчиках основою роботи є сигнали – що надсилаються та приймаються відповідними елементами системи. Залежно від варіанту, це ультразвук (механічні фактори) або електромагнітні хвилі, які можуть передаватися як у мікрохвильовому діапазоні, так і видимим світлом. Промені надсилаються, а коли зустрічають «перешкоду», відбиваються від неї, повертаючись до приймально-передавального пристрою. Виявляючи рух, вони активують установку, в якій встановлені (вмикають сигналізацію або освітлення). Тому фізичне явище ефекту Доплера використовується в широких масштабах, не лише в медицині. У різних типах систем виявляються зміни частоти хвилі. Коли передавальний та приймальний промені мають однакову довжину, тобто вона відбивається від стін, меблів тощо, тому що взаємне положення об'єктів та пристрою не змінилося. Якщо на шляху надсиланої хвилі з'являється додатковий об'єкт, частота хвилі змінюється, і датчик отримує інформацію про виявлення руху.

Як правильно відкалібрувати датчик руху?

Правильне калібрування датчиків є важливим для правильної роботи всієї системи. Для повної функціональності все має бути правильно зібрано, а датчик правильно встановлений . Усі елементи, що входять до комплекту, будуть необхідні для підключення та калібрування. Залежно від моделі , може знадобитися використання відповідної системи керування та блоку живлення . Вибір кабелів та їх встановлення повинні виконуватися професіоналами, щоб уникнути збоїв.

Датчик руху ORNO з бездротовою сигналізацією, IP44, 120 м Калібрування виконується відповідно до інструкцій, наданих виробником вибраного варіанту датчика та технології, в якій він працює. У більшості рішень робочий діапазон можна контролювати та встановлювати відповідно до індивідуальних потреб. Достатньо запрограмувати відповідний датчик , щоб адаптувати рішення до потреб. Калібрування включає, зокрема:

  • параметр SENS, значення якого виражається числом, стосується визначення чутливості та діапазону датчика руху,
  • Параметр LUX – стосується налаштування датчика сутінків, виражається в люменах на квадратний метр,
  • Параметр TIME, що вказує час перемикання пристрою, підключеного до датчика , це значення виражається в секундах або хвилинах.

Датчику можна призначити певні значення, щоб він працював належним чином. Налаштування системи з датчиками руху та сутінків зазвичай не є складним, оскільки сучасні рішення оснащені спеціальними ручками, положення яких дозволяє коригувати роботу.

Як мікрохвильовий датчик руху виявляє рух?

У мікрохвильових датчиках електромагнітні хвилі надсилаються у вузькому діапазоні, що робить пристрої надзвичайно чутливими та високоточними. Серед найбільших переваг цього варіанту є те, що вони нечутливі навіть до великих перепадів температури, працюють ефективно та без збоїв.

Мікрохвильовий датчик руху Zamel Тип: MCR-01 Випромінювані та прийняті мікрохвилі дозволяють виявляти рух об'єктів, зокрема тих, що рухаються паралельно – наближаються до датчика або віддаляються від нього. Крім того, мікрохвилі можуть долати невеликі об'єкти, зокрема тонкі стінки , скло – вони проходять крізь них. Більшість пристроїв на основі мікрохвиль можна регулювати, визначаючи діапазон роботи. Чутливість пристрою означає, що він виявляє будь-який рух, навіть якщо він генерується, наприклад, роботом для прибирання.

Перш ніж приймати рішення про придбання мікрохвильового датчика руху, пам’ятайте, що електронні пристрої (особливо якщо вони також випромінюють мікрохвилі) або великі металеві поверхні в межах робочого діапазону датчика можуть перешкоджати його стабільній та ефективній роботі.

Перегляньте мікрохвильові датчики руху у оптового продавця Onninen

Коли найкраще використовувати мікрохвильовий датчик руху?

Мікрохвильові пристрої характеризуються високою точністю роботи. Тому мікрохвильовий датчик руху буде набагато ефективнішим у складних умовах. Він чудово справляється з роботою в темряві, тумані, нечутливий до перепадів температури, вітру тощо. Він дозволяє виявляти потенційний рух з більшої відстані. Також кажуть, що він високоефективний, оскільки дозволяє виявляти рух дуже різних об'єктів – що характеризуються різними розмірами та формами.

Ці моделі чудово працюватимуть, наприклад, на складах або зовні будівель. Рекомендується використовувати як датчик руху для сигналізації завдяки високій чутливості. Датчик руху, що використовує мікрохвильові промені, забезпечує високу безпеку .

Що таке PIR-датчик руху?

PIR-датчик руху є одним із найпопулярніших на даний момент пасивних пристроїв. Абревіатура PIR походить від англійського Passive Infra-Red (пасивний інфрачервоний). Його суть полягає в роботі в інфрачервоному діапазоні, тому він дозволяє виявляти тепло , що випромінюється, наприклад, людським тілом. Механізм роботи дозволяє з великою точністю виявляти зміни температури в приміщенні , в якому працює пристрій. Ці технологічно просунуті рішення дозволяють легко розрізняти об'єкти, що випромінюють тепло, від людини чи тварини, а деякі з доступних на даний момент моделей також розрізняють людину від домашньої тварини.

Датчик руху Steinel IS360-1 IP54 PIR Вибираючи PIR-датчик, пам'ятайте, що це пристрій, який не випромінює жодних хвиль, тому його зона впливу обмежується лише приміщенням , в якому він знаходиться.

Серед найчастіше згадуваних переваг PIR-датчиків варто згадати відносно широкий кут виявлення. Щоб максимально використати можливості, що пропонуються пристроєм, його слід встановити, наприклад, на стіні або стелі. Це найкращий варіант, якщо необхідно виявити рух об'єкта, що рухається перпендикулярно до датчика .

Головною перевагою сучасних PIR -датчиків руху є те, що вони запрограмовані на розрізнення людей і домашніх тварин. Цього ефекту вдалося досягти завдяки технології. Пристрій справді виявляє тварин, тобто об'єкти, тепловий розподіл яких нагадує розподіл людей, але якщо їхня маса значно менша, об'єкт ігнорується.

Застосування та переваги датчика присутності

Датчик присутності також дуже популярний. Його часто використовують в освітлювальних установках, де згенерований рух призводить до ввімкнення світла , певних ламп, освітлення сходів – залежно від конструкції всієї системи. У датчиках, що відповідають за керування освітленням , можна встановити часовий інтервал, протягом якого освітлені елементи системи не гаснуть, навіть якщо датчик не виявляє нового руху.

Сучасний сад з підсвічуванням з датчиками руху

Зручне керування освітленням за допомогою датчиків руху використовується, серед іншого, в садах або перед будинком. Зазвичай ці пристрої оснащені додатковим функціоналом – вони також мають датчик сутінків . Механізм роботи тут базується на оцінці інтенсивності світла. Вся система тоді спроектована таким чином, що спочатку перевіряється інтенсивність, якщо її значення нижче за встановлене, то активується датчик руху. Це чудове рішення, щоб світильник з датчиком руху, розташований у саду, на під'їзній доріжці або перед вхідними дверима, вмикався лише після настання темряви.

Датчики руху у оптового продавця Onninen

У пропозиції оптового продавця електротоварів Onninen ми маємо дуже широкий асортимент датчиків руху та аксесуарів, необхідних для правильного встановлення. Залежно від застосування, це рішення, які дозволяють ефективно керувати сигналізацією або освітленням, дозволяючи вмикати лампу за умов, заданих у системі.

Інфрачервоний датчик руху OPAL. 110-130 В/змінного струму, 220-240 В/змінного струму Безумовно, сучасні фасадні світильники STEINEL у сучасному стилі заслуговують на увагу. Прикладом є лампа Steinel L830 iHF Motion Sensor Lamp . Сучасна пропозиція, яка використовує, серед іншого, модуль Bluetooth, що спрощує керування пристроєм. Датчик руху в представленій моделі дуже тонкий і непомітний, тому його цінують люди, які піклуються про естетичний вигляд свого будинку. У розглянутій моделі кут виявлення становить цілих 160°, а світло може бути активоване після виявлення руху навіть на відстані 5 м. Великою перевагою є те, що лампа вмикається лише тоді, коли датчик руху виявляє присутність людини. Пристрій запрограмовано ігнорувати інші фактори, такі як тварини, дощ або листя, що падає на вітрі.

Там, де необхідно подбати про безпеку людей та майна, найкраще інвестувати в датчики руху, підключені до сигналізації. Вони дозволяють ефективно контролювати навколишнє середовище , а відстань залежить, перш за все, від варіанту пристрою. Датчик руху з бездротовою сигналізацією IP44 забезпечує радіус дії до 120 м, що робить його ідеальним для моніторингу навколишнього середовища об'єкта, включаючи вхідні двері. Його можна використовувати в житловому будівництві, але він також допоможе захистити склади або паркувальні майданчики. Обладнання працює бездротово, але необхідні відповідні батареї, на щастя, виробник подбав про те, щоб користувачеві надсилалося сповіщення, коли рівень заряду батареї низький.

Перегляньте датчики руху у оптового продавця Onninen
