Ефективні лінійні насоси - це пристрої, які використовуються в основному в установках водопостачання, системах циркуляції гарячої води, установках центрального опалення, а також системах, призначених для ефективного транспортування води. Скрізь, де необхідно ефективно транспортувати рідини, варто використовувати надійні лінійні насоси. На що звернути увагу перед вибором лінійного насоса? Ми підготували посібник, щоб полегшити вибір і установку лінійного насоса в домашніх, сільськогосподарських і промислових системах.
Перегляньте лінійні насоси в оптовому магазині Onninen

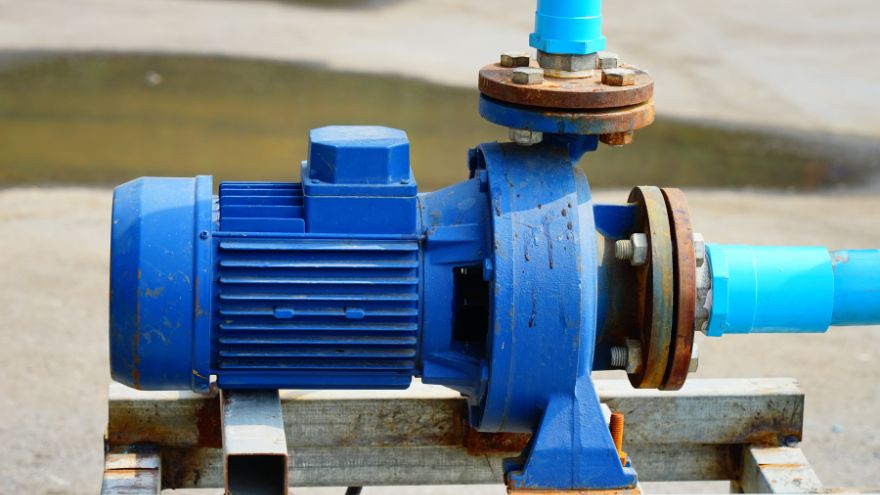

З яких частин складається лінійний насос?
Рядний водяний насос має досить просту конструкцію. Саме це робить лінійні насоси ефективними, енергозберігаючими та надійними. Використання таких насосних пристроїв дозволяє воді вільно надходити в обраний резервуар через клапан, а потім перекачується в інші частини конструкції, напр.
Основними конструктивними елементами, з яких складається водяний циркуляційний насос, є:
- Мотор насоса.
- Клемна коробка.
- Привідний вал двигуна.
- Шинне зчеплення.
- Муфта.
- Вал водяного насоса.
- Сальник, тобто система BAQE як ущільнення для лінійного насоса.
- Крильчатка насоса.
- Тіло.
Водяні насосні пристрої, підключені, наприклад, до систем водопостачання, також оснащені спеціальними ущільненнями, дроселями та масляними камерами, залежно від обраної моделі. Для ефективної роботи кожному лінійному насосу потрібен не тільки справний двигун, а й вал водяного насоса, здатний витримувати навіть більші перевантаження.
Ефективні лінійні насоси складаються не з однієї гідравлічної частини, а з кількох, серед яких: одноступінчасті відцентрові насоси, сухий ротор, встановлений на кінці вала, рядні корпуси та ущільнення. Правильна підгонка всіх елементів конструкції істотно впливає на те, як довго лінійний насос буде ефективно працювати.
Чим міцніша конструкція, тим ефективніше насос транспортуватиме воду з місця на місце.
Щоб лінійний насос працював ефективно протягом тривалого періоду безперервної роботи, необхідно належним чином захистити корпус від проникнення води в окремі механічні частини. У цьому випадку виробники використовують ущільнення BAQE.
Як вибрати потужність лінійного насоса відповідно до потреб установки?
При підборі потужності лінійного насоса для потреб, наприклад, системи водопостачання, необхідно враховувати не тільки основні технічні параметри насоса, але і вимоги до пропускної здатності рідини. Пам'ятайте також, що насос більшої потужності потребує досить стабільного джерела живлення. Тільки тоді пристрій зможе працювати з максимальною ефективністю, заявленою виробником. У цьому випадку ми використовуємо прості математичні формули.

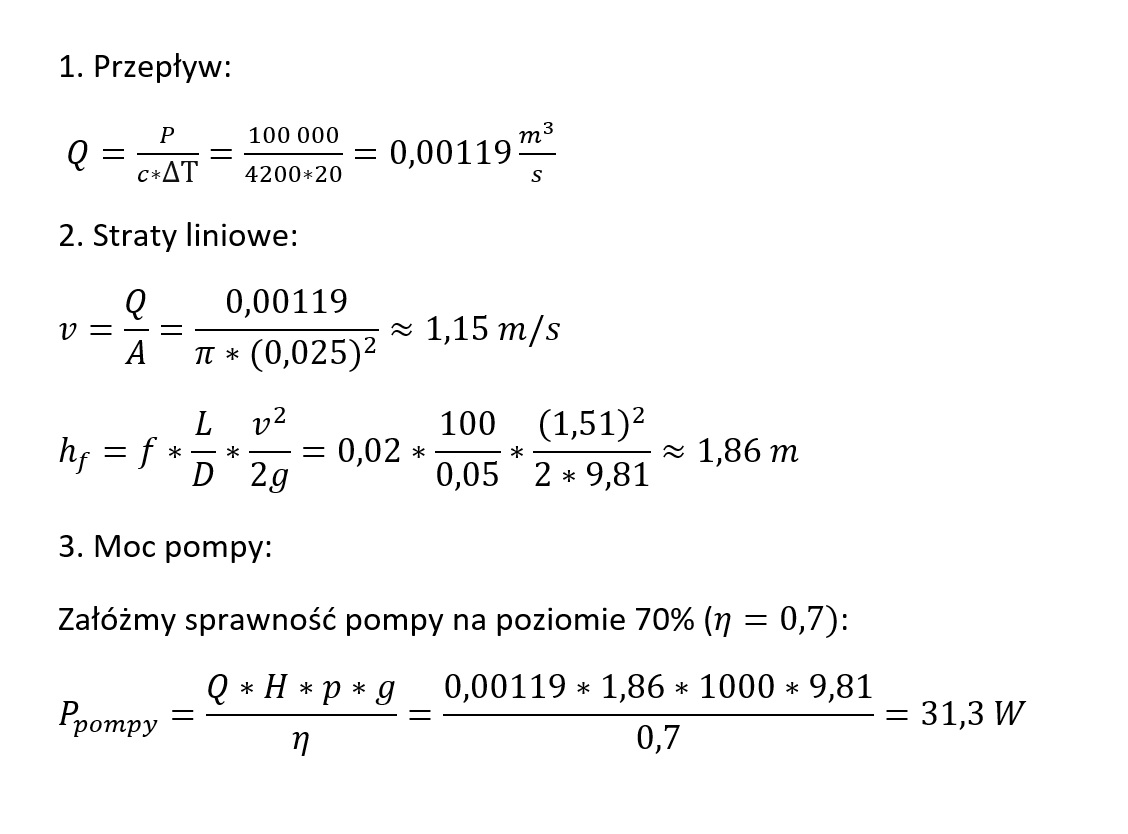

Потік рідини
Він дозволяє визначити кількість рідини, яку повинен перекачати лінійний насос за конкретну одиницю часу. Розрахунки в цьому випадку такі:
- Q – витрата (м³/с)
- P – теплова потужність установки (Вт)
- c – питома теплоємність рідини
- ΔT – різниця температур на вході та виході з установки (K)
Для визначення витрати рідини ділимо теплову потужність установки на добуток питомої теплоємності на різницю температур.
Тиск
Другим важливим параметром, необхідним для остаточного визначення потреби в потужності лінійного насоса, є тиск (підйомна висота). У цьому випадку результат залежить від лінійних втрат через опір у трубопроводах, а також локальних втрат, наприклад, на клапанах і колінах.
Щоб розрахувати точні втрати тиску, ми повинні використовувати формулу Дарсі-Вейсбаха, враховуючи:
- h1 – втрати тиску (м)
- f – коефіцієнт тертя (залежить від типу труби та витрати)
- L – довжина труби (м)
- D – діаметр труби (м)
- v – швидкість потоку (м/с)
- g – гравітаційне прискорення (9,81 м/с²)
Для проведення розрахунків множимо коефіцієнт тертя на відношення довжини труби до діаметра. Отриманий результат множимо на частку квадрата швидкості потоку з подвоєним прискоренням сили тяжіння.
Лінійна потужність насоса
Для розрахунку потужності тросового насоса нам знадобляться розрахунки, пов'язані з витратою води і тиском в установці. Щоб оцінити оптимальну потужність насоса у Ватах, нам необхідно підготувати наступні дані:
- Q – витрата (м³/с)
- H – висота підйому (м)
- ρ – густина рідини (для води ρ≈1000 кг/м³ρ≈1000кг/м³)
- g – гравітаційне прискорення (9,81 м/с²)
- η – ефективність насоса (коефіцієнт, наприклад, 0,7 для 70% ефективності)
Якщо припустити, що опалювальна установка має потужність 100 кВт і різницю температур 20 градусів за Цельсієм при довжині трубопроводу 100 м, оптимальна потужність лінійного насоса буде близько 3-4 кВт.
Який двигун повинен мати лінійний насос?
Оптимальним двигуном для лінійних насосів, що працюють при підвищеному тиску, повинен бути однофазний або трифазний варіант. Ідеальним вибором є пристрій з повітряним охолодженням і постійною швидкістю, завдяки чому потік води є рівномірним протягом усього часу роботи лінійного насоса.
Крім того, ефективний і надійний двигун лінійного насоса повинен:
- живиться від максимальної напруги 400В (оптимально 230В),
- складається з вала двигуна та насоса, з’єднаних жорсткою втулковою муфтою,
- 100% закритість і захист від проникнення води в окремі елементи конструкції.
Найпопулярнішим рішенням, яке використовується в насосах для примусової циркуляції води, є сухий ротор двигуна. Крім того, корпус з чавуну GG 25, нержавіючої або литої сталі стане ідеальним поєднанням, яке гарантує надійність і ефективну роботу в будь-яких умовах.
Який клас захисту повинен мати лінійний насос?
Відповідно до стандартів IEC, клас ізоляції від небезпечних рівнів вхідної напруги повинен мати фактор F, тобто максимальну температуру обмотки 155 градусів Цельсія з термічним запасом до 10 градусів.
Лінійні насоси для використання у водному середовищі також повинні бути ізольовані відповідно до стандартів IP. Сучасні насосні агрегати найчастіше виготовляються в класі безпеки:
- IP54 – стійкий до падіння крапель під будь-яким кутом з усіх боків (дощ) і пилонепроникний.
- IP 55 – майже 100% пилонепроникність і повний захист від вологи.
Чудовим прикладом ефективного та ідеально ізольованого лінійного насоса є лінійний насос Grundfos IN-LINE із сухим ротором двигуна TP150-220/4-AFA-GQQE . Це насос, покритий антикорозійним покриттям, що дозволяє працювати при температурах до 60 градусів Цельсія з потужністю 18,5 кВт.
Перегляньте лінійні насоси в оптовому магазині Onninen
Який діапазон обертів повинен мати лінійний насос?
Швидкість обертання лінійного насоса, а точніше ротора, що приводить в рух водяний контур, повинна бути адаптована до умов, у яких буде працювати насос. Моделі, доступні в нашій оптовій пропозиції, доступні у версіях зі швидкістю обертання від 1400 об / хв до 2950 об / хв. Найпопулярніші мотузкові насоси зі швидкістю 2900 об/хв. і 1450 об/хв.
Пам'ятайте, що вибір насоса за діапазоном обертів є одним з найважливіших факторів, що впливають на ефективність роботи пристрою.
Модель лінійного насоса Grundfos IN-LINE із сухим ротором двигуна TP 50-190/2-AFA-GQQE є хорошим прикладом насоса з оптимальним діапазоном обертів, який поєднує низьке енергоспоживання та ефективність. Система in-line в цій моделі оснащена тихим двигуном класу ефективності IE3.
Що таке стандартне ущільнення BAQE для лінійних насосів?
Стандартне ущільнення насосів у системах циркуляції гарячої води, системах центрального опалення або навіть для перекачування чистої рідини є т.зв. Система BAQE:
- Б – ущільнення вала з гумовим сильфоном.
- А – ущільнення обертових белемнітів вуглецем, просоченим сурмою.
- Q – ущільнення твердих елементів лінійного насоса карбідом кремнію.
- E – вторинне ущільнення з EDPM (етилен-пропілен-дієновий каучук).
Така форма герметизації насоса і гідравлічних частин всередині корпусу гарантує ефективну і безвідмовну роботу пристрою протягом багатьох років експлуатації. Крім того, система BAQE означає, що насосом не потрібно керувати людьми - після підключення він може ефективно працювати протягом тривалого часу, наприклад, у холодильних системах.
Трохи потужніша модель лінійного насоса Grundfos IN-LINE потужністю 4 кВт із сухим ротором двигуна TP80-210/2-AFA-BAQE , в якій використовується повний захист BAQE. Завдяки цьому немає ризику пошкодження або поломки пристрою внаслідок витоку води всередині пристрою.
У нашій пропозиції також багато інших продуктів, призначених для перекачування води в різних місцях. Ми також пропонуємо занурювальні насоси, глибоководні насоси та багато інших пристроїв для використання в промислових установках і системах кондиціонування повітря. Доступні занурювальні насоси забезпечують відповідний тиск води, що забирається - звичайно, за умови, що обладнання має відповідну споживану потужність і геометрична висота установки не перевищує рекомендацій виробника.
Де використовуються лінійні насоси?
Застосування лінійних насосів і заглибних насосів не тільки в приватних будівлях, але і в комерційних. Вертикальні насоси в системі In-line підходять для установок водопостачання, установок кондиціонування повітря, ферм, а також для примусової циркуляції води в комерційних будівлях.
Популярність даного типу насосних агрегатів пояснюється рядом переваг лінійних насосів, серед яких:
- низьке споживання електроенергії,
- низькі витрати на установку та експлуатацію,
- довготривала і безвідмовна робота навіть у важких умовах,
- не потребує обслуговування,
- високий ККД сухороторних двигунів.
Коли ми вибираємо лінійні насоси для конкретного застосування, ми повинні ретельно проаналізувати всі технічні параметри, клас гідроізоляції та переглянути найпопулярніші моделі на ринку. У нашій оптовій пропозиції ви можете легко знайти лінійні насоси, серед інших: для систем центрального опалення, охолодження та установок, які працюють з високим тиском рідини.
