Як встановити сходовий з’єднувач? Практична покрокова інструкція

Додано: неділя, 29.09.2024


Сходові вимикачі (також відомі як сходові вимикачі, двосторонні вимикачі або перемикачі) є популярними елементами системи освітлення сходів. Вони зустрічаються в більшості будинків та багатьох інших закладах. Правильно підключений сходовий вимикач (їх завжди встановлюють парами!) дозволяє вмикати та вимикати світло з двох різних місць, що значно підвищує безпеку та комфорт користування сходами, багатоступеневими сходами та великими приміщеннями. У цій статті ви дізнаєтеся, як саме працює цей елемент установки та як встановити сходовий вимикач – одинарний та подвійний, крок за кроком.

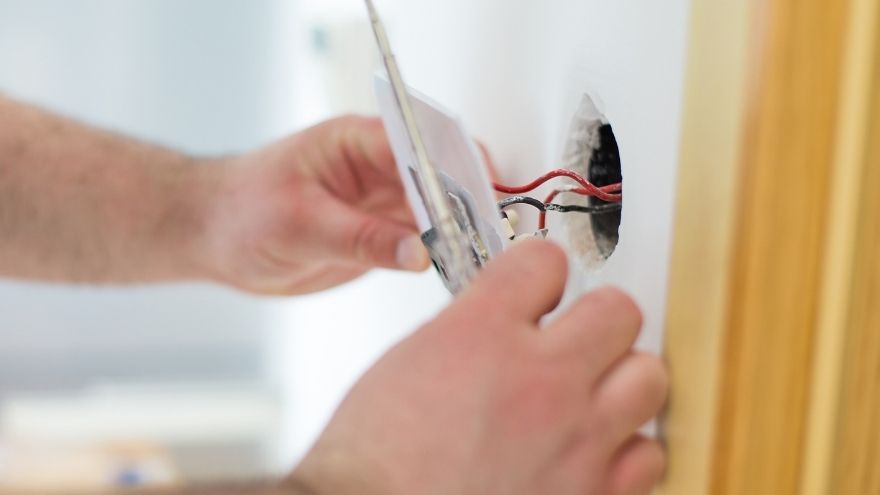

Instalator podłącza włącznik światła krzyżowy w salonie

Перегляньте сходові вимикачі у оптового продавця Onninen

Як працює вимикач на сходах?

Сходовий вимикач Ospel білий SONATA ŁP-3R/M/00 Базовий варіант сходової установки складається з двох сходових вимикачів, що керують одним джерелом світла, встановлених у двох різних місцях. Сходовий вимикач дозволяє вмикати світло внизу сходів і зручно вимикати його після перетину останнього порогу на верхньому поверсі. Але його використання не закінчується сходами. Сходові вимикачі добре працюють скрізь, де є потреба керувати світлом з двох точок.

Їх часто можна знайти на протилежних стінах більших кімнат (наприклад, конференц-залів), в кінцях довгих коридорів, біля ліжка та вхідних дверей у спальні, з обох боків будівлі тощо. Принцип роботи пари сходових вимикачів досить простий. Вони розташовані на двох кінцях кола, вмикаючи або вимикаючи одне джерело світла. Електричне коло протікає через обидва елементи.

Схема встановлення сходового вимикача

Найпростіший спосіб – підключити один сходовий вимикач. Як згадувалося у вступі, сходові вимикачі завжди встановлюються парами. Їх слід з’єднувати за допомогою комунікаційних кабелів.

Одноступеневий вимикач Legrand 10 AX білий NILOE 764501 Фаза буде проходити по черзі через обидва дроти. Коли ланцюг замкнута, освітлення ввімкнене. При натисканні кнопки вимикача ланцюг розривається, і в результаті світло гасне.

Найпростіша установка сходів включає два вимикачі на сходах та джерело світла (як на схемі нижче). До вимикачів підключаються силові кабелі. Між вимикачами є з'єднувальні кабелі. Джерело світла додатково підключається до нульового та захисного кабелів.

Натискання будь-якої з кнопок підключає або розмикає коло, а отже, вмикає або вимикає освітлення. Між точками комутації можна підключити перехресний вимикач, що дозволяє збільшити кількість місць керування колом.

Схема підключення подвійних вимикачів для сходів

За кількістю підтримуваних точок освітлення, сходові вимикачі поділяються на одинарні, подвійні та потрійні. Для підключення подвійного сходового вимикача, всупереч зовнішньому вигляду, не доведеться докладати набагато більше зусиль, ніж у випадку встановлення одинарних вимикачів. Подвійний сходовий вимикач має дві кнопки, що дозволяє керувати двома ланцюгами одночасно. Завдяки цьому можна використовувати лише частину освітлення (наприклад, кілька багатоточкових джерел світла, двозонну люстру). Таке рішення розширює функціональність світильника та оптимізує споживання електроенергії.

Вимикач для сходів Schneider Electric без рамки, білий ASFORA EPH0401421 Під час встановлення подвійних вимикачів сходів необхідно переконатися, що окремі кола підключені до відповідних вимикачів. Перший вимикач слід підключити до фазного проводу та двох відповідних проводів, що відповідають за комутацію фази. Фаза від другого вимикача подається до освітлення № 1. На наступному кроці необхідно підключити наступні два відповідні дроти. Нарешті, фазний провід від загального виводу слід підвести до освітлення № 2. Залишилося лише підвести захисні дроти до ламп. Результатом роботи є створення двох кіл, які будуть замикатися та розмикатися натисканням однієї з двох кнопок на подвійному вимикачі сходів.

Ми закликаємо проектувальників електроустановок, електриків та інших фахівців ознайомитися з пропозицією нашого оптового продавця, де на вас чекає сучасне електрообладнання . До цієї категорії входить модульне обладнання , зокрема розрядники , автоматичні вимикачі перенапруги та диференціальні автоматичні вимикачі . Наш асортимент також включає в себе вмонтовані та накладні вимикачі для сходів у понад 700 варіантах та багато інших типів вимикачів та монтажних розеток. Ми базуємось на рішеннях провідних виробників та брендів електрообладнання, таких як ABB, Elektro-Plast Nasielsk, Kontakt-Simon, Legrand, Ospel, Panasonic або Schneider Electric. Якщо вам потрібна додаткова консультація щодо вибору та встановлення елементів електромонтажу, зверніться до технічних та торгових консультантів Onninen.
