При підготовці проектів та впровадженні електроустановок важливо вибрати кабелі відповідного перетину та довжини. При складанні нелінійних ланцюгів одним з найважливіших елементів установки є природний провід, який, наприклад, в трифазних ланцюгах повинен мати нульовий електричний заряд. Хочете дізнатися, яким повинен бути перетин нульового проводу для установки з нелінійним ланцюгом? Дізнайтеся більше та виконайте монтажні роботи відповідно до чинних стандартів.
Перевірте монтажні кабелі в оптового продавця Onninen
Вплив струму третьої гармоніки на фактичну навантажувальну здатність кабелю
Наявність струму третьої гармоніки в електричних колах істотно впливає на фактичну навантажувальну здатність провідників, особливо нульового. Третя гармоніка, яка є однією з найпоширеніших гармонік, не зникає в нейтральному проводі, а додається до гармонік, що надходять від інших фаз.
У трифазній системі живлення це може призвести до надмірного струму в нульовому проводі, що призведе до перевантаження та перегріву. У результаті може знадобитися збільшити поперечний переріз нейтрального провідника, щоб уникнути небезпечних наслідків перегріву.

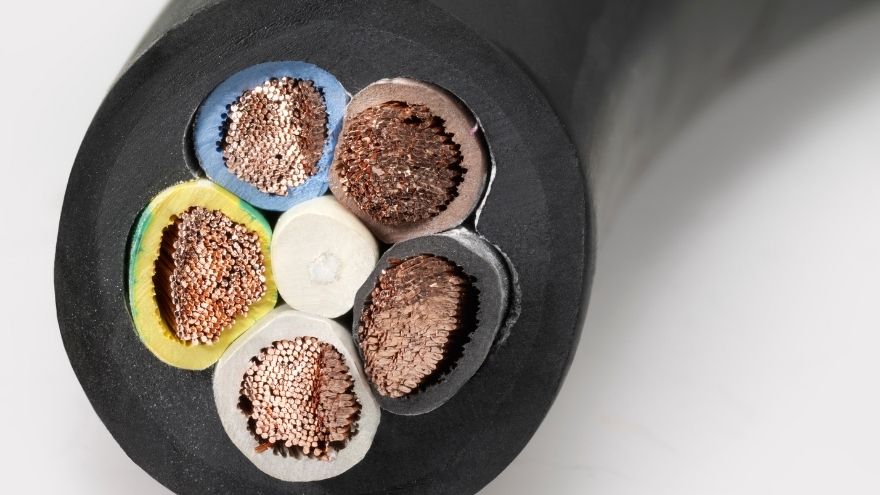

Який переріз природного дроту буде оптимальним у нелінійних колах?
Стандарти PN-HD 60364-5-52 вказують на те, що поперечний переріз нульового провідника (N) має дорівнювати або перевищувати переріз фазного провідника . При цьому ключове значення мають рівень гармонійних спотворень струму і фактична навантажувальна здатність кабелів.
На практиці ми розрізняємо дві ситуації, в яких використовуються кабелі та електричні проводи різного перетину:
- Перетин природного провідника дорівнює перерізу фазного провідника - такий спосіб підбору провідників використовується в ланцюгах, де рівень гармонік третього порядку становить в середньому до 33%. Тоді діаметр провідника N повинен бути принаймні таким же, як і фазний провідник, наприклад, 16 мм2 для міді та 25 мм2 для алюмінію.
- Перетин природного провідника більше перерізу фазного провідника - такі інсталяційні кабелі використовуються, коли в ланцюгах третього порядку гармонік перевищує коефіцієнт спотворення 33%. Використовуючи більш товстий кабель N, ми уникаємо перевантажень мережі.
Ви як монтажник повинні знати, які силові кабелі будуть оптимальним рішенням в електроустановках. Для природного провідника з більш високими гармонічними відхиленнями необхідний більший поперечний переріз.
Різниця між третьою гармонікою в неоновому освітленні та електронним джерелом живлення
Перетин нульового проводу вкрай важливо, особливо якщо мова йде про нелінійних приймачах. Коли мова заходить про перерізах проводів в неонових світильниках і електронних джерелах живлення, то можна говорити про наступні відмінності:
- Неонове освітлення - тут третя гармоніка створюється в результаті нелінійного протікання струму по кабелях в лампі. Нелінійність змушує третю гармоніку створювати збурення в системі та знижувати ефективність струму в ланцюзі.
- В електронних джерелах живлення - хорошим прикладом є імпульсні джерела живлення SMPS, де третя гармоніка є результатом процесу перетворення струму. Пристрій споживає струм несинусоїдально, що збільшує струми в природних проводах. Це означає, що відповідно до чинних стандартів кабелі N повинні мати більший поперечний переріз.
Таким чином, гармоніки - це струми або напруги на частотах, які є цілими числами, кратними частоті основної мережі.
