Як розмістити фотоелектричні панелі на даху та на землі?

Додано: вівторок, 13.09.2022


Фотоелектричні установки - відмінний спосіб зменшити рахунки за електроенергію і скоротити викиди шкідливих сполук в атмосферу. Все більше підприємств і житлово-будівельних кооперативів вирішують їх встановити, керуючись економічними аспектами та ідеєю корпоративної соціальної відповідальності. Щоб фотоелектричні панелі належним чином виконували свою роль, ви повинні переконатися, що вони правильно розташовані. Розповідаємо, що потрібно знати про встановлення фотоелектричних модулів!

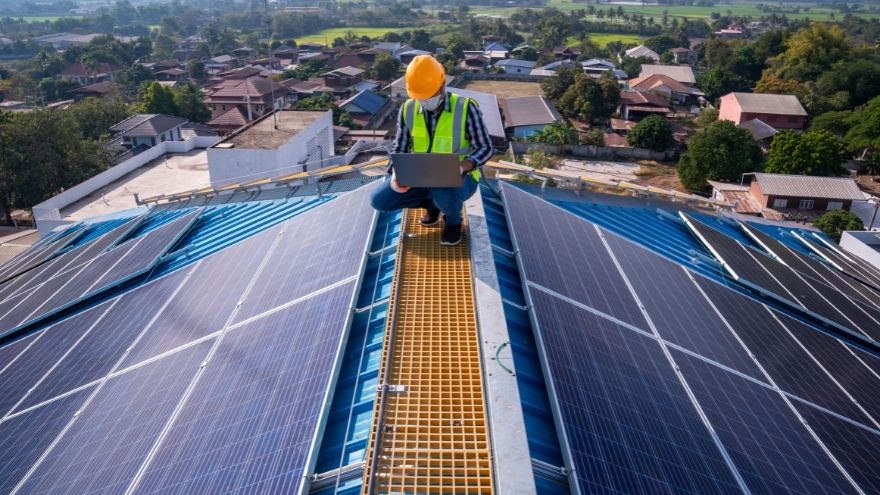

Монтаж фотоелектричних панелей на похилому даху

З цієї статті ви дізнаєтеся:

  • хто повинен встановлювати фотоелектричні панелі,
  • які найважливіші правила встановлення фотоелектричних панелей,
  • де можна встановити фотоелектричні модулі.

Ознайомтеся з пропозицією фотоелектричних панелей в оптовому магазині Onninen

Хто може встановити фотоелектричні панелі?

На самому початку варто зазначити, що закон не забороняє самостійно встановлювати фотоелектричні панелі , але згідно з положеннями та правилами OSD, для того, щоб установка була підключена, необхідно мати кваліфікація електрика, ліцензія на будівництво або сертифікат UDT.

Наймаючи монтажника, варто переконатися, що він має:

  • сертифікат монтажника Управління технагляду,
  • кваліфікаційний сертифікат,
  • будівельні ліцензії зі спеціалізацією монтажу в області електричних мереж і пристроїв (SEP типу D і E).

Відповідно до Закону ви повинні мати принаймні одну із зазначених вище облікових даних . Інформація про авторизацію інсталятора міститься в програмі підключення. Перш ніж довірити роботу обраній компанії, інвестор також повинен перевірити її досвід і виконані проекти.

Як правильно встановити фотоелектричні панелі?

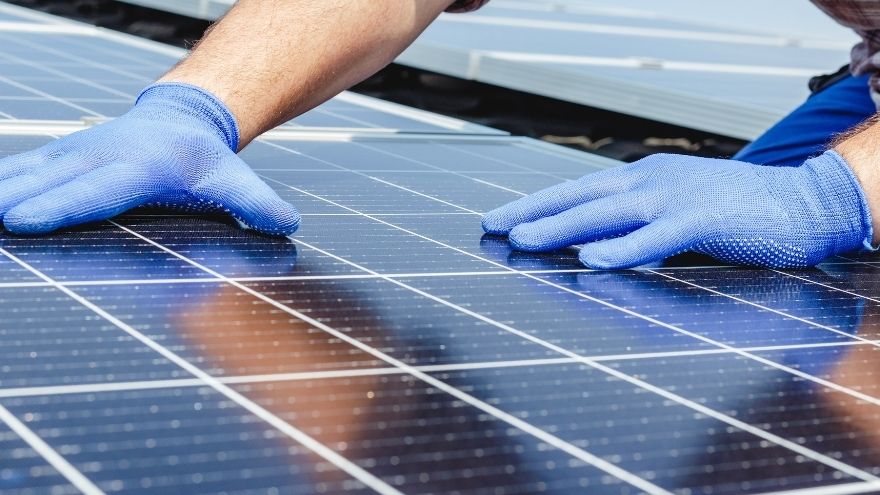

Монтаж фотоелектричних панелей Правильно встановлена фотоелектрична установка потужністю 1 кВт/п вироблятиме приблизно 1000 кВт/год електроенергії на рік, що призведе до скорочення викидів вуглекислого газу більш ніж на 800 кг. Це також спосіб зменшити рахунки за електроенергію на кілька десятків відсотків. Тому компанії охоче використовують сонячні панелі та інтегрують їх із сучасними пристроями, такими як теплові насоси чи рекуператори, що гарантує ще більшу економію.

Для того, щоб фотоелектричні панелі дійсно надавали вашій компанії такі переваги, ви повинні забезпечити їх правильне розташування. Які параметри слід враховувати?

  • Напрямок і кут нахилу фотоелектричних панелей, однак, менші кути не впливають суттєво на вихід енергії - наприклад, 20 градусів становить до 98% значення, яке може бути згенеровано при нахилі 35 градусів. Для встановлення зі сходу на захід ідеальний кут – 0 градусів;
  • затінення модулів - при установці фотовольтаїки слід уникати місць, які регулярно затінюються. Це гарантує високу ефективність всієї системи. Крім того, тінь може призвести до неприродного підвищення температури в деяких клітинах;
  • стійкість панелей до вітру - це параметр, на який, всупереч видимості, варто звернути увагу. Хоча пориви вітру не мають прямого впливу на ефективність фотоелектричної установки, вони можуть пошкодити її. Мова йде в першу чергу про краї покрівлі, де спостерігається велике навантаження, викликане рухом повітря. При монтажі варто переконатися, що при посиленні вітру окремі елементи інсталяції не піднімуться і не від’єднаються;
  • розташування модулів відносно даху - переконайтеся, що фотоелектричні панелі не виступають за край даху. Між самими модулями і під ними також повинні з'явитися відповідні зазори. Це забезпечить контрольований рух повітря, природне охолодження компонентів системи та підвищення їх ефективності.

Знаючи основні правила монтажу фотоелектричних панелей на даху, варто також поцікавитися правилами, які застосовуються під час монтажних робіт . Особи, які встановлюють фотоелектричні модулі, повинні мати на увазі, що:

  • ви не повинні стояти, сидіти або ставити будь-які предмети на фотоелектричні панелі ,
  • панелі можна розміщувати тільки на вогнетривкій поверхні з класом пожежі А,
  • пошкоджені фотоелектричні панелі (передній або задній шар) не можна встановлювати ,
  • монтаж фотоелектричних панелей не повинен проводитися за несприятливих погодних умов,
  • Для встановлення панелей слід використовувати динамометричний ключ, щоб забезпечити оптимальне затягування гвинтів.

Перегляньте повну пропозицію фотоелектричних панелей

Монтаж фотовольтаїки в залежності від місця розташування та типу покриття

Хоча в Польщі найчастіше можна побачити фотоелектричні панелі, встановлені на похилих дахах, ніщо не заважає розмістити їх на плоскому даху або на землі. Однак пам'ятайте, що в кожному з цих випадків монтажні роботи будуть виглядати дещо по-різному.

Монтаж фотоелектричних панелей на похилому даху

У такій ситуації слід використовувати несучу конструкцію, закріплену на кроквах даху. Монтажні рейки використовуються лише для кріплення панелей, але не для забезпечення певного кута нахилу, оскільки він визначається кривизною даху. Хід робіт буде відрізнятися в залежності від покриття:

  • поверхня, покрита металочерепицею - завдання полягає в першу чергу у визначенні крокв, до яких буде кріпитися каркас. Зазвичай це робиться шляхом їх розмітки з боку горища, зняття софіта, відкручування коника або демонтажу листового металу. Система кріплення зазвичай включає рейки, з’єднувачі, затискачі, дворізні гвинти, перехідник і додаткові гвинти та гайки. В отвори, зроблені в металевому листі, встановлюються шурупи з прокладками. На них встановлюється перехідник – з’єднувач для алюмінієвих рейок, до яких кріпляться панелі;

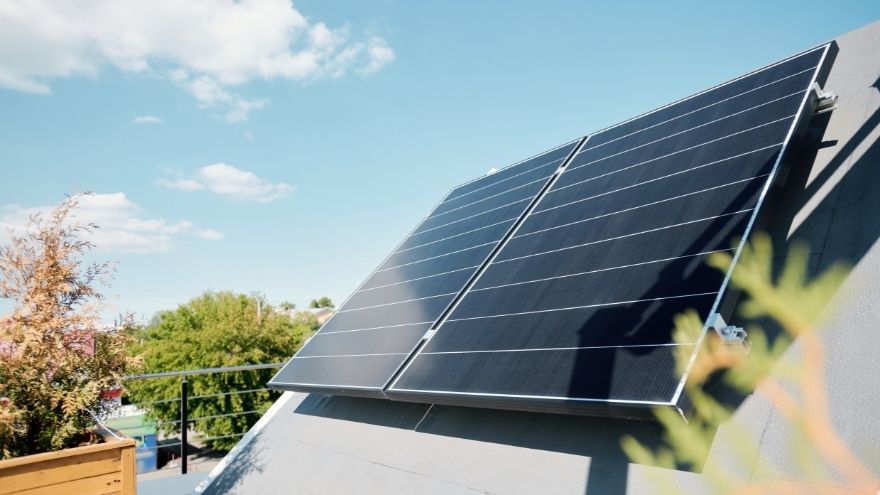

  • Фотоелектричні панелі встановлені на похилому даху поверхня, покрита черепицею - в цьому випадку процес трохи складніше. На самому початку потрібно зняти кілька черепиці, щоб оголити крокви. До них кріплять гаки і повертають зняту черепицю на місце. Щоб вони не стирчали, їх потрібно злегка відшліфувати. Рейки кріпляться до встановлених кронштейнів, а фотоелектричні панелі кріпляться до них за допомогою хомутів. Монтажник повинен розташувати їх від країв до центру;
  • трапецієподібний лист - встановлення фотоелектричних панелей на трапецієподібний лист не є складним. Монтажна система, призначена для трапецієподібного листового металу, складається з високих (60 мм) і низьких (21 мм) трапецієподібних перемичок, середніх і кінцевих затискачів, самонарізних гвинтів, гайок, шестигранних гвинтів і шайб. Для кращої циркуляції повітря між фотоелектричними панелями слід використовувати вищі трапецієподібні перемички. Монтаж панелей на трапецієподібний лист металу слід починати з розмітки місць кріплення перемичок. Рейки кріпляться до листового металу за допомогою шурупів для листового металу, вкручуючи їх у горбистість зверху. Наступний крок - розстановка панелей. Перший встановлюється за допомогою торцевого хомута, а потім по черзі встановлюються середні хомути, не затягуючи їх. Модуль необхідно з’єднати за допомогою попередньо підготовлених хомутів, на які були встановлені панелі. Останній модуль кріпиться за допомогою торцевого хомута;
  • шовний лист - монтаж фотоелектричних панелей на фальцевий лист є популярним рішенням, оскільки це зменшує споживання енергії та забезпечує ефект охолодження. Все завдяки тому, що поділ металевий. Сама збірка також досить проста і швидка. Затискачі встановлюються безпосередньо на поділ, а потім прикріплюються збоку за допомогою гвинта. Потім рейку встановлюють на затискач за допомогою гвинта з Т-подібною головкою та кутового з’єднувача.

Монтаж фотоелектричних панелей на плоский дах

Для монтажу фотоелектричних панелей на плоскому даху використовуйте, наприклад:

  • баластна система – алюмінієві рами, обтяжені бетонними блоками. Це рішення просте в реалізації і не вимагає перфорації даху;
  • монтажна система без баласту - віссю конструкції є алюмінієвий опорний каркас, що кріпиться до бетонних блоків на даху. Цей популярний спосіб також не вимагає втручання в обшивку;
  • анкерна система – конструкція, постійно прикріплена до поверхні (наприклад, залізобетонний дах). Процес складання слід проводити до утеплення будівлі;
  • конструкція, наклеєна на поверхню покрівлі, руберойд або мембрана - головна перевага таких систем полягає у відсутності втручання в покриття покрівлі та низькому навантаженні на поверхню.

Монтаж фотоелектричних панелей на землі

Монтаж фотоелектричної установки на землі вимагає попереднього аналізу затінення та компактності основи. На основі цього останнього параметра вибирається відповідний спосіб установки несучої конструкції. Власне робота ділиться на два етапи:

  1. Встановлення конструкції для фотоелектричних панелей - як правило, каркаси виготовлені з армованої оцинкованої сталі, стійкої до складних погодних умов. Найчастіше вони покриваються покриттям Magnelis. Найпопулярнішою системою монтажу є пальова конструкція (вбита в землю). Вони також монтуються на бетонну основу або вкручуються в землю.
  2. Монтаж приладів – монтаж панелей, інвертора та розводки. Щоб уникнути непотрібних втрат, інвертор можна встановити якомога ближче до інших елементів. Електричні кабелі повинні знаходитися під землею приблизно на 50-100 см, а панелі – не менше 60 см над землею (їх не затінюють рослини).
