KAN-therm Steel – це повна інсталяційна система, яка базується на трубах і з'єднаннях, виготовлених з високоякісної вуглецевої сталі, захищених від корозії шаром цинку. Поєднує переваги традиційних матеріалів зі швидкістю та простотою монтажу сучасних рішень. Після завершення монтажних робіт, установку KAN therm Steel необхідно піддати випробуванням на герметичність відповідно до чітко визначених процедур. Пояснюємо, як провести таке тестування крок за кроком.
Перевірте сталеві установки в оптовій компанії Onninen
KAN-therm Steel – сучасні сталеві установки з простим монтажем «прес»
Система KAN-therm Steel – це готовий, повний набір точно підібраних труб і з'єднань з оцинкованої вуглецевої сталі. Дозволяє будувати надійні та естетичні сталеві установки для опалення (закриті) та промислові, стійкі до дії екстремальних температур (від -35°C до 135°C) і високих тисків (навіть до 25 барів) та до механічних пошкоджень. Монтаж базується на техніці «прес», що полягає у пресуванні з'єднань на трубі. Хоча системи сталеві пресовані є – зазвичай – швидкими, простими та безпечними в монтажі, варто знати, що час установки системи KAN-therm Steel є найкоротшим серед усіх доступних на ринку технологій інсталяції! Більше того, виконавець може легко ідентифікувати непресовані з'єднання завдяки спеціальній системі сигналізації. Ущільнення о-кільця EPDM та трьохточкова система затиску типу «M» гарантують ідеальну герметичність з'єднань, що забезпечує тривалу, безвідмовну експлуатацію установки.
Завдяки своїм унікальним властивостям і великому діапазону доступних діаметрів, система KAN-therm Steel знаходить застосування у будівництві:
- установок технологічного тепла,
- сонячних установок,
- установок холодної води,
- установок, що транспортують стиснене повітря,
- газових установок (інертні гази).
Після заміни стандартних о-кільців EPDM на ущільнення FPM Viton, установка, виконана на базі труб і з'єднань KAN-therm Steel, може працювати при температурі до 200°C або транспортувати рідке паливо.
Випробування герметичності установки KAN-therm Steel – інструкція крок за кроком
Як ми згадували на початку, після завершення монтажних робіт, але перед заливкою труб шліхтою та закриттям канавок і каналів, кожну установку KAN therm необхідно промити та піддати випробуванню на тиск. Рекомендованим рішенням є водне випробування. Якщо немає можливості провести випробування герметичності водою, наприклад, через низькі температури, слід використовувати стиснене повітря. Так само у випадку спорожнення установки KAN therm Steel після випробування
під тиском. Повітря, що використовується для тесту, не може містити олії або вологу.
Тест герметичності установки KAN therm Steel крок за кроком:
- Ознайомтеся з вимогами до тиску випробування та детальними умовами виконання випробувань. Цю інформацію ви знайдете в матеріалах, наданих виробником.
- Відключіть арматуру та пристрої, які можуть заважати проведенню тесту або зазнати пошкодження.

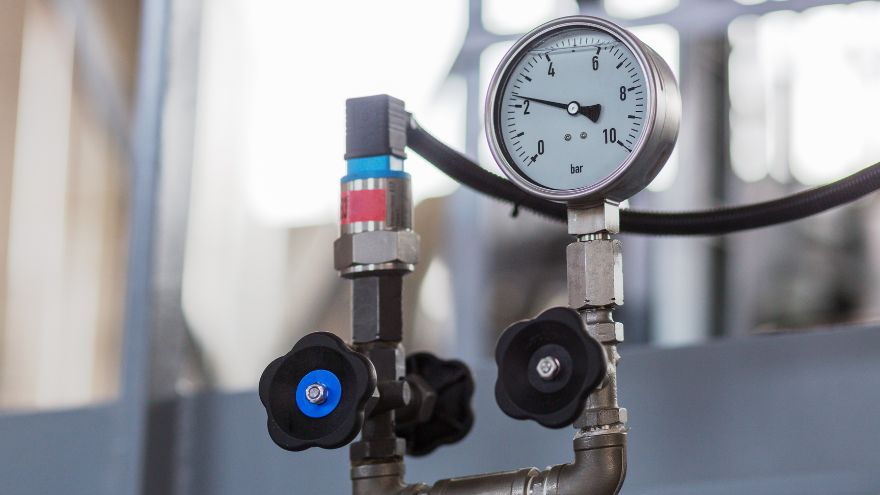

- У найнижчій точці установки встановіть манометр дискового типу з діапазоном, що перевищує на 50% тиск випробування, та з поділкою 0,1 бару.
- Тщательно промийте установку, використовуючи очищену воду або цільове транспортоване середовище. Щонайменше один раз замініть установочний склад.
- Заповніть установку середовищем (наприклад, холодною водою) і провітріть.
- Устабілізуйте температуру води відносно температури навколишнього середовища.
- Проведіть попереднє випробування зниженою тиском. Ви можете його пропустити, якщо в системі не використовується функція LBP. Тиск попереднього випробування повинен бути в діапазоні 1,0-4,0 барів для очищеної води або 1,5-2,0 барів для стисненого повітря. Час проведення попереднього випробування повинен дозволяти візуальну оцінку всіх з'єднань. Відсутність конденсації та витоків дозволяє перейти до наступного кроку.
- Проведіть основне випробування з тиском Ppr. Воно повинно тривати 30 хвилин. Відсутність конденсації, витоків і падіння тиску, на основі вимірювання контрольним манометром, завершує тест герметичності з позитивним результатом.
- Якщо ви тестували установку опалення або гарячої води, виконайте тепер випробування на гарячу воду.
- Складіть протокол (форму), що містить: значення тиску випробування, хід випробування відповідно до процедури, значення падінь тиску та результат тесту (позитивний/негативний).
- У разі виявлення витоків та проблем з їх локалізацією або усуненням, якомога швидше зв'яжіться з Технічним відділом KAN. Пам'ятайте, що використання пінистої рідини можливе лише після такої консультації.
Готово!
FAQ
1. Чому необхідно провести тест герметичності установки KAN-therm Steel?
Тест герметичності, проведений відповідно до процедури, описаної виробником, дозволяє перевірити, чи установка була правильно змонтована і є герметичною. Це умова тривалої, безвідмовної експлуатації системи.
2. Які середовища можна використовувати для випробування герметичності установки KAN-therm Steel?
Рекомендується водне випробування з використанням очищеної води, а коли це неможливо (наприклад, при низьких температурах), можна застосувати стиснене повітря, позбавлене олій і вологи.
3. Коли проводити тест герметичності установки KAN-therm Steel?
Тест герметичності виконується після завершення монтажних робіт, але перед заливкою труб шліхтою та закриттям канавок і каналів.
