Як поліпшити електропроводку шафи керування?

Додано: понеділок, 03.10.2022


Основною причиною втрати часу при будівництві шаф керування та розподільних пристроїв є прокладання кабелів комутаційних пристроїв та автоматики. Конструктори розподільних шаф мають у своєму розпорядженні три технології підключення. Більшість контрольних пристроїв підключаються за допомогою гвинтових клем. Багато користувачів звикли до такого способу - вони знають, з якою силою і моментом затягували хомут. Інші два варіанти — це пружинні затискачі Cage Clamp і вставні затискачі Push-in. Обидва забезпечують безпеку та зменшують навантаження. Сьогодні ми зосередимося на цьому останньому варіанті.

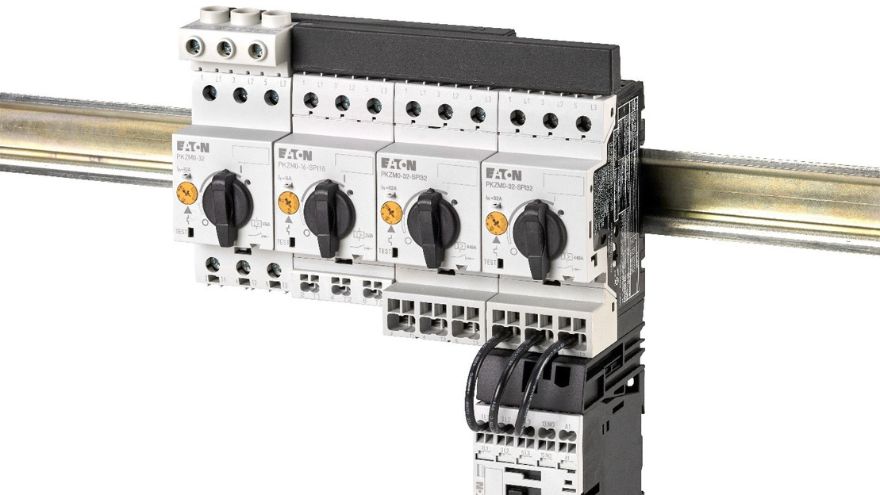

Розводка електрообладнання за технологією підключення Eaton Push-in з клемними штекерами

Читайте далі, щоб дізнатися:

  • які існують технології контактного підключення,
  • які особливості кожного з них,
  • у чому полягає перевага штекерів Push-in над іншими рішеннями.

Час – гроші – ця стара істина актуальна в багатьох сферах життя, і підключення електророзподільної шафи не є винятком. Вибір правильної технології підключення є одним із способів оптимізації цього процесу. Завдяки штекерним клемам Push-in підключення пристроїв відбувається не тільки швидко та легко, але й безпечно. Ці типи терміналів забезпечують ефективне встановлення та пропонують переваги на всіх етапах життєвого циклу розподільних пристроїв або пристроїв автоматизації.

Повна свобода вибору

Розробники шаф управління та виробники машин, розподільних пристроїв і панелей тепер мають свободу вибору, коли мова заходить про технологію підключення , оскільки провідні виробники, такі як Eaton, пропонують компоненти з різними технологіями терміналів. Міжнародні допуски, напруга живлення, варіанти кріплення і навіть розмір або розміри основи - всі ці фактори тепер не залежать від вибору технології підключення.

Перегляньте асортимент продукції Eaton із серії Push-in

Порівняння простоти використання різних варіантів силових клем

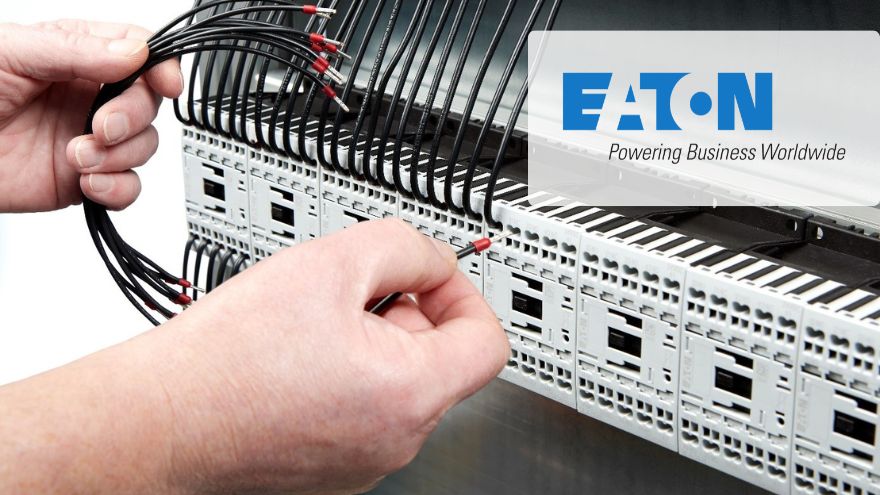

Розводка електрообладнання за технологією з’єднання Eaton Push-in з обтискними штекерами Однак існують відмінності під час встановлення, особливо щодо вартості кабелю, залежно від використовуваної термінальної технології. Гвинтові клеми все ще є найпоширенішою технологією підключення для пускачів двигунів. Однак їх використання ускладнює процес з’єднання, оскільки для кожного типу та розміру клеми необхідно застосовувати правильний момент затягування. Тому під час монтажу монтажник повинен щоразу змінювати момент затягування або використовувати інший інструмент.

Пружинні клеми Cage Clamp значно полегшують підключення проводів, оскільки для підключення та від’єднання проводів потрібен лише один інструмент, як правило, стандартна викрутка . Однак установка таких затискачів не позбавлена ризику - користувач може переплутати отвір затискача з гніздом робочого інструменту або використати не той інструмент, що призведе до незворотного пошкодження пружини. Занадто маленька викрутка не розкриє з’єднання повністю, тому підігнати вказаний номінальний перетин не вийде. Особливо у випадку гнучких кабелів, таких як кабель без наконечників, це може призвести до проблем із розривом окремих проводів, що негативно вплине на електричні робочі параметри.

Легкий монтаж завдяки технології Push-in

У порівнянні з гвинтовими клемами Cage Clamp і пружинними клемами Push-in є єдиною технологією з’єднання, яка дозволяє з’єднувати без інструментів , хоча за умови використання жорстких кабелів або оброблених кінців кабелю, наприклад, з рукавами . У таких випадках кабель можна вставити безпосередньо в термінал без використання інструментів, що означає, що його можна підключити однією рукою.

Щоб перевірити ступінь підвищення ефективності під час процесу з’єднання кабелів, Eaton об’єднався з HPS (Hanseatic Power Solutions). HPS проектує та виробляє комутаційні щити та системи керування для промислового, будівельного, морського та морського застосування. Випробувальний набір складався з десяти контакторів, кожен з яких був оснащений гвинтовими клемами, клемними затискачами та вставними клемами. Кожен тип контактора мав бути підключений до 100 клем за допомогою гофрованих проводів із поперечним перерізом від 1 до 2,5 мм². У шести тестах, кожен з яких проводив окремий співробітник, час, необхідний для підключення кабелів, було зафіксовано та усереднено.

Результат: порівняння технології Push-in з гвинтовими з’єднаннями показало економію часу на 50% . Навіть порівняно з пружинним затискачем HPS вдалося визначити економію часу на 40% завдяки технології Push-in.

Транспортування та введення в експлуатацію

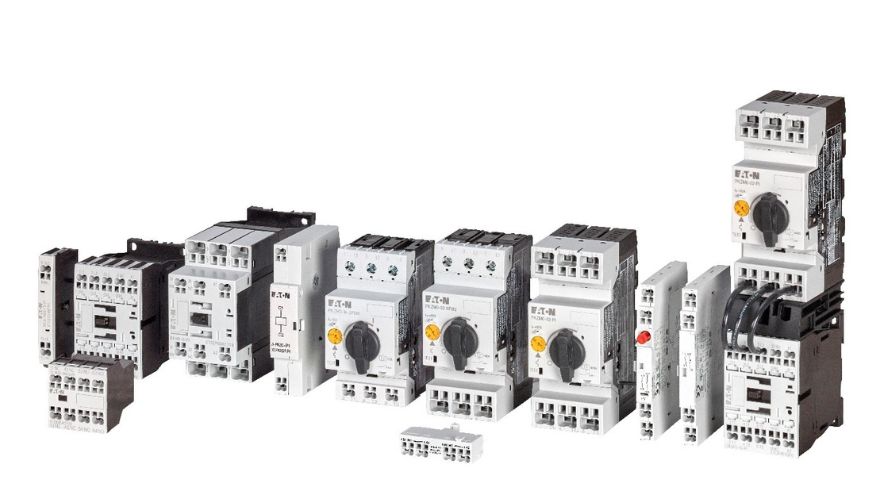

Електрообладнання, придатне для електропроводки за технологією з’єднання Eaton Push-in з обтискними штекерами Після того, як шафа управління підключена, її необхідно доставити замовнику. Під час транспортування компоненти будуть піддаватися ударам і вібрації. Особливо у випадку болтових з’єднань, часто рекомендується затягувати з’єднання під час введення в експлуатацію, що створює значні витрати та час. Завдяки вставним клемам час запуску скорочується до мінімуму, оскільки цей тип клем може витримувати більші зусилля висмикування, ніж звичайні пружинні клеми, і водночас є високостійкими до ударів і вібрації.

Щоб підтвердити це, I²PS, незалежна випробувальна лабораторія, провела випробування, щоб побачити, як різні технології підключення Eaton поводяться під впливом вібрації. Результат: постійна сила пружини вставних клем Push-in забезпечує довготривале надійне з’єднання , тому вони також відповідають критеріям вібрації та вібростійкості згідно з IEC 61373/10.2011. Тож не потрібно перевіряти чи затягувати з’єднувальні гвинти пізніше.

Перегляньте асортимент продукції Eaton із серії Push-in

З'єднання, що не потребують обслуговування

Щоб забезпечити безпечну роботу протягом багатьох років, комутаційне обладнання та системи автоматизації необхідно регулярно обслуговувати , а час і навантаження багато в чому залежать від типу використовуваної технології підключення. Гвинтові клеми слід регулярно затягувати, оскільки сила затиску з часом зменшується через провідність струму в мідному провіднику. Гвинтові клеми слід перевіряти частіше, якщо вони піддаються вібрації , яка може спричинити ослаблення з’єднання, що, у свою чергу, збільшує опір контакту та, отже, ризик пожежі. З іншого боку, звичайні пружинні та вставні клеми вважаються необслуговуваними.

Перевірена надійність

Крім того, Eaton замовив I²PS для перевірки надійності електричних з’єднань вставних клем Push-in. У цьому процесі пристрій керування вставним терміналом протягом кількох днів безперервно піддавався впливу соляних бризок. Результати показали, що це надзвичайно корозійне середовище не спричинило значних змін контактного опору . Було отримано підтвердження того, що штекерні клеми Push-in забезпечують надійне газонепроникне електричне з’єднання навіть у складних умовах.

Обладнання I²PS також вимірювало підвищення температури в клемах Push-in і гвинтових клемах. Випробування проводили під час трифазної роботи з одночасним вимірюванням температури на головних затискачах захисту пускача двигуна. Це показало, що підвищення температури для вставних клем було таким самим, як і для гвинтових клем , а в деяких випадках навіть нижчим.

Третій тест підтвердив високу механічну безпеку технології Push-in. Для цього було виміряно сили висмикування пружинних затискачів Push-in і звичайних пружинних затискачів. Випробування проводилося на дроті 1,5 мм² з наконечником, який був підключений до двох клем контактора - одна з технологією Push-in, а друга з пружинною технологією. Дроти піддавалися безперервному збільшенню сили, поки їх не витягли із затискача. У той час як зі звичайним пружинним клемом дріт можна було витягнути з клеми лише за 56 Н, за допомогою вставної клеми це було можливо лише за 173 Н. Це значно перевищує 35 Н, які вимагаються стандартом, що означає що вставні клеми забезпечують винятково високу механічну безпеку. Відмінність на користь вставної клеми обумовлена її конструкцією - до певної межі сила затиску на кабелі збільшується пропорційно зусиллю, прикладеному до кабелю.

Підходить для міжнародного використання

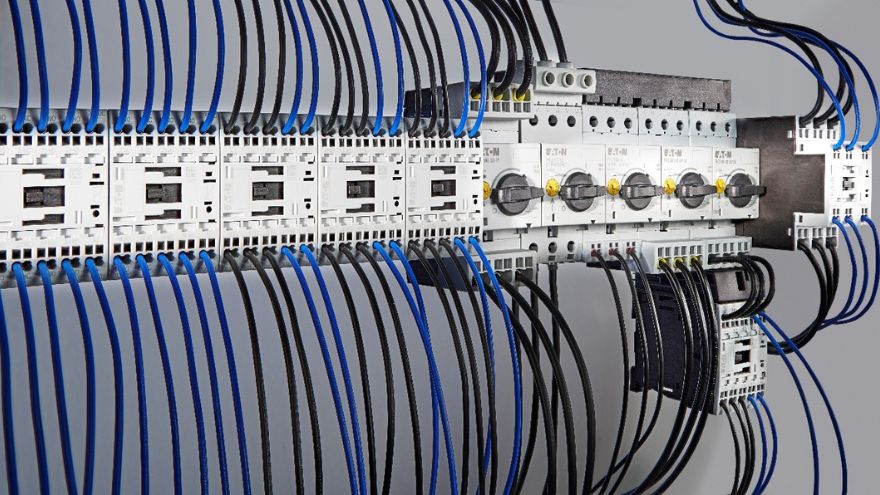

Електрообладнання Eaton для проводки з використанням клемних з’єднувачів Push-in Технологія Push-in дозволена для використання в усьому світі. Однак важливо, щоб затискачі були схвалені для використання за призначенням (особливо щодо додатків UL), що також включає відповідність нормам щодо відповідних поперечних перерізів AWG (американського калібру дроту). Контактори вимагають спеціального дозволу для певних застосувань, таких як керування компресорами, ліфтами чи системами опалення.

Якщо захисні пристрої для пускачів двигунів IEC повинні використовуватися в програмах UL, вони потребують схвалення UL типу E. Для цього пристрої зазвичай повинні мати відповідні аксесуари, такі як перегородки, які забезпечують відповідність нормам, які встановлюють відповідний інтервал фаз, необхідний для сертифікації. . Це єдиний спосіб уникнути необхідності додаткового захисту від короткого замикання . Тому використання пристроїв, схвалених UL типу E, є основною вимогою для європейських виробників, які бажають запропонувати уніфіковані конструкції шаф управління в усьому світі.

Легка заміна пристрою

Пристрій досягає кінцевої стадії свого життєвого циклу, коли він виходить з ладу та потребує заміни. Коли виникає необхідність, вставні термінали також виявляють свої переваги перед іншими типами терміналів. Щоб вийняти кабель, просто відкрийте затискну пружину, натиснувши (зазвичай, вставивши звичайну плоску викрутку). Загалом, використання розподільного пристрою push-in значно скорочує час простою для заміни пошкоджених пристроїв порівняно з іншими варіантами підключення.

Вставні затискачі стають все більш популярними

В даний час спостерігається чітка тенденція до збільшення використання технології плагінів. Переваги економії часу, роботи без інструментів і надійності контакту просто занадто великі, щоб їх ігнорувати. Крім того, гнучкі кабелі з клемами все частіше використовуються в кабельній розводці, що є додатковою перевагою клем Push-in . Іншої сторони медалі не знайдено - описана тут технологія з'єднання має численні переваги перед іншими рішеннями, і в той же час вона позбавлена будь-яких недоліків, які б дискваліфікували її або навіть вимагали розгляду доцільності її використання. Тому Eaton прогнозує, що вставні клеми замінять звичайні пружинні клеми протягом кількох років , зайнявши при цьому частку ринку від гвинтових клем.
