У наступній статті ми зосередимося на питанні захисту фотоелектричних установок від ударів блискавки.
Перегляньте системи блискавкозахисту від ELKO-BIS у оптового продавця Onninen
Відновлювані джерела енергії стають дедалі поширенішими в польських домівках
Ми все частіше спостерігаємо розвиток ринку відновлюваної енергії. Це пов'язано зі зростанням популярності фотоелектричних панелей як альтернативи викопному паливу у виробництві електроенергії. За оцінками, попит на енергію у світі зросте на 56% до 2040 року. Відновлювані джерела енергії є одним із способів вирішення цієї проблеми. Технології на основі ВДЕ стають дешевшими, що призводить до їх динамічного розвитку. Це чітко видно в кількості нових фотоелектричних установок на промислових будівлях та в домогосподарствах. Це є результатом розуміння того, що енергія, отримана від сонця, означає не лише дешевші рахунки за електроенергію, але й внесок у розвиток інфраструктури відновлюваної енергетики на місцевому рівні.
Загрози, пов'язані з популярністю відновлюваної енергії

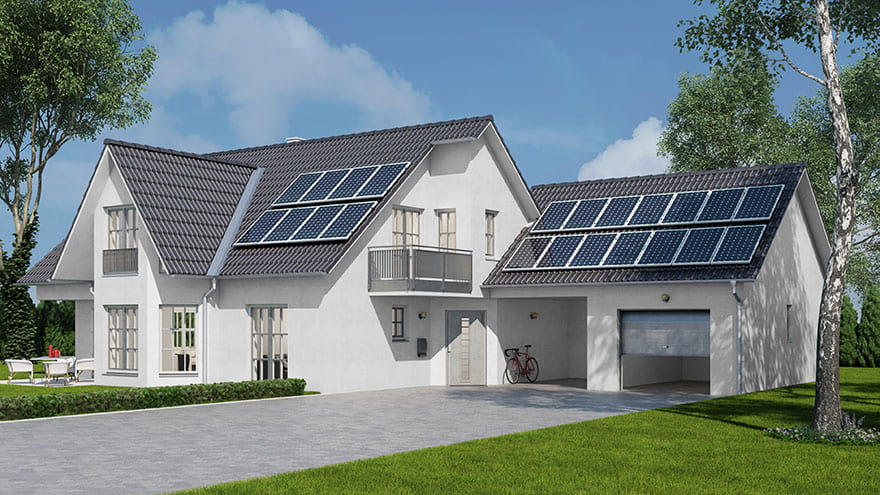

Фотоелектрична установка – це досить проста система з точки зору принципу роботи. Панелі поглинають сонячні промені, що випромінюються Сонцем, і перетворюють їх на електричну енергію. Фотоелектрична установка, яку найчастіше можна побачити на похилих дахах односімейних будинків, встановлюється навіть на висоті близько десятка метрів над землею поблизу верхівки будівлі або інших елементів, таких як димоходи чи кондиціонери. Велика площа поверхні панелей значно збільшує ризик ударів блискавки, що може призвести до дорогого пошкодження майна. У такому випадку рекомендується встановлювати системи, що захищають фотоелектричну установку від впливу розрядів та перенапруг.
Як забезпечити безпеку фотоелектричної установки та всього будинку?
Щоб міцно спати та бути впевненим у повній безпеці нашої установки, необхідно виконати монтажні роботи, які комплексно захистять наші інвестиції, тобто: встановлення зовнішнього блискавкозахисту, встановлення внутрішнього захисту від перенапруги та зрівнювання потенціалів.
Оцінка ризиків є ключовою для вирішення питання про необхідність зовнішнього блискавкозахисту. Витрати на встановлення системи незрівнянно нижчі, ніж втрати, пов'язані з прямим ударом блискавки в нашу систему. Удар блискавки може призвести до пожежі або навіть серйозного пошкодження конструкції будівлі.
Під час проектування або встановлення зовнішнього пристрою блискавкозахисту слід звернути особливу увагу на захист пристроїв, розташованих на захищених дахах, як від впливу розряду блискавки, так і від перекидання заряду із системи блискавкозахисту на захищений пристрій. Багатоаркушеві стандарти PN-EN 62305 чітко вказують на те, що: « Усі дахові пристрої, виготовлені з ізоляційного або струмопровідного матеріалу, які містять електричне обладнання та/або обладнання, що використовується для обробки інформації, повинні розташовуватися в захисному просторі системи повітряних перегородок ».

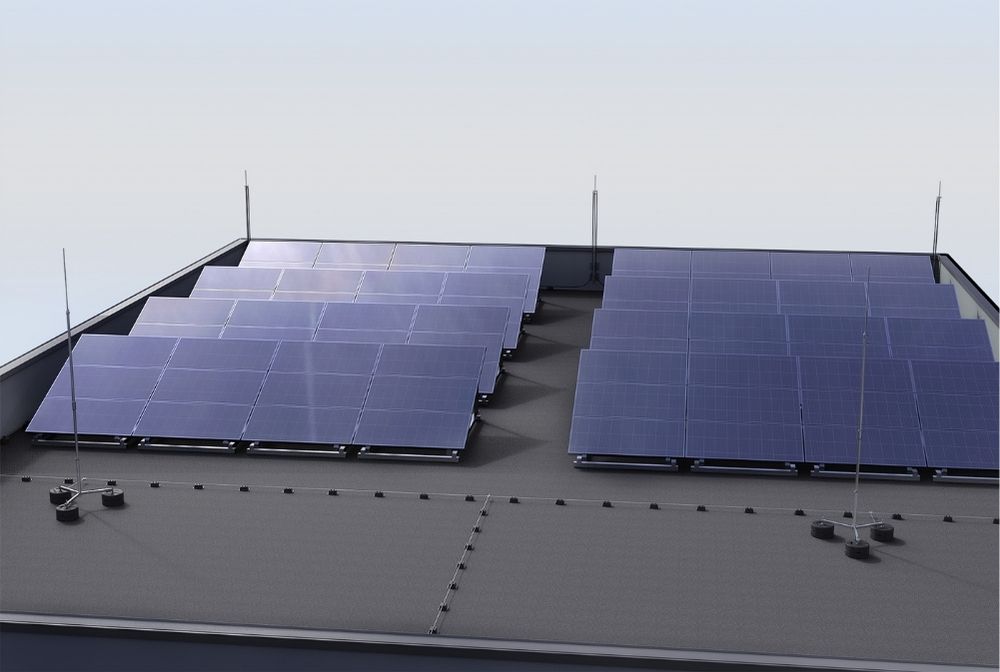

Дуже важливим аспектом при проектуванні системи блискавкозахисту є відповідна захисна зона та ізоляційна відстань. Фотоелектричні панелі, через своє зовнішнє розташування, особливо вразливі до прямого розряду блискавки. Правильно виконаний проект дозволяє уникнути ризику іскрових перебоїв, які становлять загрозу для фотоелектричної установки. Відповідно до чинних принципів захисту, при визначенні місця розташування вертикальних повітряних кінцевиків застосовуються два основні принципи:
- Розташування щогл вважається доцільним за умови, що об'єкт, що охороняється, повністю розташований у межах охоронної зони.
- Щогли блискавкозахисту та горизонтальна й вертикальна система повітряних транзисторів розташовані на відстані від захищуваних пристроїв для створення мінімальної ізоляційної відстані (s).
Захист від перенапруги для систем блискавкозахисту
Правильне проектування та впровадження зовнішньої блискавкозахистної установки, з дотриманням безпечної ізоляційної відстані, захищає фотоелектричні системи від прямих атмосферних розрядів та впливу струму блискавки, що протікає через ці пристрої. Наслідки розрядів, що спричиняють пошкодження або руйнування електричних пристроїв, можуть відчуватися в радіусі до 2 км від місця розряду блискавки через дію так званих електромагнітних імпульсів блискавки, що викликають підвищення напруги в електроустановці будівлі.
Цей ефект технічно називається «перенапругою». Фотоелектричні панелі виробляють постійний струм, який інвертор перетворює на змінний струм з параметрами мережі. Цей пристрій зі складною електронікою чутливий до всіх впливів електромагнітних імпульсів блискавки. Маючи знання про струм блискавки, зовнішня система блискавкозахисту фотоелектричних панелей повинна бути доповнена спеціалізованими розрядниками перенапруги відповідно до концепції зонного захисту, що міститься в стандарті PN-EN 62305-4. Такий узгоджений захист від блискавки дозволяє повністю захистити фотоелектричні панелі та внутрішню установку від усіх наслідків розрядів блискавки.
Зрівнювання потенціалів
Останнім елементом, що створює комплексну систему блискавкозахисту, є установка зрівнювання потенціалів. Зовнішня установка блискавкозахисту захищає нас від прямих розрядів струму блискавки, але не зрівнює потенціали між окремими установками та струмопровідними елементами на об'єкті. Щоб усунути це небезпечне явище, ми використовуємо установку зрівнювання потенціалів. Завдяки їй ми мінімізуємо ризик ураження людей електричним струмом, пожежі, пошкодження установок та пристроїв.
Страхування
Правильно виконана система блискавкозахисту вважається страховиками основною умовою для виплати компенсації внаслідок матеріальних збитків, спричинених екстремальними погодними явищами. Неправильно думати, що базове страхування нашого майна дозволить нам отримати заявлену суму компенсації.
Згідно з Польською страховою палатою (PIU), умовою страхування об'єкта, обладнаного фотоелектричною установкою, є виконання системи блискавкозахисту відповідно до стандарту блискавкозахисту PN-EN 62305. Ми рекомендуємо вам ретельно проаналізувати договори та дотримуватися їх положень. Недотримання умов договору зі страховиком призведе до відсутності виплати компенсації, незважаючи на виникнення збитків, що покриваються страховкою.
Короткий зміст
З огляду на постійну енергетичну трансформацію та високі ціни на електроенергію, фотоелектрична установка є чудовим вибором для великих фотоелектричних ферм, установок на промислових будівлях, а також для домогосподарств. Забезпечення захисту життя та майна за допомогою безпечного блискавкозахисту фотоелектричної установки є найвигіднішою інвестицією, а багато років надійної роботи означають значну економію для бюджету будь-якого масштабу.
