Утримання відповідної температури в домі є ключовим для комфортного тепла та енергоефективності. Однак сама інвестиція в сучасний обігрівач може бути недостатньою. Щоб уникнути постійного коригування налаштувань, варто автоматизувати опалення. Шведський виробник ESBE створює рішення, які забезпечують повну автоматизацію системи опалення/ГВП. Це, зокрема, змішувальні клапани VRG, про які ви можете прочитати в нашому посібнику.
Перевірте регуляторні клапани в оптовій компанії Onninen

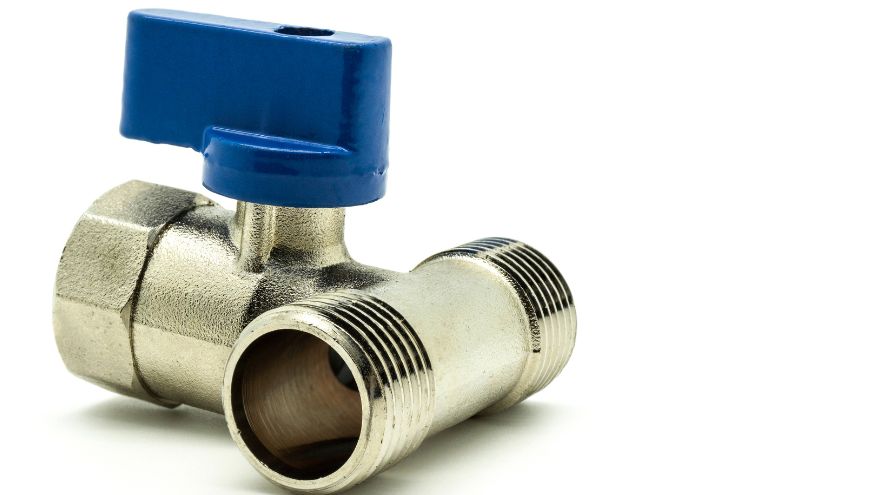

Як працюють трьохходові клапани?
Трьохходовий клапан виконує роль змішувача, поєднуючи гарячу воду з холодною. Переміщення штока з затвором регулює пропорції потоків, а отже - досягає бажаної температури води. Клапан може регулюватися вручну ручкою або автоматично, співпрацюючи з актуатором і контролером.
- У системах опалення клапан змішує гарячу воду з холоднішою зворотною, щоб отримати оптимальну
температуру подачі радіаторів або підлогового опалення. - У системах ГВП клапан змішує гарячу воду з накопичувача з холодною водою, щоб забезпечити стабільну температуру в точках відбору.
Трьохходові клапани ESBE серії VRG – відмінна регуляція для максимальної ефективності
Серія VRG130 марки ESBE – це змішувальні клапани 3-ходові обертові, виготовлені зі спеціального сплаву латуні. Завдяки цьому їх можна безпечно використовувати в системах опалення та охолодження. Вони характеризуються відмінною регуляцією, низьким внутрішнім витоком (< 0,05%), компактними розмірами, підвищеною міцністю та довговічністю, а також легкістю монтажу та налаштування. Доступні в розмірах DN15-50 і з різними типами підключень.
Який клапан VRG вибрати для установки?
Правильно підібраний трьохходовий клапан є основою ефективності та надійності роботи системи. Найважливішим параметром є Kvs. Значення Kvs, виражене в кубічних метрах на годину (м³/год), інформує про кількість води, яка проходить через повністю відкритий клапан при падінні тиску в 1 бар. Це ключовий показник для вибору відповідного клапана для потреб даної установки, що забезпечує належну пропускну здатність і комфортне тепло. Подані рекомендовані значення Kvs для систем підлогового та радіаторного опалення, беручи за приклад клапан змішувальний ESBE VRG131.
У випадку підлогового опалення важливе значення має опалювальна площа:
| Площа | Рекомендований клапан VRG131 |
|---|---|
| 80–140 м² | Kvs 4, Rp ¾ |
| 125–230 м² | Kvs 6,3, Rp 1 |
| 200–350 м² | Kvs 10, Rp 1 |
Для ΔP клапана: 3-10 кПа, 50/W м² і ΔT=5K, Rp – внутрішня різьба
У випадку радіаторних установок, які вимагають вищої температури подачі, вибір Kvs повинен враховувати потужність системи.
| Потужність системи | Рекомендований клапан VRG131 |
|---|---|
| 12–21 кВт | Kvs 4, Rp ¾ |
| 19–35 кВт | Kvs 6,3, Rp ¾ |
| 30–55 кВт | Kvs 10, Rp 1 |
Для ΔP клапана: 3-10 кПа і ΔT=15K, Rp – внутрішня різьба
Інструкція монтажу та регулювання трьохходового клапана ESBE
Пропонуємо, як легко ви можете змонтувати та налаштувати трьохходовий клапан ESBE. Інструкція стосується моделі VRG130, оскільки клапан VRG230 має іншу форму затвора та потік, а VRG330 характеризується високою пропускною здатністю. Локалізація позиції затвора та символів є такою ж у всіх трьохходових клапанах ESBE.
- Витягніть всі елементи з коробки та уважно ознайомтеся з доданою інструкцією.
- Розпакуйте клапан і зверніть увагу на символи. Це, зокрема: код дати виробництва, максимальний статичний тиск, 8-цифровий номер продукту, розміри клапана, значення Kvs та назва продукту.
- Виберіть відповідне положення затвора, обертаючи вал пальцями або ручкою (без монтажу шкали). Положення показує борозенка на стержні.
- Змонтуйте підключення, використовуючи відповідні набори підключень. Серія VRG доступна в розмірах DN15-50 з різними типами підключень, які підходять для більшості розмірів труб. Якщо клапан має бути змонтований для функції змішування, він повинен бути відкритий на 50% з борозенкою, що знаходиться під кутом 45o між входами гарячої та холодної води.
- Змонтуйте шкалу між робочими підключеннями. Товста частина, спрямована на підключення холодної води, означає повне тепло.
- Змонтуйте ручку. Шкала в поєднанні з ручкою обмежує діапазон роботи клапана до 90o. Червоний індикатор на ручці показує положення затвора всередині клапана. Якщо він вказує на вхід гарячої води, це означає 0% відкриття гарячої води. Якщо ж він вказує на вхід холодної води, це означає 100% відкриття гарячої води.
Що може піти не так?
Найпоширеніші монтажні помилки:
- неправильний напрямок потоку,
- випадкові налаштування,
- невідповідний розмір клапана (DN).
- Забруднення твердими частками в одному з регуляторних відводів
Пам'ятайте, що сам клапан – це лише частина успіху. Для повної ефективності роботи необхідно доповнити систему актуатором, інтегрованим з контролером. Контролер забезпечує постійне підтримання оптимальної температури. Регуляторні клапани ESBE плавно співпрацюють з актуаторами та контролерами марки.
