Діагностика мережевого кабелю є ключовим етапом у забезпеченні стабільності та ефективності роботи телекомунікаційних і комп'ютерних мереж. Проблеми, такі як перерви, замикання чи неправильне укладання жил у роз'ємах, можуть значно знизити якість передачі даних або повністю її унеможливити. Ми підготували практичний посібник, у якому пояснюємо, як провести тестування проводів типу RJ-45, RJ-11 та coax за допомогою тестерів марки Lanberg.
Перевірте інструменти IT в оптовій компанії Onninen
Чому тестування мережевого кабелю важливе?
Кабелювання є основою будь-якої телекомунікаційної або комп'ютерної мережі. Без правильних з'єднань передача даних є нестабільною, а збої можуть виникнути навіть у нових установках. Тому професійна діагностика кабелів є такою важливою. Для тестування проводів RJ-45, RJ-11 та coax використовуються спеціальні інструменти IT – тестери кабелів. Вони пропонують установникам і сервісним технікам всебічну діагностику. Вони дешеві і дуже прості у використанні. Дозволяють швидко і ефективно:
- перевірити безперервність проводів,
- виявити можливі замикання та перерви,
- знайти неправильні укладання пар проводів,
- підтвердити правильну конфігурацію пінів,
- перевірити стан коаксіальних проводів (coax).
Тестери Lanberg — безцінна підтримка монтажних і сервісних робіт
Lanberg - це бренд професійних, надійних рішень у сфері активних і пасивних мережевих пристроїв, периферійного кабелю та IT. Багате портфоліо компанії включає, зокрема, тестери мережевих кабелів, призначені як для досвідчених установників, так і для амбітних домашніх користувачів.

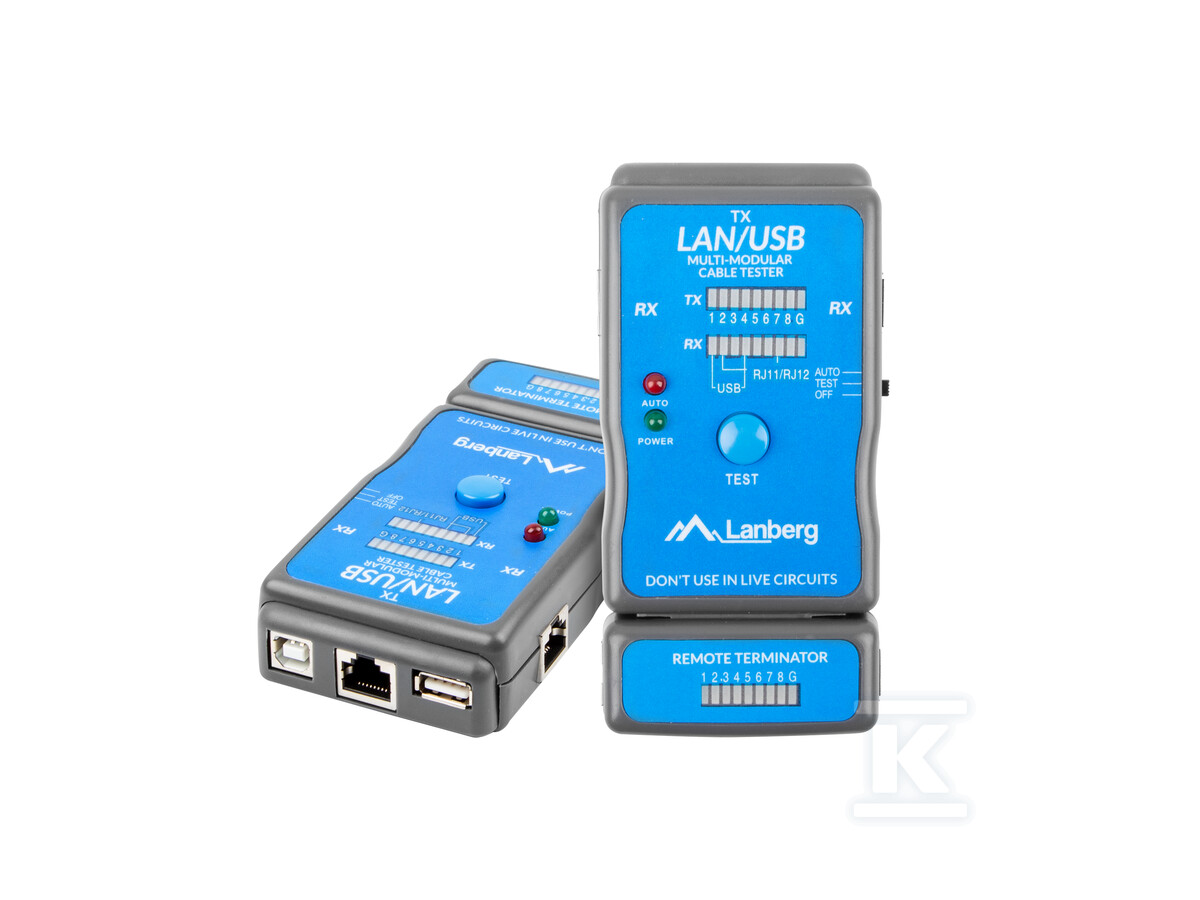

Тестер проводів Lanberg NT-0403 - це легкий і зручний акумуляторний пристрій, яке дозволяє легко і швидко перевірити справність даного кабелю за допомогою тестування його пінів. Підходить для діагностики широкого спектру кабелів: USB (A/A, A/B) 1.0, 1.1 і 2.0, RJ45 та RJ11/RJ12. У комплекті є необхідні адаптери (вони заховані в місці, призначеному для батареї).

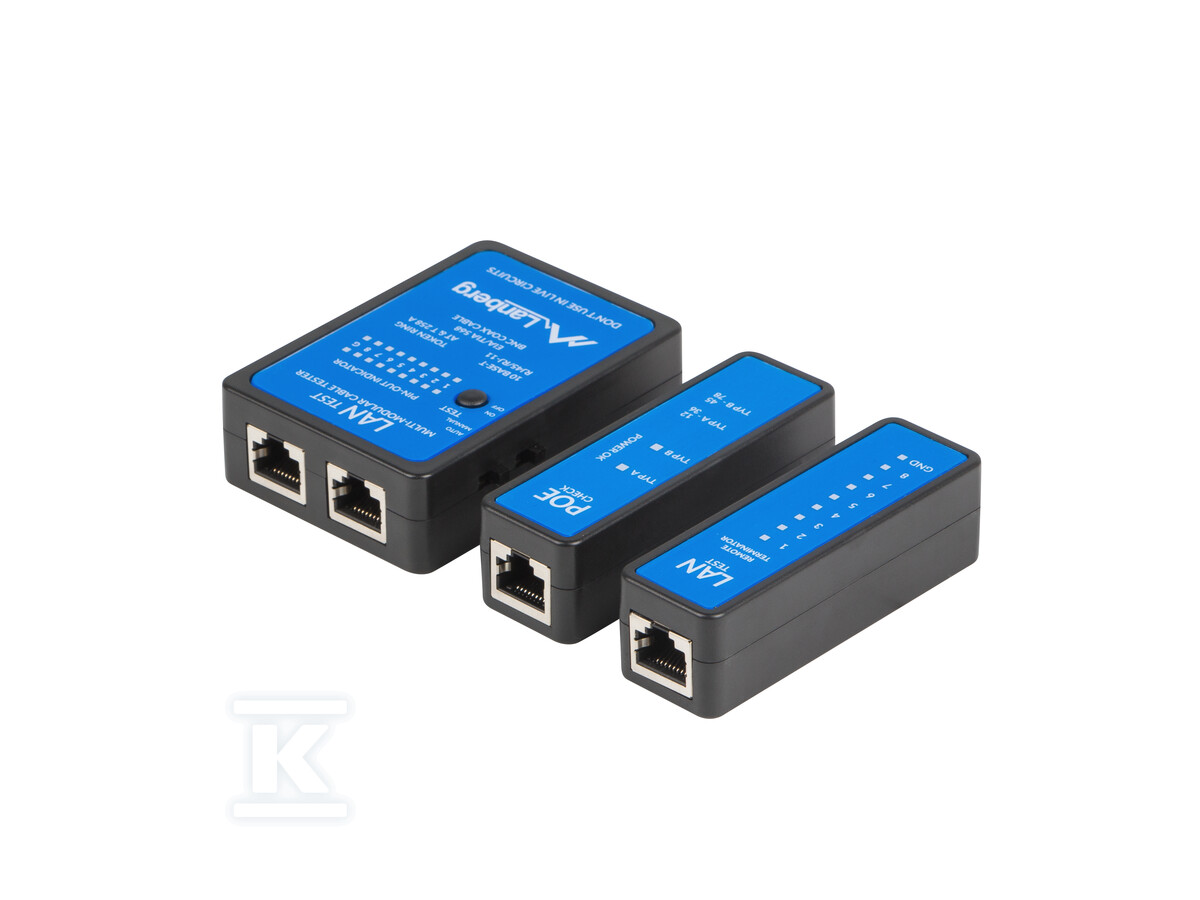

Тестер проводів LAN і PoE Lanberg NT-0404 дозволяє легко перевірити правильну конфігурацію пінів широкого спектру кабелів: Ethernet 10Base-T і 10Base-2, модульних кабелів RJ45/RJ11, 258A та TIA-568A/568B, а також кабелів Token Ring. Пристрій працює на основі порівняння обох кінців кабелю - джерела та приймача сигналу. Дистанційний модуль дозволяє користувачеві перевірити роботу кабелів, кінці яких знаходяться далеко один від одного, а один кінець підключається до накладної розетки або патч-панелі. Цей тестер дозволяє перевірити безперервність кабелів та виявити можливі проблеми з передачею, викликані, зокрема, коротким замиканням, неправильним укладанням пар/жил або зворотним підключенням жил до пінів. Також служить для контролю заземлення. Доступні два режими сканування: автоматичний та ручний (мануальний). Пристрій живиться від батареї (батарея 9V – купується окремо).
Якщо ви шукаєте тестер, головним чином для виконання вимірювань безперервності мережевого кабелю LAN, перевірки з'єднань та виявлення проблем із замиканнями та неправильними з'єднаннями пар, виберіть тестер проводів Lanberg NT-0402 або NT-0401. Обидві моделі складаються з двох частин, які кріпляться на кінцях тестованого проводу: тестера з діодами, роз'ємами та вимикачем, а також термінатора з діодами та роз'ємами.
Практичне тестування проводів за допомогою тестера Lanberg
- Підготуйте тестер до роботи, помістивши в нього відповідну батарею.
- Підключіть проводи - встановіть кінці кабелю до відповідних портів у тестері та термінаторі. Використовуйте відповідні роз'єми/адаптери.
- Виберіть режим тесту - автоматичний або ручний. У першому випадку пристрій самостійно проведе аналіз з'єднання та вкаже можливі проблеми.
- Прочитайте результат - світлодіоди сигналізують, які з жил правильно підключені, а які мають несправність. У разі виявлення проблем варто уважно оглянути провід на всій довжині та ретельно перевірити кінцеві з'єднання.
Увага! До кожного тестера кабелів Lanberg додається інструкція з експлуатації, з якою слід ознайомитися перед початком тестування проводів. Поради, наведені в цьому посібнику, є універсальними, тому можуть не спрацювати у випадку вашого пристрою.
Підсумок
Діагностика мережевого кабелю за допомогою сучасних тестерів Lanberg - це швидкий, простий і надійний спосіб виявлення різного роду несправностей. Завдяки тестеру, установник може заощадити час, уникнути дорогих монтажних помилок та забезпечити своїм клієнтам стабільну та безпечну роботу мережі.
