Можливість зворотного потоку в даний час є однією з найбільших загроз, які виникають у водопровідних установках і мережах водопостачання. Це може бути викликано падінням тиску або протитиском поза системою. У результаті вода, призначена для споживання людиною, може бути забруднена. Щоб усунути такий ризик і забезпечити його високу якість, слід використовувати клапани проти забруднення .
Якщо ви хочете дізнатися, як працює клапан проти забруднення та як захистити вашу установку від зворотного потоку, прочитайте нашу статтю. Ви дізнаєтеся, як використовувати ізолятори зворотного потоку для домогосподарств, громадських установ і промислових систем.
Зі статті ви дізнаєтесь:
- Як закон регулює питання якості питної води.
- Які функції виконує протизабруднювальний клапан?
- Які моделі протизагрязних клапанів Resideo варто вибрати для різних інсталяцій.
Правові питання щодо якості питної води
Правила щодо установок водопостачання були введені в Польщі стандартом PN-92/B-01706 1992 року. Він включає в себе вимогу встановлення зворотних клапанів для захисту трубопроводу від впливу зміни напрямку потоку води. Однак у регламенті не згадувалися клапани проти забруднення. Обов'язок їх використання було встановлено лише у 2000 році наказом Міністра внутрішніх справ та адміністрації.
У 2003 році набув чинності стандарт PN-EN 1717, тобто «Захист від вторинного забруднення води в установках водопостачання та загальні вимоги до пристроїв, що запобігають забрудненню зворотним потоком». Він поклав на користувачів водопровідних установок обов'язок захищати їх від можливого забруднення.
Тому дбати про якість питної води мають не лише водопостачальні підприємства, а й окремі користувачі установок. Щоб запобігти забрудненню через зворотний потік , слід використовувати високоякісні клапани проти забруднення.
Клапани Resideo в оптовій пропозиції
Завдання протизагрязних клапанів
Як виникає зворотний потік? З одного боку, така загроза виникає при падінні тиску у водопроводі. Це може статися, коли лінії обриваються, виникають високі витрати або насоси не працюють належним чином. Це явище називається зворотним левериджом . З іншого боку, забруднення водопроводу може бути результатом зворотного потоку під тиском. Його джерело знаходиться поза системою водопостачання.
У разі виникнення однієї з цих ситуацій питну воду захищають від вторинного забруднення клапанами проти забруднення. Вони виконують своє завдання, в тому числі, за допомогою повітряного зазору, розташованого між найнижчою точкою отвору подачі води і максимальним рівнем рідини в резервуарі. Залежно від типу ізолятори потоку також можуть використовувати механічне відключення або природну аерацію установки через атмосферний тиск.
Типи протизагрязнювальних клапанів
Перш ніж переходити до окремих виробів, варто охарактеризувати основні типи протизагрязнювальних клапанів . Низхідні норми точно визначають технічну конструкцію даних типів та їх допустиме використання. Найпоширенішими з них є:
- Тип BA – ізолятори зворотного потоку високого класу, що дозволяють контролювати потік води. Використовуються як в житлових будинках, так і в громадських будівлях. Їх вибирають в першу чергу через відмінну якість безпеки.
- Тип CA - неконтрольовані клапани, встановлені, наприклад, в опалювальних установках або системах охолодження.
- Тип EA - клапани, чутливі до зміни тиску, встановлені зокрема з регуляторами та фільтрами різних типів. Вони забезпечують можливість нагляду.
Протизагрязний клапан - установка
При установці протизагрязних клапанів варто запам'ятати кілька правил, які забезпечать їх функціональну роботу. Перш за все, їх слід встановлювати на горизонтальній ділянці установки, зливним краном вниз. Якщо тиск на вході коливається або рівень перевищує 10 бар, перед ізолятором слід встановити регулятор тиску. Для зручності огляду та обслуговування варто забезпечити зручний доступ до клапана.
Протизабруднювальний клапан не слід розташовувати в місці, де потенційно існує ризик затоплення. Місце установки також має бути належним чином захищене від низьких температур і вентильоване. Під час нормальної роботи установки клапан BA може викидати певну кількість води назовні через дренажне з’єднання, тому він повинен бути забезпечений дренажем оптимального розміру, бажано постійним і призначеним для ізолятора. Пам’ятайте, що за клапаном не повинно бути незахищеного з’єднання питної води.

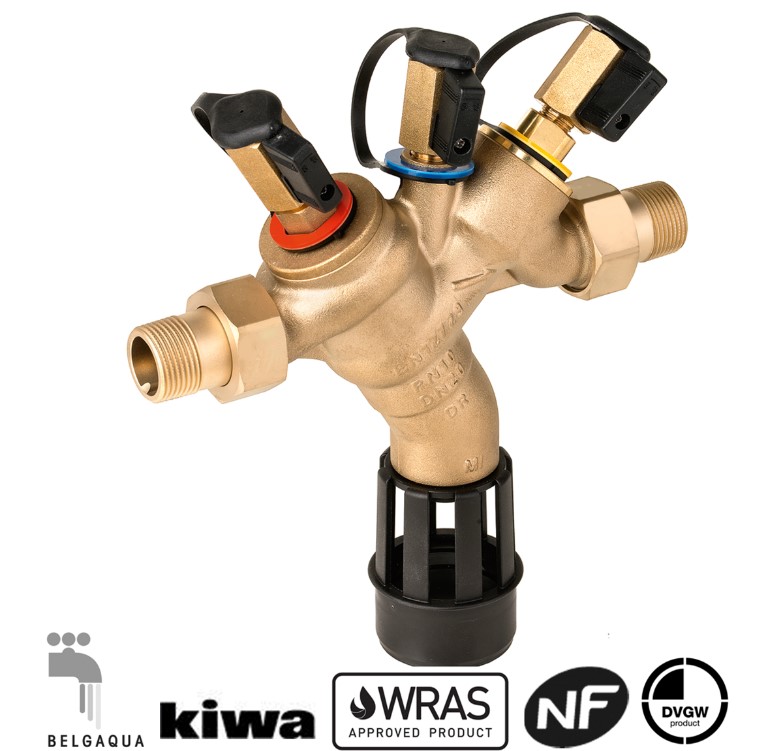

Запобіжник зворотного потоку BA295S - застосування, властивості та принцип дії
Зворотний клапан проти забруднення Resideo BA295S від Resideo характеризується використанням зони зниженого тиску. Використовується як в житлових будинках, так і в промислових і комерційних об'єктах. Згідно зі специфікаціями згідно зі стандартом PN-EN 1717 забезпечує захист до 4 класу забруднення.
Клапан BA295S гарантує оптимальний захист системи водопостачання. Ця модель характеризується вбудованим фільтром на вході та клапанною вставкою, яка одночасно служить вхідним зворотним клапаном і зливним клапаном. До безперечних переваг ізолятора можна віднести його компактну конструкцію і просте обслуговування. Конструкція клапана забезпечує зручний/легкий доступ до всіх внутрішніх компонентів без необхідності демонтажу клапана з трубопроводу. До всіх внутрішніх частин можна легко дістатися. Клапан гарантує низькі втрати тиску та високу пропускну здатність. Як саме це працює?
Протизабруднювальний клапан Resideo BA295S — це пристрій прямої дії з трьома окремими зонами тиску. Він найвищий у вхідній камері, нижчий у середній і найменший у вихідній камері. До середньої камери підключений зливний клапан, який відкривається, коли різниця між першими двома зонами падає до 0,14 бар. Вода з середньої камери витікає, а зворотні клапани перекривають потік. Завдяки цьому середня зона відділяється від вхідної та вихідної зон. Потік води переривається, а установка захищена від забруднення.
Клапан проти забруднення BA295S має схвалення PZH, а також престижні сертифікати DVGW і WRAS.
Безсвинцевий ізолятор протитоку BA295S-LF - застосування, властивості та принцип дії
Безсвинцеві клапани проти забруднення Resideo BA295S-LF майже ідентичні за роботою та конструкцією ізоляторам, розглянутим вище. Особливістю, яка відрізняє їх від протизабруднювальних клапанів, доступних на ринку, є, безсумнівно, корпус і різьбові з’єднання з матеріалу, що не містить свинцю. Протизабруднюючі клапани BA цього типу характеризуються оптимізованою конструкцією, яка запобігає утворенню мертвих зон, де може стояти вода. Це продукти, які мають схвалення PZH і відповідають директивам REACH і RoHS. Вони також схвалені TÜV LGA щодо низького рівня шуму.
Протизабруднені клапани BA295S-LF можна використовувати в багатоквартирних будинках і різних громадських установах. Вони забезпечують захист до 4 класу забруднення.
Перегляньте продукцію Resideo в оптовому магазині Onninen

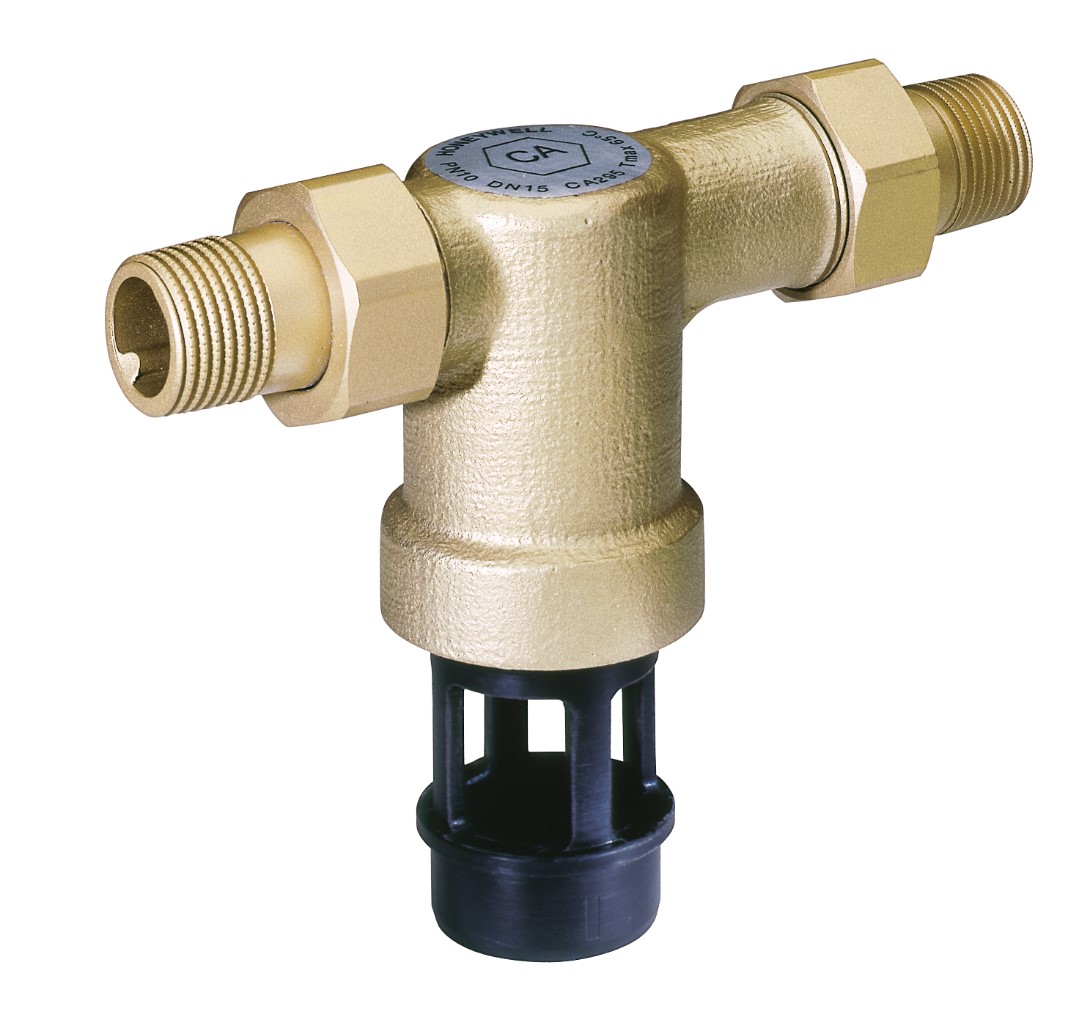

Клапан проти забруднення CA295 - застосування, властивості та принцип роботи
Ізолятори сімейства CA працюють подібно до клапанів проти забруднення типу BA. Вони також використовують зону зниженого тиску. Вони використовуються для захисту установок питної води від забруднення в результаті зворотного затоплення або зворотного потоку під тиском. Відповідно до специфікації PN-EN 1717, клапани відповідають рекомендаціям щодо конструкції типу 2 і гарантують захист до класу ризику 3.
Завдяки технічним властивостям клапанів проти забруднення CA295 - на відміну від типів BA і EA - вони використовуються, зокрема, для захисту систем електропостачання в промислових цілях. Вони мають вбудований фільтр і характеризуються компактною конструкцією, що робить доступ до всіх внутрішніх частин дуже легким і зручним. Однією з найбільших переваг є потрійний захист - вони мають два зворотних клапана і зливний кран, які ділять ізолятор на три зони. Варто відзначити, що протизабруднювальні клапани CA295S мають сертифікат PZH і престижний сертифікат WRAS.
Принцип дії клапанів проти забруднення CA295 аналогічний клапанам BA295S. Ізолятор розділений на три камери: вхідну, середню і вихідну. Коли різниця тиску між першими двома зонами впаде нижче 10% від тиску на вході, зливний клапан відкриється і дозволить воді витекти із середньої камери. У цьому варіанті вимірювання неможливо.

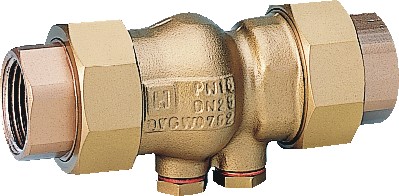

Зворотний протизагрязний клапан типу ЕА з різьбовими з'єднувачами RV281 - застосування, властивості та принцип дії
Протизабруднені клапани сімейства EA працюють дещо інакше, ніж продукти BA або CA. Вони використовуються переважно в поєднанні з регуляторами тиску, фільтрами та фільтрами з регуляторами. Вони використовуються скрізь, де водопровідна система повинна бути захищена від зворотного потоку. Вони підходять для використання в багатоквартирних будинках, а також у промислових або комерційних системах. Вони успішно захищають трубопроводи від впливу зворотного ущільнення та зворотного потоку. Вони гарантують захист до 2 категорії рідин.
Протизабруднювальний клапан EA RV281 має низку корисних властивостей. Його найбільшими перевагами є згадане вище універсальне використання та низькі втрати тиску. Зворотні клапани цього типу дуже прості в установці та обслуговуванні. Положення, в якому вони встановлені, забезпечує оптимальний відтік води та зручний доступ до деталей. Ізолятор працює дуже тихо і не викликає гідроударів. Як це працює?
Клапани проти забруднення RV281 мають рухливу головку клапана, яка притискається пружиною і змінює положення залежно від потоку води. Якщо він починає виходити з ладу, пружина притискає пробку до сідла клапана, перекриваючи напрямок потоку. Таким чином, водопровідна мережа захищена від забруднення.
Клапани проти забруднення RV281 мають схвалення PZH і DVGW.

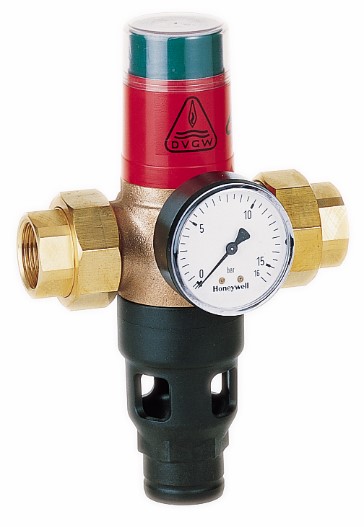

Роз'єднувач прямої дії GA-R295 - альтернатива традиційному клапану проти забруднення
Перемикачі прямої дії відіграють ту ж роль, що й традиційні клапани проти забруднення. Конструкція моделі GA-R295 відповідає рекомендаціям щодо проектування типу 1 згідно зі стандартом DIN 1988 і гарантує захист до 3 класу ризику відповідно до стандарту PN-EN 1717. Також варто відзначити, що ця модель має a Сертифікат ПЖ.
Дивіться товари Resideo в магазині Onninen
Вимикач прямої дії працює за дуже простим принципом балансування тиску. Як клапан проти забруднення, він перекриває потік води, коли тиск в системі падає. Перемикач переходить із закритого положення, коли тиск на вході падає настільки, що він більше не чинить опір силі пружини. У такій ситуації він рухає поршень вгору, одночасно перекриваючи напрямок потоку. Завдяки цьому будь-яка несправність, що спричиняє падіння тиску (наприклад, прорив труби), не призведе до забруднення води.
Завдяки своїй надійності вимикачі прямої дії широко використовуються в системах електропостачання виробничих, службових і комерційних будівель. У водопровідних установках вони встановлюються в місцях, які піддаються контакту з рідиною 3 категорії ризику. Вони є основним захистом при підключенні до водопровідної мережі. Рекомендується встановлювати їх у системах електропостачання таких приміщень, як ванни та душові з рухомими виливами, з’єднання садових спринклерів, автоматичні дозатори напоїв, водонагрівачі та пристрої кондиціонування повітря.
Варто також звернути увагу на клапан моделі GB-R295, який забезпечує захист до 4 класу ризику (токсичні та дуже токсичні, канцерогенні та радіоактивні речовини). Це унікальне рішення, подібне до клапанів серії BA, використовується для захисту систем питної води від можливого забруднення через зворотний вихід або зворотний потік, а також забезпечує зниження споживання води.
Оптимальний захист систем питної води – зворотні клапани Braukmann
Якщо ви шукаєте надійний клапан проти забруднення для вашої мережі водопостачання, ознайомтеся з сімейством продуктів Braukmann від Resideo , яке було виділено з Honeywell у 2018 році. Клапани цього виробника можна використовувати в будь-якому типі установки, захищаючи питну воду від забруднення через можливий зворотний потік. Ці маленькі різьбові елементи виготовлені з високоякісних матеріалів, таких як стійка до цинкування латунь, міцний пластик або гума EPDM, дозволені для використання в системах питної води.
Як результат, клапани Braukmann проти забруднення характеризуються довговічністю вище середнього та стійкістю до інтенсивного використання в складних умовах. Завдяки використанню новітніх технологій вони захищають воду від вторинного забруднення, незалежно від типу установки та типу будівлі. Протизабруднювальні клапани від Resideo є обов'язковим елементом кожної системи водопостачання.
Клапани проти забруднення для будь-якої установки
Вибираючи протизабруднювальні клапани для вашої установки, зверніть увагу на сертифікати та допуски, які вони мають. Вони доводять, що ця продукція відповідає низці технічних умов, які вимагаються національними та європейськими стандартами. Виберіть ізолятор відповідно до типу будівлі, типу монтажу та однієї з п’яти категорій ризику забруднення. Клапани Braukmann сімейств BA, CA і EA, а також роз'єднувачі прямої дії GA захистять будь-яку систему водопостачання.
