Як спроектувати схему 3-фазного щита? Практичний посібник для початківців

Додано: пʼятниця, 13.12.2024


Проектування 3-фазного розподільного пристрою та його підключення вимагає відповідної підготовки та знання основних параметрів, необхідних для його реалізації. Що потрібно знати і з чого почати?

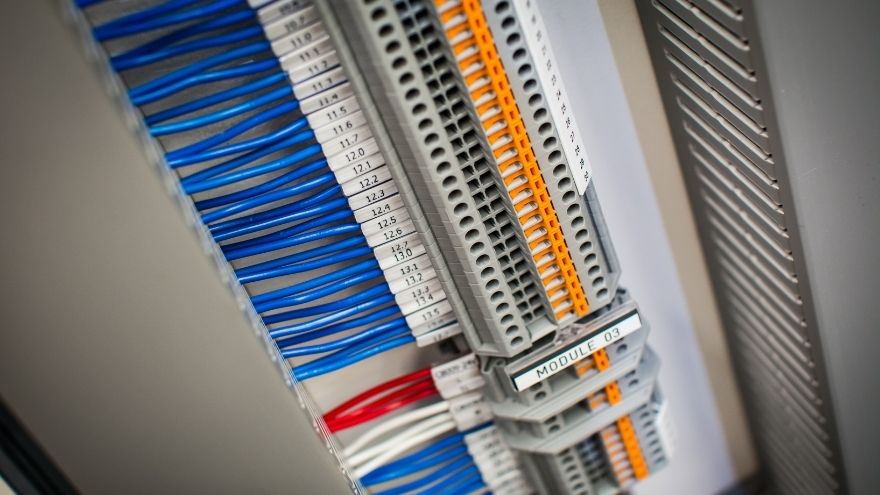

Instalacja elektryczna rozdzielnicy 3-fazowej w obwodzie napięciowym

Ознайомтеся з 3-фазними розподільними щитами в оптовому магазині Onninen

Які монтажні параметри необхідно знати, щоб приступити до проектування 3-фазного розподільного пристрою?

Роботу над 3-фазним розподільним пристроєм можна починати, маючи відповідні знання про параметри такої установки. Перед тим, як скласти схему, необхідно визначитися, яке призначення буде у такої установки. Найважливіше знати, чи буде розподільний пристрій використовуватися в житловому будинку, офісній будівлі або промисловому об'єкті і які типи пристроїв будуть працювати в проектованій установці.

Залежно від того, де буде працювати така електроустановка, необхідно підібрати відповідну систему електропостачання. На схемі слід, зокрема, вказати спосіб захисту від ураження електричним струмом, а також прокладку захисних і нульових провідників.

Накладний щит лічильників Sabaj NRL-3Fzsz з вікном і замком. місце під трифазний лічильник. IP31 4-267 При проектуванні трифазної установки слід враховувати основні електричні параметри, такі як: напруга живлення, підключена потужність, номінальний струм установки, навантаження приймачів і характеристики навантаження.

Параметри безпеки також дуже важливі. При цьому слід враховувати: струм короткого замикання в місці установки, тип і характеристики автоматичних вимикачів, використання захисних вимикачів.

Правильне складання схеми трифазного розподільного пристрою також вимагає визначення кількості і типу ланцюгів. Зокрема, слід визначити кількість одно- і трифазних приймачів, що працюють в установці. Крім того, для кожного контуру потрібно вказати тип освітлення і кількість одно- і трифазних розеток. Дуже важливо визначити, чи будуть в контурах працювати спеціальні пристрої, наприклад, котли або насоси.

Плануючи 3-фазний розподільний пристрій, ви також повинні враховувати умови навколишнього середовища, особливо у випадку зовнішнього розподільного щита - він повинен бути особливо стійким до вологи та води. Для закритих і відкритих розподільних пристроїв необхідно визначити ступінь захисту від вологи, пилу і температури. Важливо, щоб 3-фазний розподільчий пристрій був міцним і стійким до механічних пошкоджень.

При проектуванні розподільного пристрою необхідно забезпечити його належний захист. Тому на схемі обов'язково повинні бути присутні елементи протипожежного захисту, захисту від перенапруги і протипожежного захисту.

З чого почати збірку конструкції 3-фазного розподільного пристрою?

Процес попереднього виготовлення завжди починається з дуже детального планування окремих етапів експлуатації. Після того, як проект буде підготовлено, важливо, щоб реалізація відбувалася відповідно до його припущень. Схема електроустановки точно визначає розташування окремих приладів і їх підключення, а також вказує наявні електричні схеми.

Розподільний пристрій Karwasz RW-3P"Z"/E P/T, лічильник 3F + місце для 11 захистів, міцні двері з замком - пластина RW-3-P Z/E У процесі проектування вказуються використовувані пристрої та їх технічні параметри. В залежності від цього наводяться і розміри розподільного щита, зокрема кількість модулів DIN.

Схема монтажу дозволяє визначити необхідні елементи і підготувати їх заздалегідь, до початку монтажу. Зазвичай потрібно:

  • елементи захисту (вимикачі та розрядники перенапруг);
  • дроти, а також з'єднувачі, рейки;
  • корпуси, що забезпечують належний захист IP;
  • захисні елементи;
  • монтажні аксесуари.

Коли всі елементи, необхідні для завершення проекту, зібрані, слід також належним чином підготувати робоче місце. Важливо забезпечити наявність усіх необхідних інструментів та засобів індивідуального захисту. Робота з електрикою вимагає особливої уваги та обережності.

Процес складання починається з відповідного розташування окремих елементів всередині корпусу. Після монтажу DIN-рейки пристрої слід розташувати в корпусі згідно з проектними припущеннями. Особливу увагу слід приділяти порядку контурів і дотриманню відповідної відстані від охолодження. Електричний розподільчий пристрій потребує встановлення пристроїв захисту, включаючи головний вимикач та інші елементи, передбачені проектом.

На наступному етапі електромонтажу в розподільному пристрої готується відповідна кабельна розводка. Естетичне розташування електромонтажних кабелів полегшить обслуговування системи в майбутньому.

Передовий досвід проектування схем 3-фазних електричних розподільних пристроїв

Герметичний розподільний пристрій Emiternet DC/AC з обмежувачем перенапруги постійного струму Dehn Конструкція розподільного пристрою повинна бути виконана відповідно до прийнятих стандартів. В електроустановках кожен провід має певний колір, щоб кожен електрик міг легко визначити, який кабель за що відповідає. Відповідно до прийнятої номенклатури фазний провід може мати такі кольори: чорний (L1), коричневий (L2) і сірий (L3). Нульовий дріт (N) синього кольору. Захисний провідник (РЕ) жовто-зеленого кольору. Таке маркування є основними елементами електрики, яких необхідно дотримуватися.

Підготовка схеми та її реалізація повинні базуватися на ретельному аналізі потреб, на основі якого вибираються параметри для елементів і пристроїв, які будуть підключатися. Варто брати до уваги не лише поточні, але й майбутні потреби та вибирати розподільчі щити та корпуси , які дозволять розширити їх у майбутньому. Для підключення 3-фазного розподільного пристрою використовуйте елементи, що відповідають діючим стандартам безпеки.
