Всупереч поширеній думці, т. зв "риття котлованів" вимагає не тільки хороших м'язів, а й конкретних і детальних знань. Зробити яму в землі – це не мистецтво – потрібно також вміти регулювати її глибину та наповнення з точки зору того, що в яму помістити. Як підготувати траншеї для силових кабелів? Відповіді нижче!
З цієї статті ви дізнаєтеся:
- на яку глибину повинні бути закладені кабелі;
- на якій відстані від окремих підземних споруд вони повинні бути розташовані;
- що впливає на напругу на глибині виїмки.

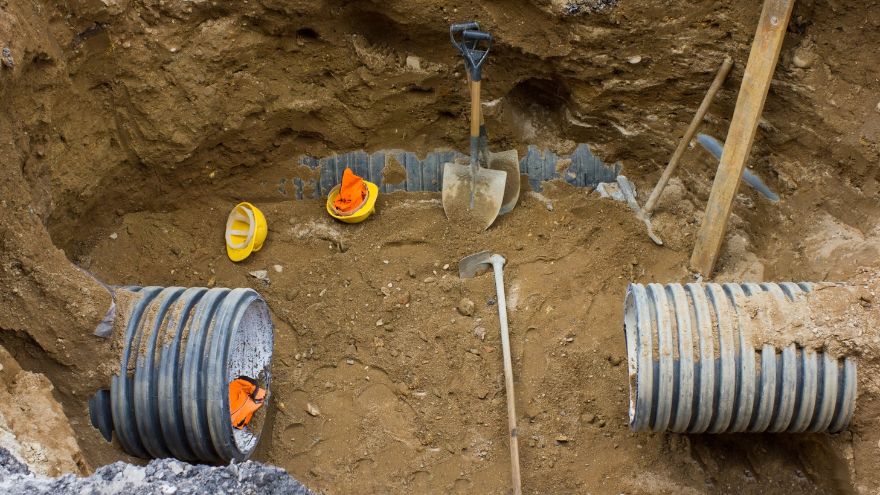

На якій глибині повинен бути закопаний кабель живлення?
Як і практично в будь-якому випадку інвестиційного будівництва, в ході якого проводяться роботи з електропостачання, глибина прокладки кабелю регламентується відповідними стандартами . У цій конкретній ситуації умови визначені стандартом N-SEP-E-004, який у 2014 році замінив стандарт PN-76/E-05125, що діяв раніше. Так багато теорії, але що це означає на практиці?
Глибина укладання кабелю в траншеї залежить від кількох факторів , таких як:
- номінальна напруга кабелів;
- характеристики ґрунту, в якому ведеться земляна робота;
- класифікація земель за цільовим призначенням.
Так один за одним.
- Кабелі для живлення дорожніх сигналів, опор освітлення, світлових дорожніх знаків і рекламних елементів номінальною напругою до 1 кВ слід прокладати на глибині 50 см під тротуаром або велосипедною доріжкою.
- Кабелі на номінальну напругу до 1 кВ за межами сільськогосподарських угідь - на глибині не менше 70 см. Для напруг 1-30 кВ ця глибина збільшується щонайменше до 80 см.
- Кабелі, прокладені на сільськогосподарських угіддях, повинні бути закопані в землю на мінімальну глибину 90 см, а в будь-якому випадку, коли напруга перевищує 30 кВ, глибина становить щонайменше 1 м.
- Якщо необхідно прокласти кілька таких кабелів, то вони повинні бути віддалені по вертикалі не менше ніж на 70 см .
Ознайомтеся з пропозицією кабелів заземлення з ПВХ-ізоляцією до 1 кВ
Існує також альтернатива у вигляді додаткових навколишніх кабельних кожухів і меншої глибини , але це рішення можливе лише тоді, коли умови (наприклад, екологічні чи геодезичні) не дозволяють проводити достатньо глибокі розкопки.
Що стосується характеристик грунту, то в стандарті вказується на необхідність прокладання кабелю на дні траншеї в разі піщаного грунту. Якщо ґрунт неоднорідний, рекомендується на дно траншеї, на яку укладається кабель, покласти не менше 10-сантиметрового шару піску (витримуючи зазначену вище глибину). Потім кабель покривають другим шаром піску, також товщиною не менше 10 см. Поверхневий шар може бути рідним ґрунтом. Замість піску можна використовувати суміш піску та цементу (у співвідношенні не менше 13:1) або альтернативну масу, наприклад, бентоніт, але це має бути сертифікований продукт. Незалежно від того, пісок це або суміш, після засипки важливо утрамбувати шар до щільності мін. 1,6 т/м 3 для забезпечення відповідного питомого теплового опору.
Маршрут кабельної лінії також повинен бути позначений пластиковою кабельною сіткою або фольгою постійним кольором, що відповідає номінальній напрузі кабелю. При напрузі до 1 кВ — синього кольору, вище 1 кВ — червоного. Сітка або фольга повинні бути розміщені та закриті не менше ніж на 25, але не більше ніж на 35 см над кабелем. Для перехресть лінії розмітки повинні бути на однаковій глибині. При укладанні заземлювального обруча в ту ж траншею, в якій прокладений кабель, обруч повинен бути закладений на дно кабельної траншеї на глибину не менше 10 см.
Ознайомтеся з пропозицією кабелів заземлення з ізоляцією з зшитого поліетилену до 1 кВ
Силовий кабель - як далеко від межі ділянки?

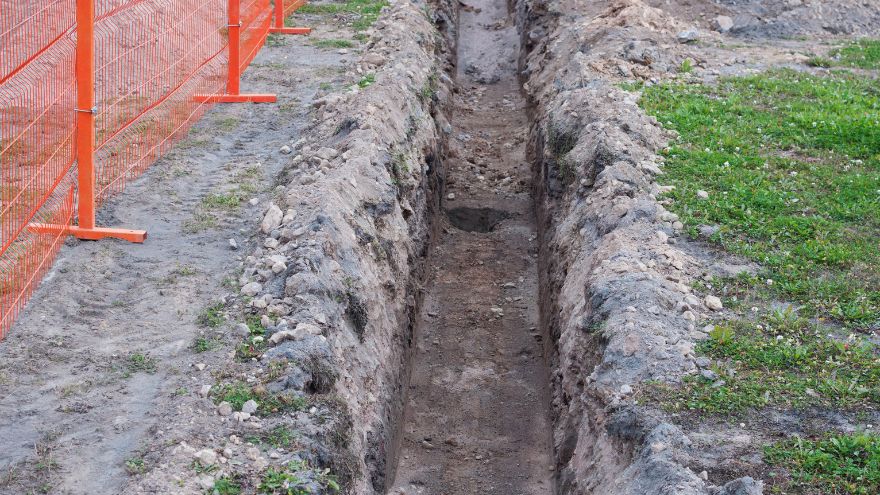

Відповідно до чинних норм, кабелі повинні бути розміщені на відстані не менше 50 см від межі ділянки, де проводиться котлован. З одного боку, це дає запас для будівництва огорожі, а з іншого – необхідно враховувати потенційні забудови, які можуть бути побудовані біля планованої кабельної лінії. Межі власної ділянки є визначальними – консультації з сусідами та оцінка віддаленості будь-яких об’єктів від котловану, які знаходяться на чужих володіннях, не потрібні.
Однак вони важливі, можливо навіть важливіше, для збереження відстані між кабелями та іншими підземними пристроями . Вони такі:
- для водопроводів, каналізації, тепло- та газопроводів з негорючими газами: для кабелів напругою до 30 кВ мін. 25 см плюс діаметр трубопроводу по вертикалі на перетині та по горизонталі на підході, для кабелів напругою 30-110 кВ кожного разу мін. 50 см плюс діаметр трубопроводу;
- у випадку трубопроводів з легкозаймистими газами та рідинами: не менше, ніж вище, але це необхідно узгодити з власником трубопроводу;
- у випадку резервуарів із легкозаймистими газами та рідинами : перетини неможливі; горизонтально при наближенні до хв. 200 см (до 30 кВ) і 250 см (30-110 кВ), але для вищих напруг (30-110 кВ) деталі узгоджувати з власником пристрою;
- для частин підземних повітряних ліній : перетини неможливі; горизонтально при наближенні до хв. 40 см (до 30 кВ) і 100 см (30-110 кВ);
- у випадку стін будівель та інших споруд : перетини неможливі; горизонтально при наближенні до хв. 50 см (до 30 кВ; допускається менша відстань за умови використання оточуючих екранів і виняток узгоджено з користувачем об’єкта) та 100 см (30-110 кВ);
- у випадку пристроїв для захисту будівель від блискавки : відповідно до вимог стандарту PN-EN 62305, який регулює питання, пов’язані з блискавкозахистом будівель.
Ознайомтеся з пропозицією кабелів заземлення середньої напруги до 30 кВ
Який кабель YAKXS вибрати?
Скажемо на початку, що світ кабелів не починається і не закінчується кабелями YAKXS . Це маркування поширюється на кабелі з високими параметрами (включаючи максимально допустиму тривалу температуру 90 ° C і максимальну температуру кабелю 250 ° C в умовах короткого замикання), з ізоляцією зшитого поліетилену, але з алюмінієвими провідниками, що підходить не для всіх. інсталятори. Деякі люди, за визначенням, відмовляються від таких продуктів на користь еквівалентів, оснащених мідними провідниками, і вони доступні під маркою YKXS. Крім того, параметри, типові для кабелів типу XS, іноді можуть перевищувати вимоги певної інвестиції - коли мова йде, наприклад, про розподіл садового освітлення, такі продукти, як кабель YKY (мідь) або кабель YAKY (алюміній) , з ПВХ-ізоляція та нижчі межі робочої температури, безумовно, виявляться цілком достатніми. Як і в багатьох інших сферах життя, розкидати перли перед свинями недоцільно – кабелі з категорії «достатньо хороші» неодмінно виявляться... досить хорошими .
Ми усвідомлюємо, що наші вказівки – це лише верхівка айсберга, але якщо ми хочемо детально обговорити всі аспекти земляних робіт для кабелів живлення, ми повинні включити стандарт у версію, яку можна завантажити. Однак ми вважаємо, що навіть ці загальні рекомендації виявляться корисними та достатніми в багатьох простих випадках, а якщо необхідно шукати більше професійних знань, вони стануть хорошим внеском у їх поглиблення . У будь-якому випадку ми рекомендуємо себе з боку продукту!
Силові кабелі в пропозиції Onninen – огляд продукції
- Силовий кабель YAKXS-ŻO 5X16 RE/SE 1KV HD - клас жили: клас 1 = одножильний; колір покриття/ізоляції: чорний; концентрична вена: немає; матеріал сердечника: алюміній; кількість жил: 5; клас кислотності згідно EN 13501-6: немає; приблизний зовнішній діаметр: 19,2 мм; номінальна напруга U0: 0,6 кВ; клас реакції на вогонь згідно EN 13501-6: eca; матеріал зовнішньої оболонки: полівінілхлорид (ПВХ);
- Кабель енергетичний ЯКИ 1х120 РМЦ 1кВ - Кабель енергетичний заземлюючий ЯКИ 1х120РМЦ 1кВ типу G-006595 котушка з алюмінієвих багатожильних жил, з ПВХ ізоляцією та покриттям; використовується для живлення електроенергією приймачів низької напруги ;
- Кабель енергетичний ЯКИ 4x35 SE 1кВ - жили: алюміній; згідно PN-88/E-90160
форма жилок визначається літерами:
- провідники 1 класу: круглі (РЕ), секторні (СЕ);
- жилки 2 класу: циркулярні потовщені (РМК), секторні (СМ);
застосування: для передачі електроенергії; l лінії електропередачі проходять у повітрі, всередині і поза приміщеннями, в кабельних каналах і прокладаються безпосередньо в землі ; - Кабель енергетичний YAKY 4x150 SE 1kV - Кабель енергетичний заземлюючий YAKY 4x150SE 1kV типу G-006619, котушка, виготовлена з секторних алюмінієвих жил, з ПВХ ізоляцією та покриттям; використовується для електроживлення низьковольтних приймачів і живлення обладнання на промислових підприємствах ;
- Силовий кабель YAKXS 4x120 SE 1кВ /500м/ - жили: алюміній; згідно з PN-88/E-90160 форма жил визначається літерами:
- провідники 1 класу: круглі (РЕ), секторні (СЕ);
- провідники 2 класу: секторні (SM);
ізоляція: зшитий поліетилен (XS); наповнення: ПВХ або невулканізована гума (w); покриття: ПВХ (Y) або поліетилен (X); кольори ізоляції:
- 1-провідний: за домовленістю;
- 4-жильний: зелено-жовтий, чорний, синьо-коричневий або чорний, синій, коричневий, чорний;
найменший допустимий радіус вигину кабелів при прокладанні дорівнює 15-кратному зовнішньому діаметру кабелю ; максимально допустима температура робочих провідників 90° С; максимально допустима температура короткого замикання 250° С; застосування: для передачі електроенергії; можна помістити в землю.
