Відповідна температура гарячої води в точках водорозбору є ключовим параметром для забезпечення комфорту користувача. Для цього використовуються різні типи нагрівальних пристроїв, починаючи від стандартних електричних водонагрівачів і закінчуючи опалювальними котлами, а останнім часом все більшої популярності набувають теплові насоси, які взаємодіють з баками гарячої води.
Ознайомтеся з торговою зоною BIAWAR в гуртівні Onninen
Основні типи баків гарячої води
Основна функція резервуарів гарячої води полягає в нагріванні та зберіганні гарячої води відповідної температури та якості з мінімальними втратами енергії для навколишнього середовища. Баки, доступні на ринку, включають:
- шаруваті резервуари,
- баки з водяною сорочкою,
- комбіновані танки (багатовалентні - так званий «танк в танку»),
- баки з нагрівальним змійовиком тощо.
І на останньому ми зупинимося в статті нижче.

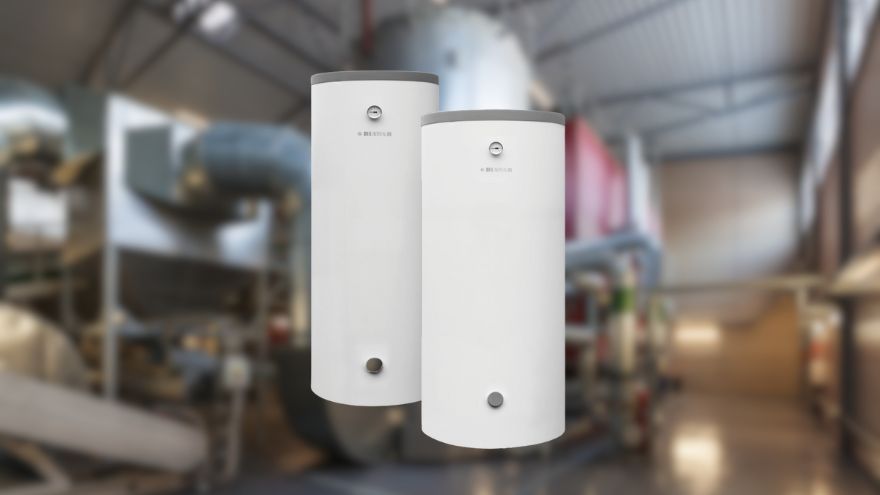

Нова серія баків гарячої води NIBE-BIAWAR для теплових насосів
Аналізуючи останні роки з точки зору вибору джерел тепла для опалення будівель і приготування гарячої води, ми чітко помічаємо, що інвестори все частіше обирають теплові насоси. Вирішуючи встановити насос у нашому домі, ми повинні знати, що для нього потрібен інший резервуар для гарячої води, ніж, наприклад, стандартний газовий котел. Маючи на увазі теплові насоси, інженери NIBE-BIAWAR підготували нову серію баків для гарячої води з дизайном, призначеним для сучасних джерел тепла, таких як вищезгадані насоси.
Але з самого початку.
Як вибрати відповідну ємність бака для гарячої води?
Основним критерієм для забезпечення комфорту гарячої води для побутових потреб є відповідний вибір ємності резервуара гарячої води для побутових потреб, і у випадку з тепловими насосами такий вибір дещо відрізняється, ніж кілька років тому, і у випадку, для наприклад, газовий котел. Поки що нас не здивував комплект, що складається з бака ГВП об'ємом 100-140 л, який працює з газовим котлом потужністю 24 кВт і забезпечує гарячою водою сім'ю з 4-5 чоловік. У разі такого рішення ми використали малу місткість контейнера та т.зв Довготривала ефективність котла в поєднанні з високою температурою гарячої води тут відіграв газовий котел, який міг працювати з високою потужністю нагріву та високою температурою подачі (>80°C).
У випадку з тепловими насосами ситуація зовсім інша, що пов’язано насамперед з певними відмінностями по відношенню до пристроїв, що спалюють викопне паливо. В основному мова йде про нижчу максимальну температуру подачі теплового насоса, яка, у свою чергу, призводить до нижчої температури гарячої води. І в цьому полягає суть справи - через нижчу температуру теплоносія теплового насоса нам потрібна більша. площа теплообміну і, як наслідок, – більша ємність бака для однієї сім’ї з 4-5 осіб.
Враховуючи вищезазначені міркування та потреби користувачів теплових насосів щодо гарячого водопостачання, нова серія баків для гарячої води NIBE-BIAWAR WE 220.81 PC і баків для гарячої води NIBE-BIAWAR WE 300.81 PC2 (ємністю 207 і 285 л відповідно).
Як сконструйовані нові баки гарячої води від NIBE-BIAWAR?
Конструкція нових резервуарів показана на малюнку 1, а нижче представлені окремі елементи, які впливають на переваги згаданих пристроїв.

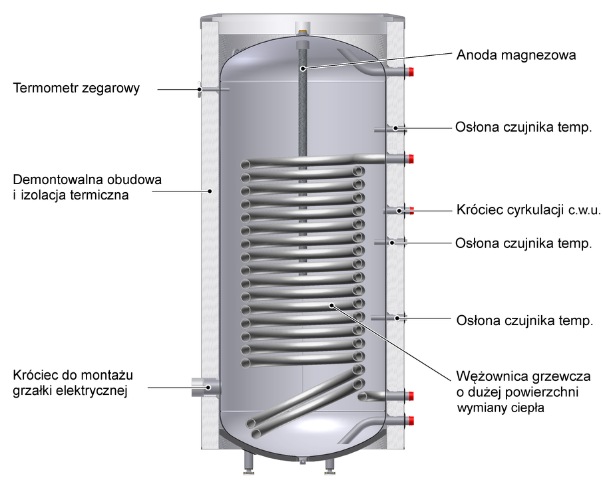

Рис. 1. Конструкція резервуарів WE 220.81 PC і WE 300.81 PC2.
Ознайомтеся з торговою зоною BIAWAR в гуртівні Onninen
Місткість танків NIBE-BIAWAR
Якою повинна бути ємність бака і від чого вона повинна залежати? Ключовим фактором тут є кількість користувачів у даній будівлі, температура та необхідний комфорт/кількість побутової гарячої води. Припускається, що для комфортного використання води без необхідності чекати її нагріву приблизно 40-60 літрів на добу на одного мешканця. Нескладно підрахувати, що представлених контейнерів вистачить на 4 і навіть 7 осіб. Однак все залежить від індивідуальних потреб домочадців.
Поверхня змійовика бака
Як зазначалося раніше, через менший параметр живлення теплових насосів у порівнянні з котлами на твердому та рідкому паливі, потрібна більша поверхня обміну (змійовик). Стало стандартом припускати приблизно 0,25 - 0,3 м2 на кожен 1 кВт потужності теплового насоса. Звичайно, все залежить від параметрів і логіки роботи ГВП, але представлені прилади зі змійовиками площею 1,8 і 2,7 м2 відповідно ідеально відповідають вимогам теплових насосів для більшості домашніх (і не тільки) опалювальних приладів.
Таблиці сумісності, представлені в технічних матеріалах або на nibe.pl, також корисні.
Роз'єм для кріплення обігрівача
Дуже важливим елементом є роз'єм для установки електронагрівача, про що слід особливо пам'ятати при роботі з тепловим насосом. Сам нагрівач в баку буде виконувати кілька дуже важливих функцій, дві основні з яких:
- можливість періодичного перегріву (так звана термічна дезінфекція),
- Нагрівач може підтримувати нагрівання гарячої води для побутових потреб у період високої потреби в гарячій воді для побутових потреб.
Додатковою перевагою є низько розташований ТЕН, який обігріє практично весь об’єм бака.
Кришки для датчиків температури та теплоізоляція
Ще один дуже важливий елемент, який часто не помічають, це кришки датчика(ів) температури. Представлені пристрої мають три розташування на різній висоті, що дає можливість індивідуально налаштувати рівень нагрівання гарячої води. Слід також зазначити, що навіть найнижча кришка датчика розташована над патрубком нагрівача, завдяки чому нагрівач завжди буде під наглядом автоматики керування тепловим насосом.
Як і більшість пристроїв NIBE -BIAWAR, вони також мають знімний корпус і теплоізоляцію, що дозволяє транспортувати пристрій у складних умовах без ризику пошкодження.
У таблиці нижче наведені технічні дані баків, описаних у статті.
Таблиця 1. Технічні дані танків WE 220.81 PC і WE 300.81 PC2 .
Параметр | одиниця | Хоперна модель | ||
WE 220.81 ПК | WE 300.81 PC2 | |||
Клас енергоефективності* | - | C | C | |
Ємність (В)* | л | 207 | 285 | |
Постійна втрата (S)* | IN | 76 | 96 | |
Поверхня нагріву змійовика | м2 | 1.8 | 2.7 | |
Максимальна робоча температура бака | °C | 85 | ||
Максимально допустима тимчасова температура в баку | °C | 98 | ||
Максимальна робоча температура змійовика | °C | 110 | ||
Максимальний робочий тиск бака | бар | 6 | ||
Максимальний робочий тиск змійовика | бар | 16 | ||
Потужність котушки** | 70/10/45 °C | кВт | 37,0 | 53.9 |
Ємність котушки** | 70/10/45 °C | л/год | 912 | 1288 |
Підключення для електронагрівального модуля | 1 ½” G.W | |||
Антикорозійний захист | Керамічна емаль + магнієвий анод | |||
Розмір магнієвого анода | мм/дюйм | ø21x1050 / ¾” | ø26x900 / 1” | |
маса | кг | 89 | 116 | |
* Відповідно до Регламенту ЄС № 812/2013, 814/2013.
** При витраті теплоносія 2,5 м3/год і температурі теплоносія 70°С, живильної води 10°С, технічної води 45°С.
Всі вищезазначені характеристики баків WE 220.81 PC і WE 300.81 PC2 роблять їх ідеальним рішенням для співпраці з тепловими насосами різних виробників (не тільки NIBE- BIAWAR ) і ідеально доповнюють нашу пропозицію в області пристроїв для приготування гарячої води.
