Газова установка з мідними трубами – правила та діючі стандарти

Додано: середа, 30.03.2022


В опалювальних установках на газовому паливі використовуються не тільки труби з вуглецевої сталі, а й мідні. Використання останнього підтверджується чудовими фізико-механічними властивостями цього металу. Безпечна робота мідних газових установок гарантується дотриманням спеціальних стандартів і правил. Знайомтеся з найважливішими з них!

Які норми застосовуються до газових установок з мідними трубами?

З цієї статті ви дізнаєтеся:

  • які вимоги до мідних труб у газових установках,
  • які способи з'єднання мідних труб використовуються в газовій установці,
  • які переваги та недоліки мідної газової установки.

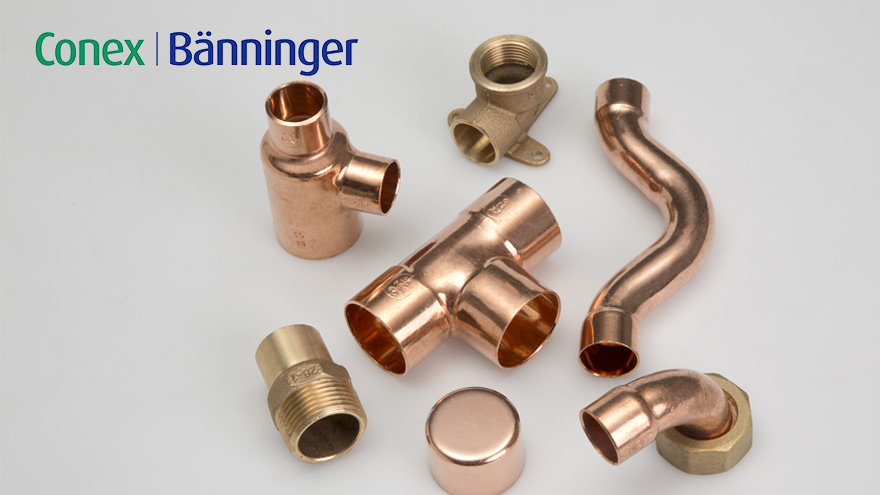

Ознайомтеся з газовими монтажними з’єднувачами від Conex Banninger

Вимоги до мідних труб у газових установках

Вимоги до використання мідних труб у газових установках містяться в стандарті PN-En 1057. Вони мають бути дуже міцними та простими в установці. Вони випускаються в трьох різних станах - твердому, напівтвердому і м'якому. Варто пам'ятати, що їх не можна перекривати або запускати в закритих каналах.

Труби для газових установок виготовляють з міді, розкисленої фосфором. Товщина їх стінок залежить від зовнішнього діаметра, який коливається від 10 до 267 мм. Одним з ключових параметрів труб також є чистота їх поверхні від механічних відходів і наявності нагару.

Зовнішній діаметр [мм] Товщина стінки [мм]
10; 12; 15; 18 1
22; 28 1.2; 1.5
35; 42 1.5
54 2
64 2
76.1 2
88.9 2
108 2.5
133; 159; 219; 267 3

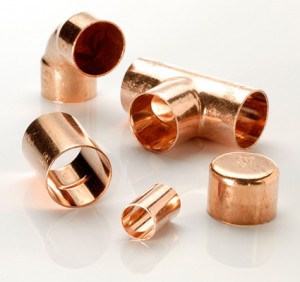

Мідні конектори Conex Banninger

Також слід пам'ятати, що для введення в експлуатацію газової установки необхідно пройти процедуру перевірки справності. Тому монтажник зобов’язаний провести випробування тиском, щоб перевірити герметичність газової системи. Протокол має бути підписаний як виконавцем монтажу, так і власником будівлі. Варто зазначити, що представник постачальника газу не обов’язково бере участь у цьому процесі.

Але умови підключення газу необхідно узгодити з оператором і укласти договір на його постачання. Для цього необхідно буде заповнити заяву «Взяття на облік будівлі для заправки газової установки газовим паливом». Він повинен включати:

  • персональні дані заявника,
  • відомості про місцезнаходження будівлі,
  • декларація керівника будівництва про виконання монтажу згідно з проектом,
  • декларація позитивного випробування тиском,
  • декларація про наявність чинного висновку сажотруса.

Способи з'єднання мідних труб в газовій установці

Польські нормативи дозволяють з'єднувати газові труби з міді двома способами:

  • з використанням твердо припаяних роз'ємів,
  • за допомогою пресованих з'єднувачів.

Перший із цих методів вперше був перерахований у Постанові Міністра інфраструктури про умови, яким повинні відповідати будівлі та їх розташування від 12 квітня 2002 р. Другий метод відповідає загальним вимогам щодо герметичності газової установки. та її безпечність, визначену польськими стандартами. Для з'єднання мідних труб можна використовувати:

  • мідні конектори та бронзові конектори для капілярної пайки,
  • пресовані мідні та бронзові з'єднувачі,
  • різьбові з'єднувачі з бронзи.

Якщо перші два типи виробів використовуються для з’єднання мідних труб, то різьбові з’єднувачі можна використовувати для з’єднання мідних і сталевих труб. Також варто пам'ятати, що флюс знадобиться при пайці мідних елементів з бронзовими з'єднувачами.

Проведення мідних труб в газовій установці

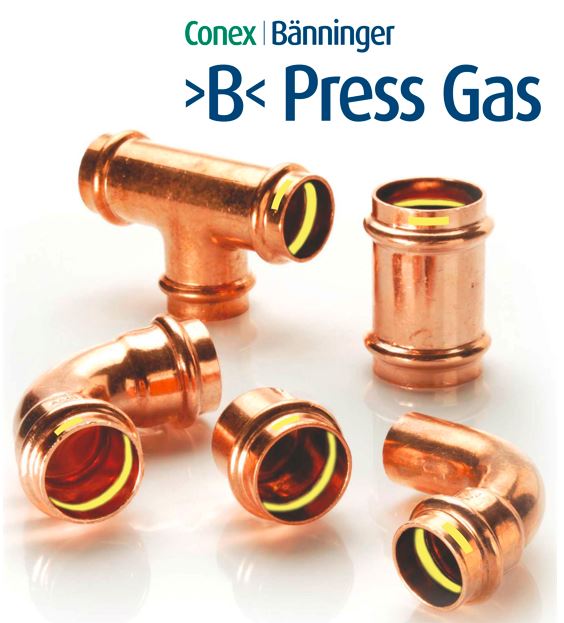

B Прес Газова арматура Мідна газова установка підлягає суворішим обмеженням, ніж система з чорних сталевих труб, з’єднаних зварюванням. Перш за все, пам'ятайте, що мідні труби не можна розміщувати зовні будівлі. Вони придатні тільки для внутрішнього застосування. Як ми зазначали раніше, їх не можна пропускати через закриті канали або будь-яким чином закривати (наприклад, штукатурити).

Причиною заборони на використання мідних труб на зовнішніх стінах будівлі є різниця між температурою газу, що пропускається, і температурою повітря, через що на їх поверхні може конденсуватися водяна пара. У випадку зі сталевими трубами ця проблема не виникає.

У деяких монтажників виникають сумніви щодо прокладання мідних труб на сходовій клітці багатоквартирного будинку. Варто зазначити, що стіна, яка відокремлює окремі квартири від загального коридору, не є зовнішньою стіною будинку. Тому прокладка мідних труб за газовим лічильником або за відводом в окрему квартиру трактується як дозволена.

Переваги обміну на новій платформі лояльності OnnTop!

Переваги та недоліки мідних газових установок

Недарма мідні труби широко застосовуються як в житловому, так і в промисловому будівництві. Завдяки своїм хорошим фізичним властивостям вони використовуються в багатьох різних установках. Які їх переваги найбільш важливі з точки зору газових систем опалення?

  • Стійкість до руйнівних факторів - мідні труби стійкі до різних шкідливих факторів, особливо високих температур. Завдяки цьому їх можна використовувати в екстремальних умовах, без ризику деформації або виділення небезпечних речовин. Все це призводить до збільшення терміну служби мідних труб.
  • Простота монтажу - міцність мідних труб робить їх стінки помітно тонше інших матеріалів. Завдяки цьому вони займають менше місця і легше встановлюються. Додатковою зручністю є наявність різних способів з'єднання мідних труб.
  • Естетика - раніше згадувалося, що мідні газові труби не можна закривати, тому вони залишаються видимими після встановлення. На щастя, вони мають дуже привабливий зовнішній вигляд.
  • Екологія - також варто пам'ятати, що мідь повністю придатна для вторинної переробки і не має шкідливого впливу на навколишнє середовище.

Однак слід зазначити, що мідні газові труби мають і свої недоліки. Одним із них, безсумнівно, є вже згадане обмеження щодо місця їх використання. Більш того, особливої уваги вимагає процес з'єднання мідних труб з іншими металами, які при контакті з ними швидше піддаються корозії. Тому будь-яку точку контакту слід ізолювати, наприклад, коричневою прокладкою.

Говорячи про недоліки мідних труб, не можна обійти увагою питання їх ціни. У цьому випадку вартість встановлення газової установки може бути на 40% вищою, ніж використання сталевої.
