Кожна газова установка використовує як паливо природний газ або пропан-бутан. Обидві речовини становлять потенційний ризик у разі витоку. Щоб цього не сталося, слід використовувати технології сигналізації та відсічення. ASBIG, тобто активна система безпеки газової установки, повідомляє про несправність і перекриває подачу газу. Згідно з нормативними документами, сповіщувач такого типу необхідно встановлювати в кожному приміщенні, де сумарна потужність усіх газових приладів перевищує 60 кВт. Дізнайтеся найголовніше про системи газосигналізації в газових котельнях!
Зі статті ви дізнаєтеся більше про:
- інструкції щодо використання систем виявлення газу,
- архітектура системи безпеки активної газової установки,
- встановлення сповіщувачів у багатоквартирних та одноквартирних будинках та газових котельнях.
Інструкції з використання систем газосигналізації та газових котелень
Правила встановлення газових сповіщувачів регулюються Положенням про технічні умови будівель та їх розташування . Правилами встановлено, що установки, що сигналізують про недопустимі значення концентрації газу, можуть використовуватися як в одноквартирних будинках, так і на об’єктах, де встановлено постійний нагляд для проведення заходів щодо усунення несправностей:
- Датчики газу слід встановлювати в таких приміщеннях, як підвали, газові котельні або підвали, а також в інших приміщеннях, де можливе накопичення газу під час аварій на газових мережах.
- Ці пристрої не можуть перекрити газопостачання житлової частини багатоквартирного будинку. Дозволяється встановлювати тільки індивідуальні датчики контролю стану газової установки в окремих житлових приміщеннях.
- За винятком односімейних будинків, усі сигнали тривоги, що попереджають про небезпеку вибуху, мають бути спрямовані до служб, зобов’язаних вживати превентивних заходів.
- У всіх приміщеннях із сумарною тепловою потужністю елементів газової установки понад 60 кВт повинні бути розташовані сигналізатори та запірні пристрої. Однак клапан, що дозволяє контролювати подачу палива в будівлю, повинен бути встановлений зовні - між головним краном і лінією, що входить в будівлю.
- Ці правила виключають газові установки, призначені для сільськогосподарських і виробничо-промислових цілей. Однак з міркувань безпеки датчики застосовуються в котельнях технологічних заводів або ТЕС.
Ознайомтеся з продукцією Gazex в оптовому магазині Onninen
Підводячи підсумок, слід сказати, що в газових котельнях багатоквартирних житлових будинків і об’єктів комунально-побутового призначення обов’язкове встановлення сигналізаторів та пристроїв відключення . Найчастіше ви знайдете датчики в таких приміщеннях, як кухні, їдальні, промислові цехи або склади з обігрівачами.
Які характеристики архітектури ASBIG?
Система безпеки активної газової установки – це сигнально-відключна архітектура бренду Gazex . Він спирається на кілька основних пристроїв, таких як:
- детектори газу або пропан-бутану ,

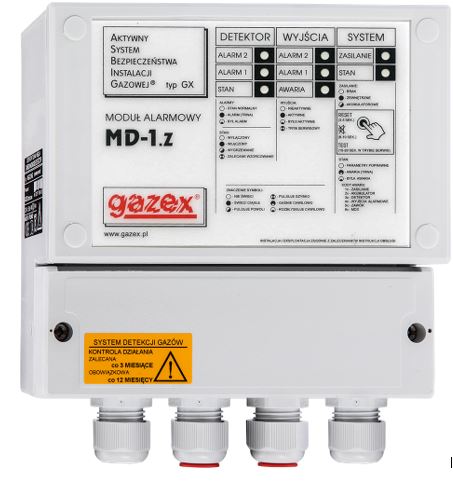

- ППК - модуль сигналізації ,

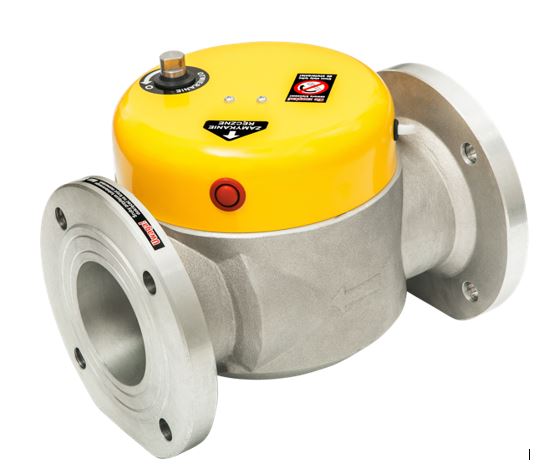

- електромагнітний запірний клапан,

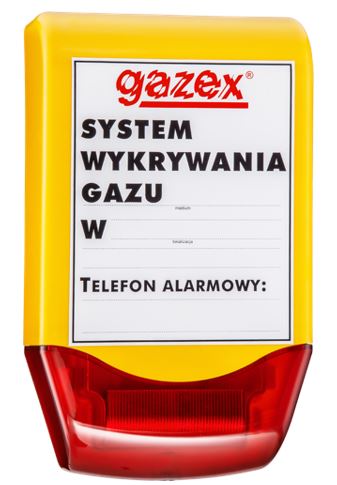

- оптико-акустичний сигналізатор .
Разом ці елементи контролюють герметичність газової установки в односімейних будинках, багатоквартирних будинках або громадських будівлях і захищають систему від ризику витоку природного або рідкого газу.

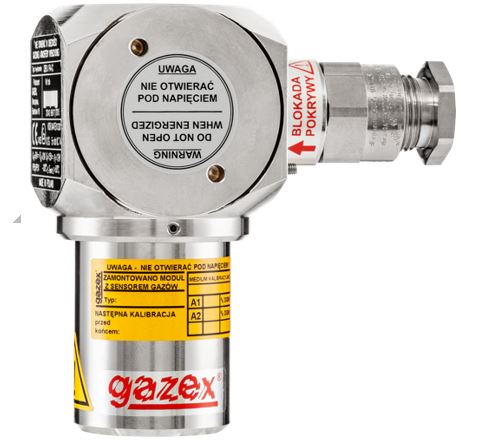

Детектори марки Gazex
Скільки датчиків газу потрібно використовувати?
Кількість детекторів, які слід використовувати для певної газової установки, залежить від кількох різних факторів. Вони включають такі аспекти, як:
- газова котельня,
- кількість газоприймачів,
- тип стелі і можлива наявність закритих просторів під стелею.
Де встановити детектори газу?
Розташування датчиків залежить від типу газової установки та архітектури будівлі. Якщо стеля приміщення плоска або має невеликий нахил, сповіщувач слід розміщувати між газоприймачем і стелею. Однак пам’ятайте, що не можна розміщувати його поблизу джерела тепла, наприклад, димоходів, що випускають вихлопні гази. Якщо приміщення увінчане гребенем і немає перешкод, що обмежують потік газу, варто розташовувати датчик не над ресивером, а в гребені.
Дещо відрізняється установка газового датчика, якщо для живлення установки використовується скраплений газ пропан-бутан. Тоді датчик слід розташувати приблизно на 20-30 сантиметрів над рівнем землі. Варто пам'ятати, що нормативні документи забороняють установку газової установки на рідкому газі в приміщеннях, де підлога знаходиться нижче рівня навколишньої землі. Подібні обмеження застосовуються до приміщень з колодязями або каналами нижче рівня підлоги.
Маєте запитання щодо галузі? Приєднуйтесь до групи Świat Instalacji!
Сенсорні датчики - про що пам'ятати?
Звертаємо Вашу увагу, що газові сповіщувачі Gazex комплектуються змінними модулями з напівпровідниковим датчиком. З часом він втрачає свої властивості, тому його потрібно калібрувати кожні 36 місяців. Під час періодичної корекції показань слід встановити змінний модуль замість наявного модуля. Однак демонтований датчик можна використовувати під час наступного калібрування датчика.
Особливу увагу слід приділяти датчикам детекторів газу, коли вони працюють в умовах високої вологості або коли вони піддаються впливу газового середовища, яке може перешкоджати роботі пристроїв. За таких обставин датчик повинен бути обладнаний датчиком іншого типу – каталітичним або інфрачервоним.
Забезпечення герметичності великих газових установок
Газову установку в будинку набагато легше захистити сигналізаторами і відсікачами, ніж, наприклад, промислову газову установку з великою кількістю ресиверів. У разі великих залів з декількома або декількома десятками обігрівачів або радіаторів необхідно прокладати дорогі електричні кабелі. Тому в даному типі об’єктів використовуються цифрові системи виявлення газу (ЦСДГ).
Цей тип технології використовує протокол зв'язку Modbus RTU , а передача даних у стандарті RS-485 дозволяє візуалізувати стан усіх датчиків на екрані монітора. Тому газова установка контролюється за допомогою спеціальної комп’ютерної програми.
Архітектура CSDG дещо відрізняється від традиційних систем ASBIG. Він включає, серед іншого, такі елементи, як:
- детектори природного газу або пропан-бутану,
- модуль управління,
- модуль візуалізації,
- запірна арматура,
- оптико-акустичний сигналізатор,
- блок живлення з акумулятором.
Варто пам’ятати, що в сповіщувачах CSDG використовуються схожі технології з ASBIG, тому їхні датчики вимагають такого ж обслуговування. Незалежно від використовуваних рішень системи сигналізації та відключення повинні підлягати регулярним перевіркам. Їх слід проводити не рідше одного разу на рік. Тільки так можна забезпечити безпеку і зручність використання газової установки вдома, в газовій котельні або в громадському закладі.
Доповніть свою газову установку рішеннями Gazex!
Кожна газова установка - в односімейних будинках, газовій котельні або в громадському закладі - повинна бути захищена від ризику витоку. Тож довіртеся бренду Gazex і обирайте систему ASBIG або CSDG!
