Grundfos ALPHA1 L – ефективне поєднання традицій і сучасності

Додано: пʼятниця, 26.07.2024


У технічних пристроях інсталятори, дистриб’ютори та користувачі завжди цінували відомі, перевірені та надійні рішення. Вони також очікують, що сучасні пристрої мають передові технології, які спрощують монтаж, введення в експлуатацію, експлуатацію та обслуговування та гарантують дотримання жорстких вимог щодо енергоефективності та раціонального використання енергії. Що стосується циркуляційних насосів для домашніх установок, насоси Grundfos ALPHA1 L пропонують таке поєднання функцій.

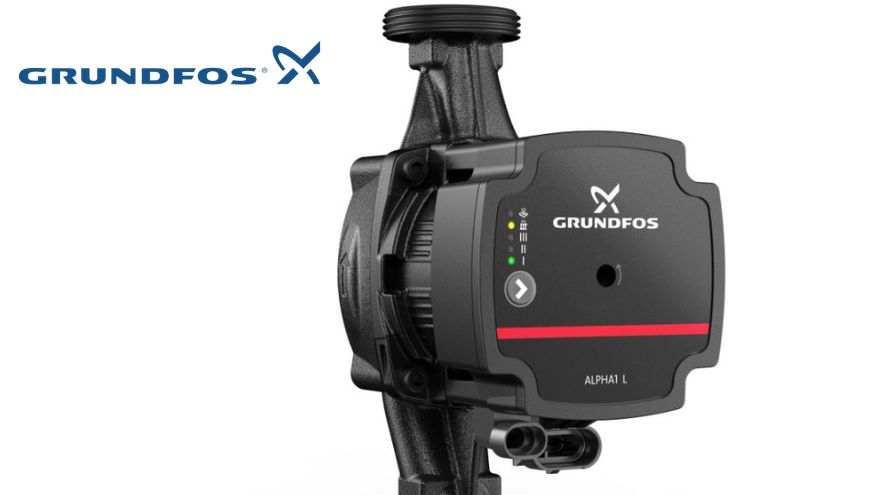

Pompa obiegowa Grundfos Alpha1 L

Перегляньте насоси Grundfos Alpha1 в оптовому магазині Onninen

ALPHA1 L – види регулювання

Насоси ALPHA1 L успадкували від своїх надійних попередників, насосів UPS Series 100, ручне перемикання передач, тобто вибір однієї з трьох постійних швидкостей обертання. На панелі керування цих насосів вибрана передача позначається простою комбінацією діодів.

Ustawienie rodzajów regulacji na panelu obsługowym pompy ALPHA1 L

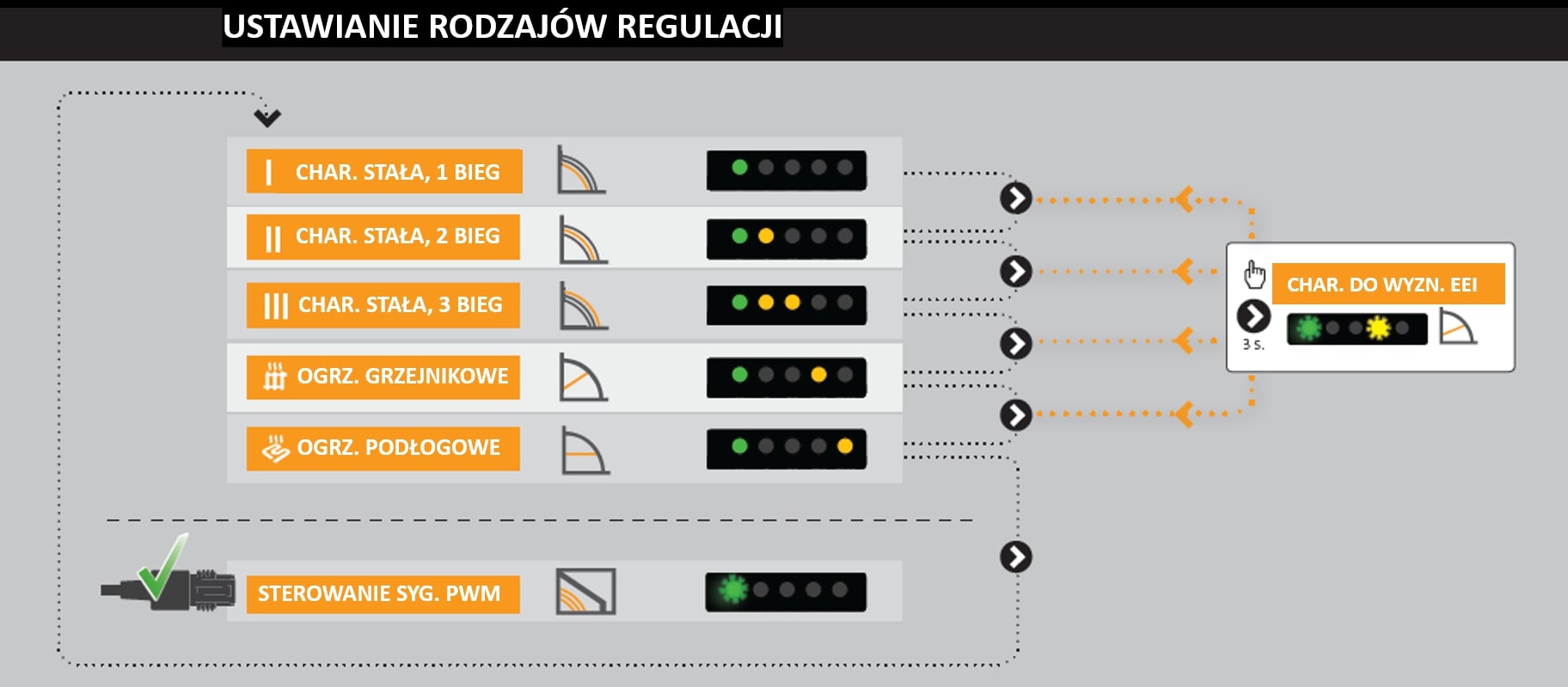

Фото 1. Встановлення видів регулювання на панелі управління насоса ALPHA1 L

Кількість діодів, що горять в одній послідовності, визначає швидкість насоса, тобто вибір однієї з трьох постійних характеристик. Завдяки широкому використанню термостатичних клапанів у нових радіаторних установках і дедалі популярнішому використанню теплої підлоги типи регулювання були розширені, включаючи пропорційне регулювання та регулювання, яке підтримує постійний тиск у всьому діапазоні потужності насоса. Перший, додатковий тип регулювання є кращим у радіаторних установках, а другий – у системах теплої підлоги. На панелі керування кожен із цих двох типів налаштувань позначається жовтим світлодіодним індикатором поруч із відповідним значком.

Sygnalizacja wyboru rodzaju regulacji preferowanego do instalacji grzejnikowej i instalacji ogrzewania podłogowego

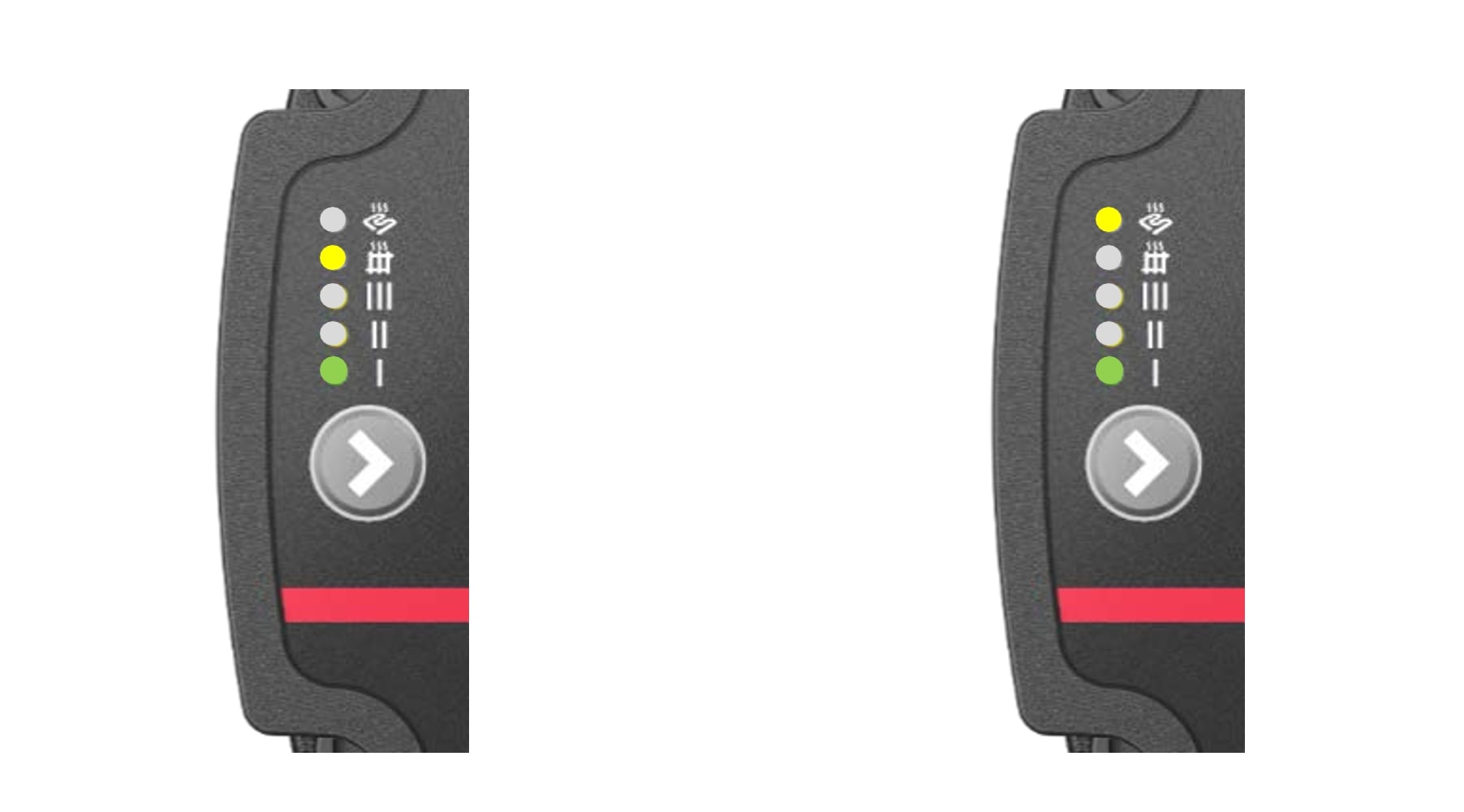

Фото 2. Сигналізація вибору типу регулювання, який є кращим для встановлення радіаторів і теплої підлоги

ALPHA1 L – висока ефективність в результаті енергозбереження

Після впровадження директиви EuP щодо енергоефективності циркуляційних насосів традиційні насоси, оснащені асинхронним двигуном, не змогли задовольнити її вимоги. З цієї причини в насосах Grundfos ALPHA1 L використовується двигун з електронною комутацією (EMC) з неодимовими постійними магнітами в роторі. Завдяки цьому для всіх типорозмірів цих насосів індекс енергоефективності EEI нижче 0,20. Чим нижчий EEI, тим більша енергоефективність. Вимоги директиви для циркуляційних насосів встановлюють цей показник на рівні 0,23, тому ALPHA1 L більш ніж відповідає вимозі. Значення EEI визначається для точно визначених характеристик регулювання. Активується натисканням і утриманням протягом 3 секунд кнопки вибору типу регулювання на панелі керування насосом (фото 1). Під час нормальної роботи насоса вибір цієї характеристики не виправданий.

Перегляньте насоси Grundfos Alpha1 в оптовому магазині Onninen

ALPHA1 L – насос із різноманітним застосуванням

Циркуляційні насоси Grundfos працюють не тільки як автономні пристрої, але в багатьох установках вони співпрацюють з контролерами котлів або теплових насосів. Щоб розширити сферу застосування насосів ALPHA1 L, вони можуть управлятися за допомогою низьковольтного цифрового ШІМ-сигналу. Управління сигналом ШІМ передбачає зміну швидкості насоса в залежності від шпаруватості сигналу. Для вхідного сигналу ШІМ з профілем A, який використовується для опалювальних установок, швидкість насоса зменшується зі збільшенням робочого циклу цифрового сигналу. Насос досягає максимальної швидкості, коли коефіцієнт заповнення менше 10%, і мінімальної швидкості, коли коефіцієнт заповнення перевищує 84%. Зв'язок двосторонній. Від насоса до контролера передається така інформація: інформація про поточне споживання електроенергії, зупинку насоса через блокування ротора та несправність електроніки.

Przykładowy przebieg modulowanego cyfrowego sygnału sterującego

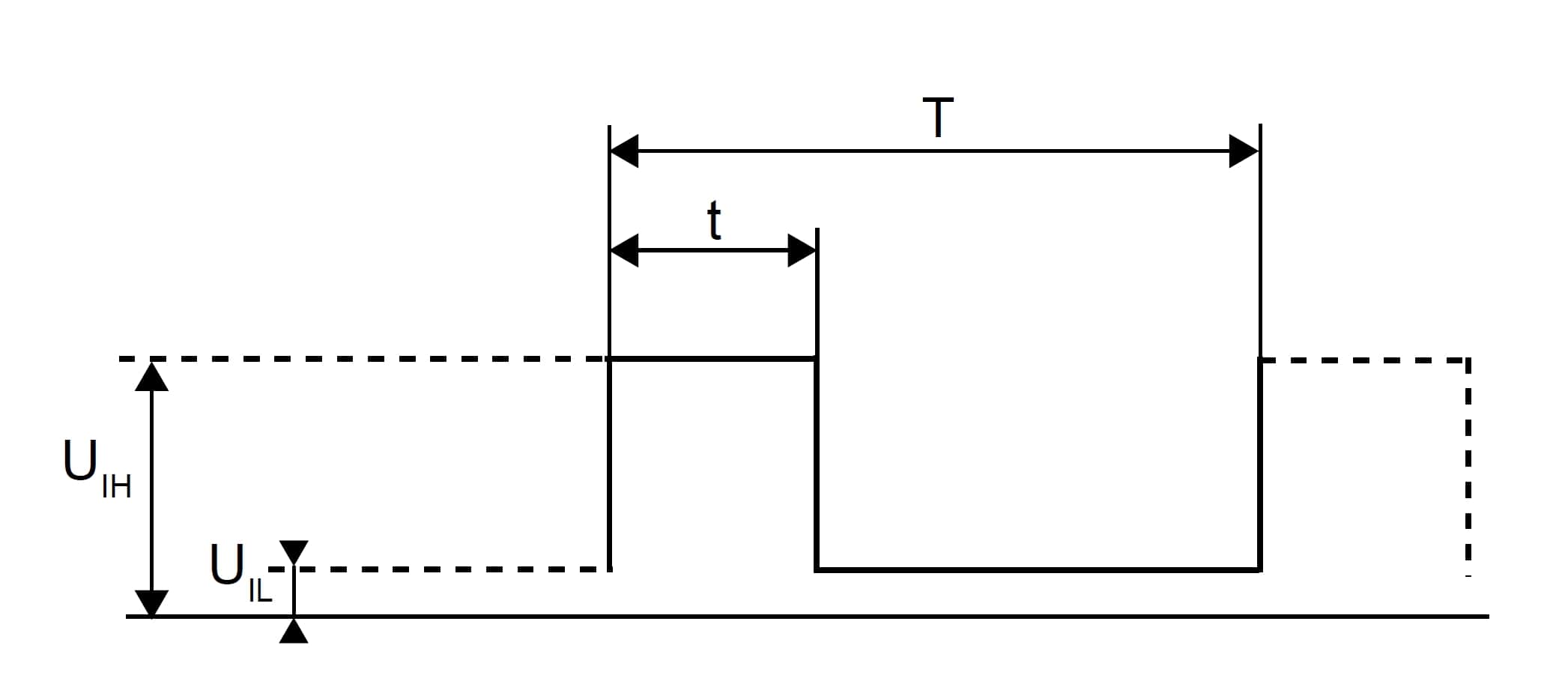

Фото 3. Приклад сигналу модульованого цифрового сигналу керування: t – час високого рівня сигналу, T – період сигналу керування, UIH – рівень високої напруги, UIL – рівень низької напруги

Фактор заповнення:

d = 100 xt/T [%]

Якщо насосом керується сигнал ШІМ, на панелі керування блимає зелений світлодіод (фото 1). Якщо кабель управління від'єднано або сигнал дорівнює нулю, насос переключиться на раніше вибраний тип управління.

Завдяки компактній конструкції, можливості керування за допомогою ШІМ-сигналу та роботі при вищих температурах навколишнього середовища, ALPHA1 L підходить для більшості опалювальних установок. Це означає, що ви можете легко замінити пошкоджений або енергоефективний насос, заощадивши час і гроші.

Grundfos GO – програма, яка полегшує заміну старих насосів на ALPHA1 L

Narzędzie GO Replace w aplikacji Grundfos GO do znajdywania zamiennika pomp obiegowych

Висока енергоефективність насоса ALPHA1 L і можливість керування ним за допомогою ШІМ-сигналу роблять насос хорошим вибором для заміни старих, набагато менш ефективних насосів, як тих, що встановлюються окремо в установці, так і тих, що встановлюються в котлах і контролюються. їх регуляторами. Додаток Grundfos GO на мобільних пристроях дозволяє не тільки знайти відповідний розмір насоса ALPHA1 L на заміну старим або пошкодженим насосам, але й вказує оптимальні налаштування. Звіт, створений у додатку, також містить інформацію про те, як встановити насос (у багатьох випадках достатньо замінити лише головку старого насоса, не демонтуючи корпус) та про приблизну економію електроенергії в результаті заміни старого насоса. з ALPHA1 L.

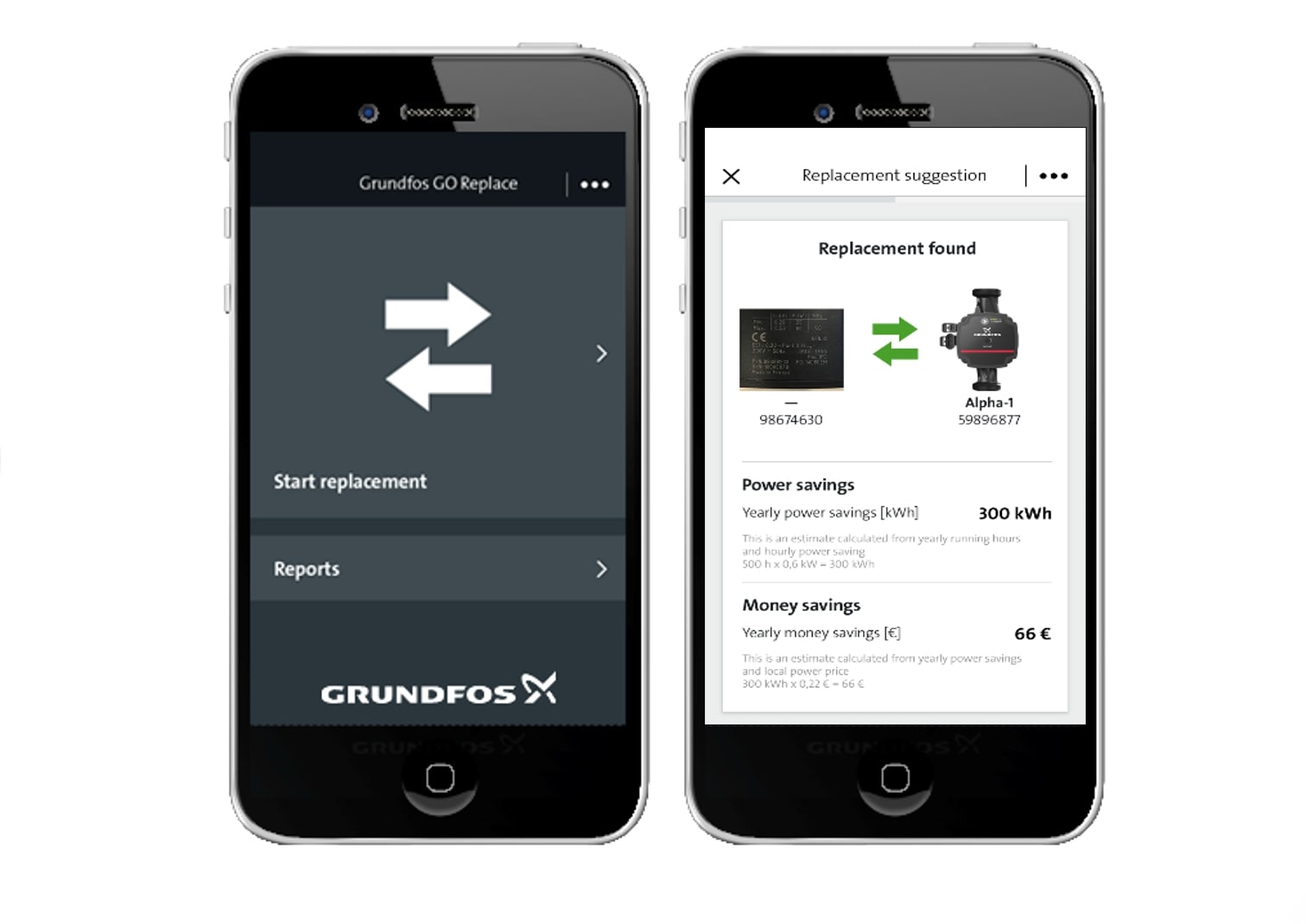

Фото 4. Інструмент GO Replace у Grundfos GO для пошуку циркуляційних насосів для заміни

Перегляньте насоси Grundfos Alpha1 в оптовому магазині Onninen

ALPHA1 L – діагностика аварійних станів

У сучасних пристроях велике значення надається чіткому сповіщенню про несправності. Якщо насос ALPHA1 L виявляє хоча б одну несправність, найнижчий світлодіод на панелі керування змінює колір із зеленого на червоний. Тип несправності визначається жовтим діодом, який супроводжує червоний діод. Якщо жовтий діод горить в крайньому від червоного положенні, це означає, що вал насоса заблокований, але цю поломку можна легко усунути. Насос живиться від однофазної мережі з ефективною напругою 230 В. Якщо напруга живлення падає, але не опускається нижче 160 В, насос буде працювати зі зниженим ККД. Однак, якщо напруга живлення впаде нижче 150 В, насос зупиниться, а жовтий світлодіод загориться на одну позицію ближче до червоного світлодіода.

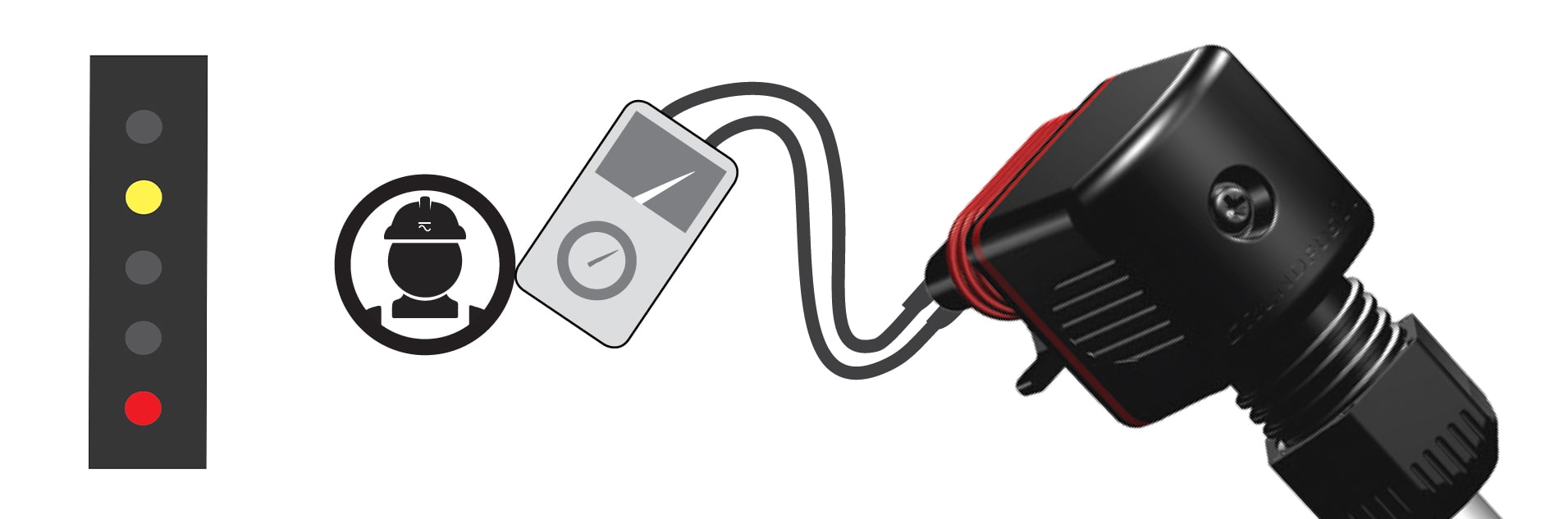

Sygnalizacja zatrzymania pompy z powodu zbyt niskiego napięcia zasilania

Фото 5. Сигнал зупинки насоса через занадто низьку напругу живлення

Цей вид поломки легко виявити і після підвищення напруги насос повернеться в нормальний режим роботи. Якщо насос зупиняється і світиться жовтий світлодіод, найближчий до червоного, це свідчить про несправність електричних модулів насоса. Це єдиний випадок несправності, який дає право на заміну насоса.

Postępowanie przy awarii modułów elektronicznych pompy

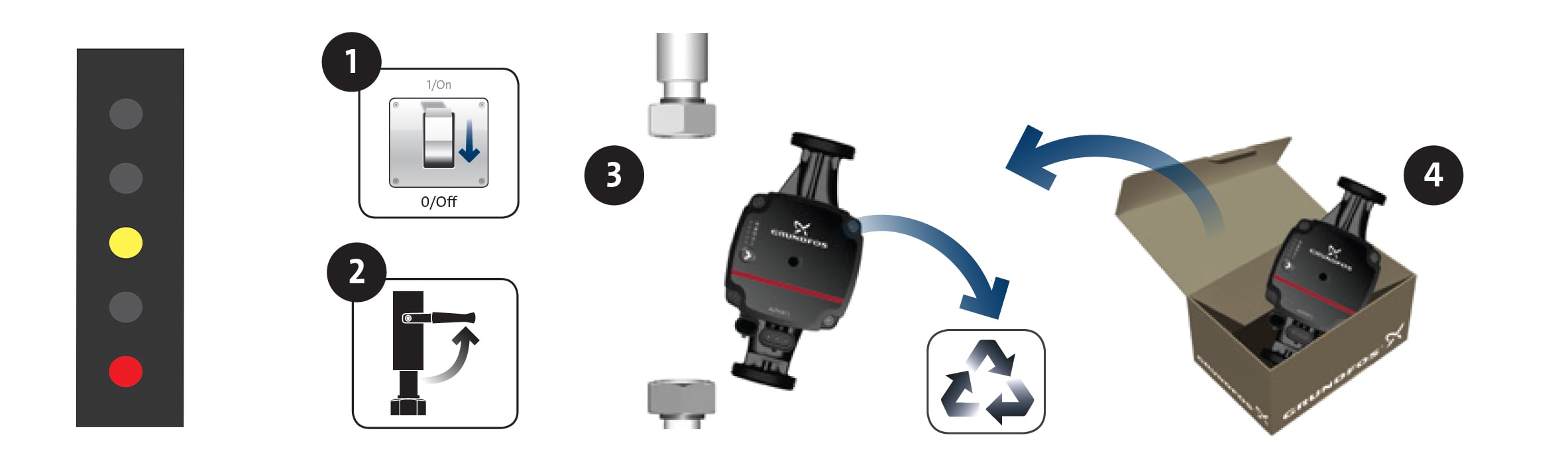

Фото 6. Порядок дій при виході з ладу електронних модулів насоса. 1 - відключення електроживлення, 2 - закриття запірної арматури, 3 - заміна насоса, 4 - відправка пошкодженого насоса в авторизований сервісний центр Grundfos

Відкладення сполук кальцію або інших домішок у воді може призвести до блокування вала, на якому встановлений ротор двигуна, що найчастіше відбувається після літньої зупинки насоса. У насосах ALPHA1 L використовується керамічний вал, що зменшує його схильність до блокування. Однак у разі виникнення такої ситуації в насосі ALPHA1 L використовується просте рішення, перевірене на традиційних циркуляційних насосах UPS - вал розблоковується механічно. Зазвичай цей метод ефективний і може використовуватися як інсталятором, так і користувачем.

Odblokowywanie wału pompy ALPHA1 L

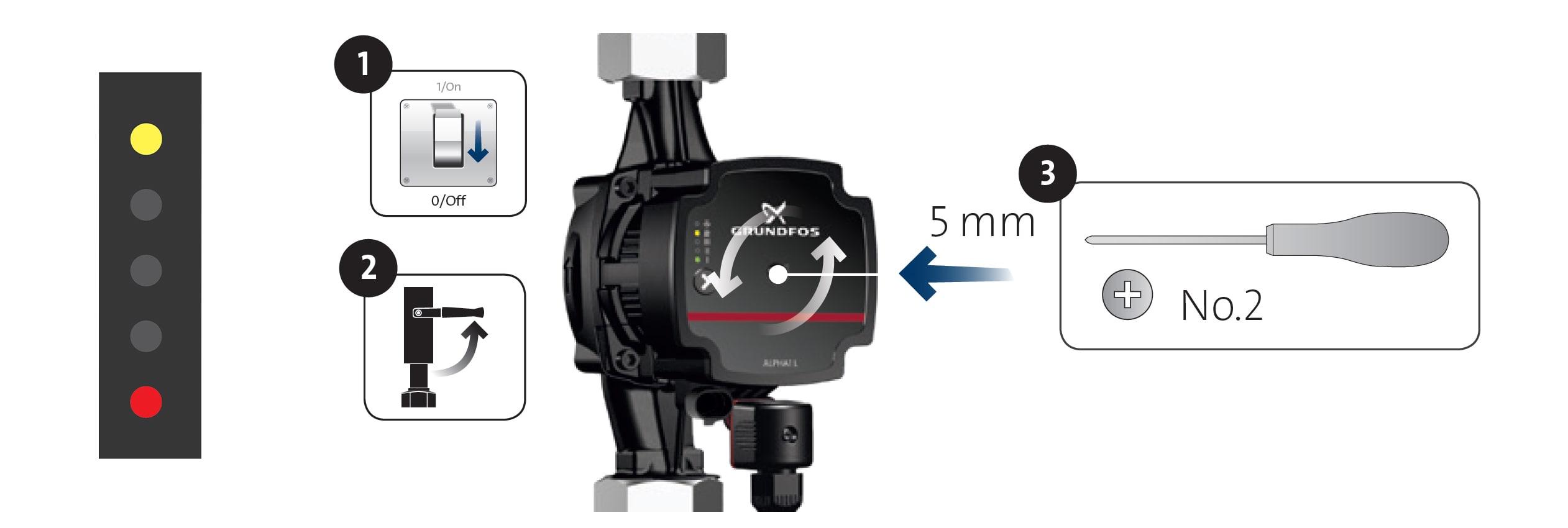

Фото 7. Розблокування валу насоса ALPHA1 L: 1 - відключення електроживлення,
2 - закриття запірної арматури, 3 - натискання і обертання викруткою стопорного гвинта

Pompa obiegowa ALPHA1 L objęta jest pięcioletnią gwarancją

Насос ALPHA1 L поєднує в собі особливості традиційних циркуляційних насосів, які десятиліттями встановлювалися в системах опалення будинків, а також успішно використовує сучасні технології. Таким чином, основними перевагами цього насоса є:

  • простий вибір характеристик управління за допомогою однієї кнопки на панелі управління,
  • окремі типи регулювання, призначені для радіаторних установок і теплої підлоги,
  • можливість зовнішнього керування насосом за допомогою сигналу ШІМ,
  • простий і ефективний спосіб розблокування валу насоса,
  • висока енергоефективність і низький рівень шуму,
  • сигналізація про правильну роботу насоса і стани тривоги на світлодіодних індикаторах,
  • Додаток Grundfos GO, що дозволяє визначити оптимальні налаштування та оцінити економію при заміні старого насоса на ALPHA1 L

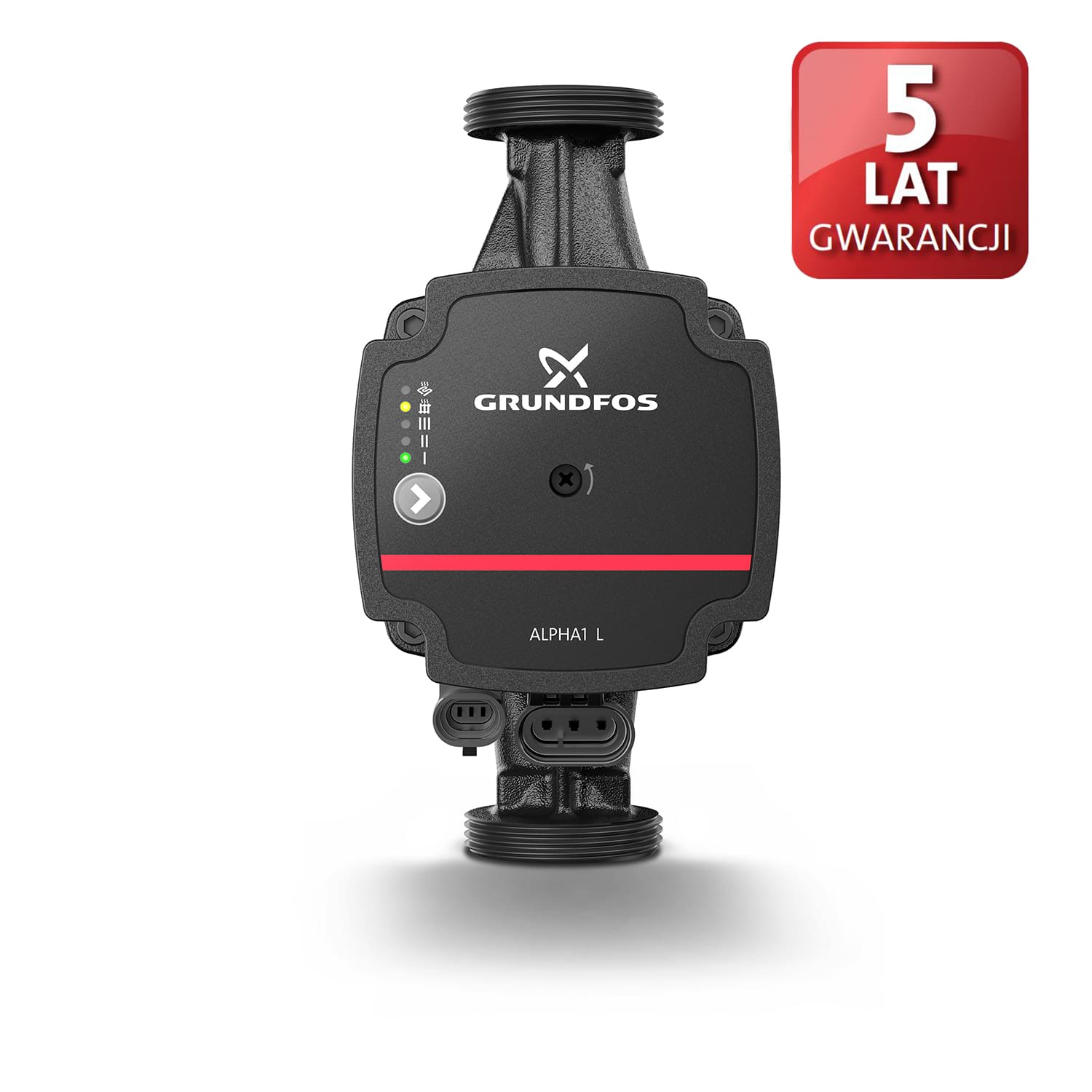

Фото 8. На циркуляційний насос ALPHA1 L поширюється п'ятирічна гарантія

Збігнєв Васкевич

Зовнішній експерт

Grundfos Pompy Sp. z o

ALPHA1 L – основні технічні дані

Максимальна продуктивність 3,6 м³/год
Максимальна висота підйому 6,5 м
Максимальна температура рідини 95°C
Максимальна температура навколишнього середовища 55°C
Максимальний тиск в системі 10 бар
Максимальна в'язкість 10 мм²/с
Споживана потужність 4 - 60 Вт
Рівень звукового тиску <32 дБ(А)
Рівень захисту IP X4D
Показники EEI 0,20
