Електричний опір в установках – як правильно підібрати параметри?

Додано: четвер, 19.09.2024


У побутових і промислових установках вирішальне значення має не тільки значення електричної напруги, але й інші параметри, що впливають на безпеку протікання струму в електроустановках. Одним із ключових елементів є опір, тобто електричний опір у дротяному колі. Це одна з фізичних величин, важлива з точки зору електроустановок, а точніше, їх будівництва з нуля.   Чи вмієте ви визначати величину опору електроприладів та установок? Перегляньте посібник, і ваша робота буде безпечнішою!

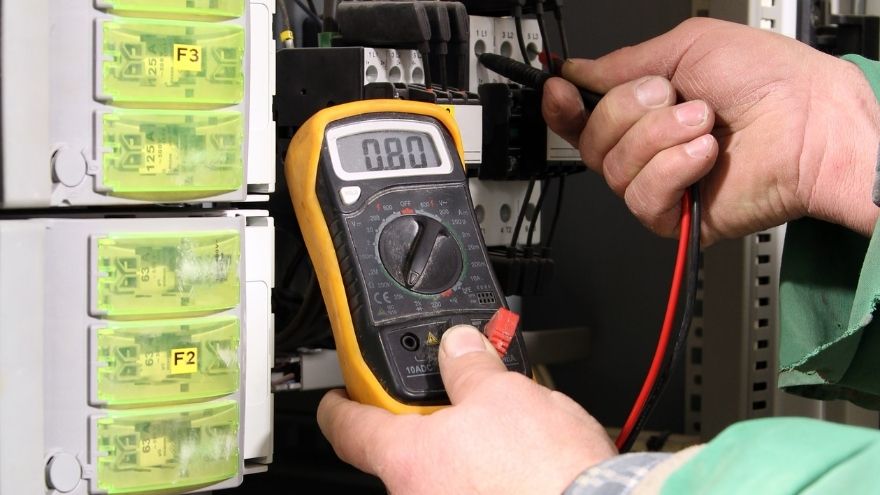

Elektroinstalator sprawdza pomiar rezystancji uziemienia miernikiem

Перевірте вимірювачі опору заземлення в оптовику Onninen

Що таке електричний опір - опір?

Визначення електричного опору просте. Одиницею електричного опору є Ом (Ω). Опір – це опір, який провідник надає потоку струму в електричну розетку або інший пристрій, який використовує електрику для виконання роботи.

FLUKE 1630-2 FC клещі для вимірювання опору заземлення та струму витоку 4829532 На практиці опір можна визначити, знаючи напругу та електричний струм. Важливо, щоб розрахункові значення стосувалися ланцюгів постійного струму. Конкретне електричне та модульне обладнання може нормально функціонувати без ризику пошкодження лише тоді, коли ми знаємо оптимальне значення опору та інших параметрів установки, що будується або модернізується.

В електроустановках точне вимірювання опору ізоляції має вирішальне значення. Ізоляцією можуть бути різні матеріали, наприклад, гума, папір, скло, дерево, пластик. Це призводить до нижчого або більшого опору залежно від матеріалу, який використовується для захисту проводів в установці.

Є два правила:

  1. Чим вище значення опору, тим менший струм в установці. Якщо опір ізоляції занадто високий, це може означати пошкодження кабелю, напр.
  2. Чим менший опір (значення електричного опору), тим більший струм. Так само при пошкодженні ізолятора або перегріві електричних з'єднань з проводами значення вимірювань можуть істотно відрізнятися.

Тому вимірювання опору має вирішальне значення, щоб уникнути можливого пошкодження електроустановок і забезпечити належне функціонування установки.

Як розрахувати формулу електричного опору?

На жаль, вимірювання електричного опору не можна проводити в працюючій установці, тобто в тій, де постійно протікає струм. Головним чином тому важливо заздалегідь виміряти напругу та струм. Це два параметри, які впливають на те, наскільки високим або низьким буде розрахунковий опір електроустановки.

Формула для розрахунку електричного опору: R = U/I , де:

R – опір.

U – електрична напруга.

I – електрична напруженість.

Співвідношення між напругою та струмом в електроустановці має вирішальне значення для точного вимірювання опору. Причому в розрахунках слід враховувати види перевантажень і довжину проводів в електричній мережі. На практиці опір пропорційний довжині провідника, але обернено пропорційний його поперечному перерізу. Крім того, це залежить від матеріалу, який використовується для ізоляції та передачі струму.

Коли доцільно вимірювати опір заземлення?

Вимірювач опору заземлення Sonel MRU-10 WMPLMRU10 На практиці вимірювання опору заземлення необхідно вже на етапі планування інвестицій у будівництво. Це полегшує подальше встановлення відповідних розрядників перенапруги , які захищають всю електричну установку від перенапруг, а також пристрої, підключені до мережі.

Аналіз опору заземлення важливий для подальшого забезпечення належного функціонування електричних установок та установок блискавкозахисту. Температура навколишнього середовища тут не має великого значення, хоча вона може викликати невеликі відхилення в вимірюваннях.

Вимірювання опору використовується в різних ситуаціях - не тільки при ризику перевантаження електрогенераторів, а також при надмірному навантаженні електроустановки в будівлі. Такі вимірювання щодо заземлення корисні, коли:

  • будівництво нових електроустановок,
  • модернізація існуючих установок,
  • збій електрики вдома або на підприємстві.

Визначення опору (параметр Ом) впливає на рівень безпеки користування електроустановкою, а також дозволяє швидко виявити, чи не пошкоджений який-небудь провід в системі.

Вимірювання опору також необхідне, щоб перевірити, чи правильно працюють вимикачі надструму та пристрої захисного відключення в електроустановці.

Як правильно вимірювати опір заземлення за допомогою вимірювача?

Вимірювач опору заземлення MRU-30 із сертифікатом калібрування WMPLMRU30 Приладом, необхідним для вимірювання опору в справній електроустановці, є омметр або мультиметр. Для вимірювання опору необхідно:

  1. Переконайтеся, що ваше робоче місце безпечне. Перевірити технічний стан щупа та щупів.
  2. Підключіть вимірювальні щупи до лічильника та до електроустановки.
  3. Встановіть параметри вимірювача для вимірювання опору струму.
  4. Коли лічильник виміряє падіння напруги, ви отримаєте результат вимірювання.

Увага! Відповідно до стандарту PN-IEC 60364-6 максимально допустиме значення опору захисного заземлення становить 30 Ом.

Випробування електричного опору проводяться двома методами - точковим і в залежності від часу. Другий варіант більш точний і дозволяє точно визначити опір, незалежно від температури навколишнього середовища.
