Ефективний трубопровід в зимових умовах - нагрівальні кабелі Devi

Додано: четвер, 04.03.2021


Трубопроводи є важливою частиною будь-якої будівлі. Без належного захисту вони можуть бути пошкоджені, ремонт яких може бути дуже дорогим. Спосіб уникнути подібних ситуацій - встановити системи опалення DEVI для захисту трубопроводів.

Ефективний трубопровід в зимових умовах - нагрівальні кабелі Devi

Системи захисту трубопроводів DEVI можна встановлювати на трубах у внутрішніх і зовнішніх установках будівель будь-якого призначення, а також на наземних і підземних трубопроводах. Вони включають нагрівальні кабелі, термостати та монтажні аксесуари. Завдяки термостатам DEVIreg™ можна забезпечити оптимальні умови роботи та досягти конкретного ефекту з найменшими витратами енергії.

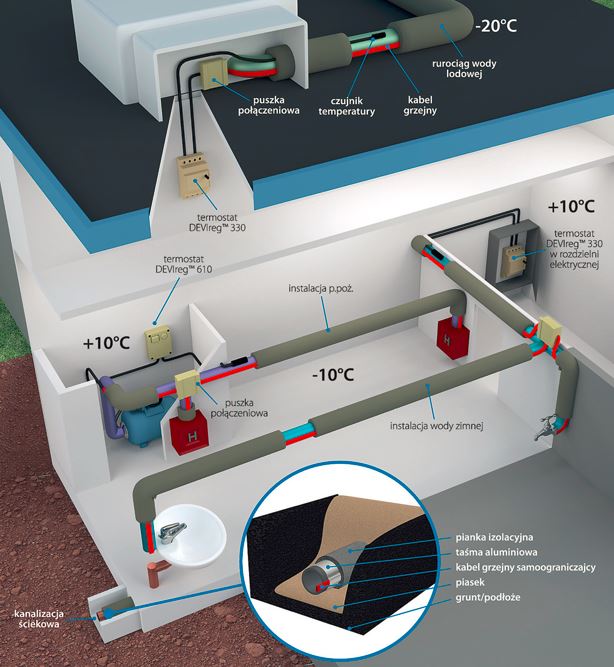

трубні опалювальні установки з нагрівальним кабелем devi

На додаток до основної мети усунення пошкоджень від морозу, є багато додаткових переваг, які надають системи DEVI. Це:

  • труби без льоду,
  • постійний потік в трубах,
  • зменшення глибини установки труб   під землею,
  • відсутність витрат на ремонт після суворої зими,
  • безкоштовне перевезення жирної продукції,
  • ефективне гаряче водопостачання.

Терморегулятори та нагрівальні кабелі DEVI в оптовій пропозиції


Вибір системи опалення

Процедура вибору системи DEVI включає в себе наступні кроки: розрахунок тепловтрат, вибір нагрівального кабелю, визначення довжини контурів, вибір контрольних і монтажних аксесуарів.

Вибір потужності нагрівальних кабелів передбачає визначення тепловтрат, що виникають внаслідок необхідності підтримувати постійну плюсову температуру всередині труби та передбачувану найнижчу температуру навколишнього середовища. Втрати можна визначити розрахунковим шляхом або скористатися готовими таблицями.

Вибір нагрівальних кабелів

Для обігріву труб можна використовувати нагрівальні кабелі типу постійної потужності   DEVIflex   або самообмежувальні кабелі   DEVIpipeguard   і   DEVIiceguard . На практиці самообмежувальні кабелі з одиничною потужністю 10 Вт/м, 18 Вт/м, 25 Вт/м і 33 Вт/м при температурі 10 o C або кабелі з постійною одиничною потужністю 10 Вт/м і Найчастіше використовуються 18 Вт/м.

Вказівка одиничної потужності для самообмежувальних кабелів при конкретній температурі є необхідною, оскільки величина потужності, що розсіюється на них, змінюється обернено пропорційно змінам температури навколишнього середовища.

Це означає, що ці кабелі автоматично регулюють кількість розсіюваної на них потужності відповідно до температури навколишнього середовища. Кабелі постійного живлення розсіюють постійну кількість енергії, незалежно від змін температури навколишнього середовища.

При проектуванні установки обігріву труб із самообмежувальним нагрівальним кабелем необхідно враховувати той факт, що потужність нагрівального кабелю зростає зі зниженням температури навколишнього середовища. Це визначає вибір його максимальної довжини, а отже, і потужності, що розсіюється по всій довжині кабелю, внаслідок вибраного запобіжника в ланцюзі електроживлення.

Вибір регуляторів нагрівальних кабелів

Як кабелі постійної потужності, так і кабелі з самообмеженням вимагають використання контрольного термостата, завдяки якому нагрівальний кабель буде підтримувати відповідну температуру всередині труби. Крім того, у разі захисту труб, термостат діє як перемикач для всієї системи опалення поза зимовим періодом. Це також стосується самообмежувальних кабелів, які споживають електроенергію навіть при відносно високій температурі навколишнього середовища. Використовуваний тип регулювання температури і спосіб її розширення залежать від конкретної установки. Двома найбільш часто використовуваними методами є контроль за допомогою вимірювання температури повітря навколо трубопроводу (датчик температури повітря) і контроль за допомогою вимірювання температури безпосередньо на трубопроводі (контактний датчик). Найчастіше використовуються такі термостати   DEVIreg™ 330, DEVIreg™ 316 або EKC-302A призначені для встановлення в електричному розподільчому щиті на рейці TH. Також можна використовувати терморегулятор   DEVIreg™ 610   для поверхневого монтажу. На термостаті виставляється необхідна температура.

Система опалення трубопроводів - практична інформація

Для системи обігріву трубопроводу з використанням гріючих кабелів потрібні наступні основні умови:

  • кабель по всій довжині прикріпити до поверхні труби за допомогою самоклеючої алюмінієвої стрічки,
  • у випадку з пластиковими трубами (ПВХ, ПП, ПЕ), перед укладанням кабелю на трубу, в місці монтажу наклейте на поверхню труби самоклеючу алюмінієву стрічку, щоб захистити поверхню труби від перегріву,
  • екрани нагрівального кабелю повинні бути підключені до захисного провідника електроустановки,
  • нагрівальні кабелі не можна прокладати при температурі навколишнього середовища нижче -5oC,
  • нагрівальні кабелі постійної потужності не можуть торкатися або перетинатися один з одним,
  • система опалення повинна бути підключена до електроустановки електриком з відповідною кваліфікацією SEP.
