Ефективний контроль показань: термореле і реле перевантаження

Додано: неділя, 14.04.2024


Теплове реле (також відоме як реле перевантаження) – це поширений запобіжний пристрій в електроустановках. Він захищає електродвигун від пошкоджень через зупинку, перевантаження, тривалі пуски або обрив фази. Окрім захисту двигуна, реле перевантаження забезпечує ефективний контроль показань. Коли спрацьовує тепловий захист і яке теплове реле слід вибрати?

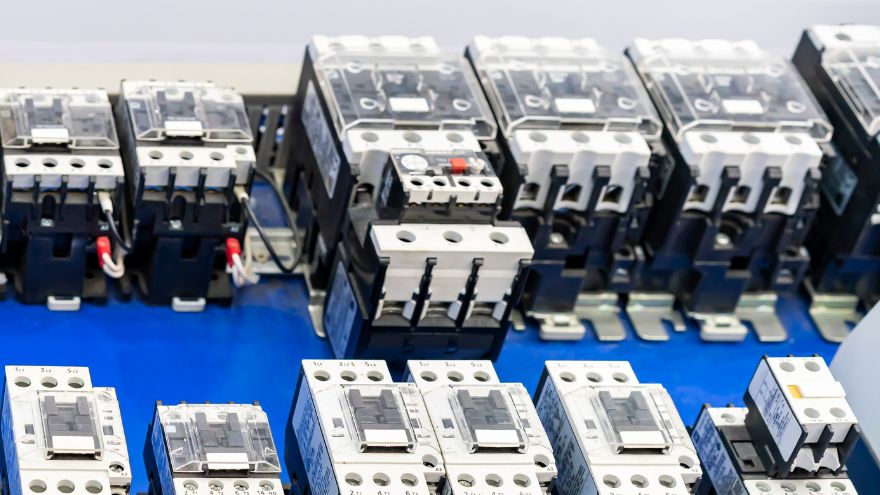

Styczniki i przełączniki przeciązeniowe na szynie na niebieskim tle

Перевірте теплові реле у оптового продавця Onninen

Що таке реле перевантаження?

Реле перевантаження EATON ZB12-16 Реле перевантаження є одним з ключових засобів захисту електричних систем. Воно забезпечує захист і керування роботою двигунів, трансформаторів, промислових печей та інших електричних пристроїв. Воно захищає двигун від перегріву, перевантаження та збоїв, спричинених надмірним струмом. Воно є важливим в екстремальних умовах роботи. Крім того, реле перевантаження дозволяє точно контролювати електричне навантаження. Збільшення струму вище допустимого, безпечного рівня призводить до спрацьовування реле перевантаження, яке негайно вимикає силове коло, запобігаючи пошкодженню контактора та всього пристрою. Встановлення реле перевантаження не є великою проблемою для електрика. У більшості випадків вони підключаються безпосередньо до робочого кола та контакторів.

Як працює теплове реле?

Коли обмотка електродвигуна нагрівається, термореле змінює форму та стан, використовуючи для цього властивості біметалу (біметалевих пластин). Струм двигуна протікає через резистори. Коли температура перевищує певне значення, наприклад, через вихід з ладу двигуна, резистори викликають нагрівання біметалу. Досягнення робочої температури призводить до додаткового викривлення пластин, що вимикає термовимикач. У критичний момент робоче коло повністю розривається, тому нічого небезпечного для машини та персоналу не станеться.

Як вибрати теплове реле?

Правильно підібране теплове реле впливає на безпеку та ефективність роботи, а також на оптимальний термін служби пристроїв. Воно захищає не лише машини, а й людей, які ними керують. Воно дозволяє мінімізувати ризик простою через вихід пристрою з ладу. Тому до придбання реле слід підходити ретельно, і найкраще проконсультуватися з досвідченим електриком або іншим спеціалістом, знайомим з цією темою.

Теплове реле Schneider Electric 2,6-3,7A, LC1/LP1

При виборі теплового реле слід звернути увагу на такі параметри, як:

  • клас тригерів,
  • діапазон налаштувань струму,
  • спосіб складання,
  • тип головного контактного з'єднання,
  • кількість і тип допоміжних контактів,
  • максимальна номінальна робоча напруга (Ue),
    додаткові функції.

Для захисту електродвигунів від перевантаження найчастіше використовуються реле з класом спрацьовування 10А та 10 (легкий та традиційний пуск двигуна). Номінальний струм реле підбирається під номінальний струм двигуна - це значення має бути в межах діапазону налаштування струму теплового реле.

Реле у оптового продавця в Оннінені

Реле перевантаження Schneider Electric TeSys LRD 1-1.6A У оптовому магазині електротоварів Onninen ви знайдете реле перевантаження з різними параметрами та функціями, що дозволяє точно підібрати захисний пристрій для реалізованого проекту. Ми пропонуємо надійні та безпечні теплові реле від таких брендів, як Eaton та Schneider Electric Polska. Вони забезпечують ефективний, довготривалий захист пристроїв та точне керування роботою двигуна та всіма електричними процесами. Більшість теплових реле мають широкий діапазон регулювання номінального струму та призначені для безпосереднього монтажу.
