Завдяки циркуляційним насосам можна ефективно розподілити рідини по установці до ресиверів і забезпечити правильні робочі параметри ЦО. Перевірте, які бувають типи циркуляційних насосів центрального опалення, як їх вибирати та монтувати.
У цій статті:
- Ви знайдете інформацію про типи, вибір та встановлення циркуляційних насосів центрального опалення
- Ви дізнаєтесь про переваги та недоліки насосів з мокрим і сухим ротором та про те, як підключити насос до джерела живлення.
- Ви дізнаєтесь про найважливіші запитання та відповіді щодо таких питань, як: ознаки некоректної роботи циркуляційного насоса, способи запобігання гідроудару та ін.
Що ти шукаєш?
Циркуляційний насос центрального опалення – види
Існує два основних види циркуляційних насосів центрального опалення - безмоторний і з сухим ротором. Вони відрізняються в першу чергу конструкцією, яка визначає спосіб кріплення двигуна.

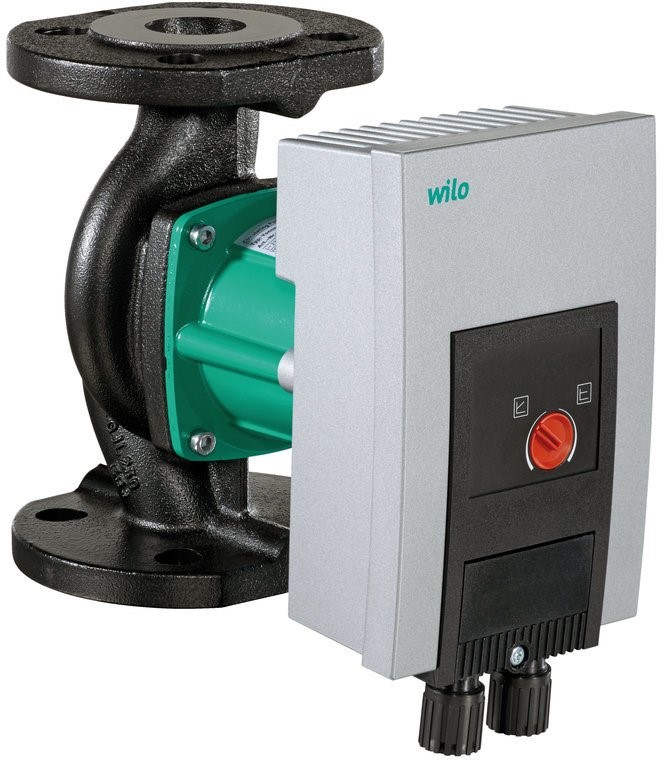

Безмокрий насос
Насоси з мокрим ротором оснащені двигуном, що омивається рідиною, що перекачується. Вода, яка протікає через двигун насоса, охолоджує привід, знижуючи ризик перегріву та перевантаження. У той же час в насосах з мокрим ротором протікає рідина змащує підшипники ротора, що знижує навантаження, пов'язане з обслуговуванням і ремонтом пристрою. Такі типи насосів найчастіше використовуються в житлових будинках.
Сальниковий насос
Циркуляційні насоси з мокрим ротором та із сухим ротором – переваги та недоліки
Насоси з мокрим ротором забезпечують більш швидкий потік води, що дозволяє використовувати труби з меншим перерізом, а отже, знижує вартість опалювальної установки. Крім того, в системі з мокрим насосом менше води, що дозволяє системі швидше реагувати на коливання температури і її легше регулювати.
Насоси з мокрим ротором не потребують ущільнення валу, а протікає рідина омиває двигун і підшипники, забезпечуючи їм тривалий термін служби. Ці насоси можна встановлювати у вертикальному або горизонтальному положенні, але вал насоса завжди повинен бути встановлений у вертикальному положенні. Насоси з мокрим ротором використовуються в основному для меншої потужності, включаючи: в житлових будинках.

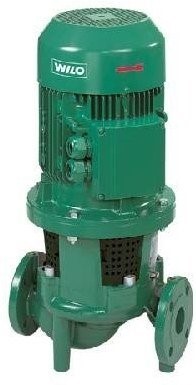

Насоси з сухим ротором використовуються для гідравлічних установок, які потребують більшої ефективності та висоти підйому, наприклад, у промисловості та великих комерційних об’єктах. Загальний ККД насосів із сухим ротором значно вищий, ніж безмоторних насосів. Вони набагато краще підходять для перекачування агресивних середовищ і охолоджуючої води. Насоси з сухим ротором оснащені валом, ущільненим від атмосфери за допомогою сальника або контактного кільця, і їх двигун не омивається середовищем, що тече. Суха робота насоса неприпустима, оскільки це призводить до негайного руйнування ущільнювальних поверхонь. Насоси цього типу не можна встановлювати двигуном і клемними коробками вниз. Будь-яка інша позиція допускається.
Безмолочні циркуляційні насоси
| Переваги | дефекти |
|---|---|
| Вони забезпечують більш швидкий потік води | Для використання лише з меншою ємністю |
| Вони зменшують витрати на монтаж | Вал завжди повинен знаходитися в горизонтальному положенні. |
| Їх легше регулювати | Вони менш ефективні, ніж насоси з сухим ротором |
| Вони швидше реагують на зміни температури | Вони не підходять для перекачування агресивних середовищ |
| Ними простіше користуватися | |
| Підшипники вала та двигун мають рідинне охолодження та змащення | |
| Працюють тихіше |
Насоси циркуляційні з сухим ротором
| Переваги | дефекти |
|---|---|
| Використовується для установок з більшою потужністю | Складніше в експлуатації |
| Вони можуть транспортувати агресивні середовища та охолоджуючу воду | Ризик пошкодження ущільнення та заклинювання насоса під час сухої роботи |
| Широкі можливості установки в залежності від версії насоса | Необхідність регулярного змащення підшипника |
| Вони набагато ефективніші, ніж безмоторні насоси |
Який циркуляційний насос вибрати?
Циркуляційні насоси вибираються насамперед на основі двох параметрів - витрати води , яку насос повинен перекачувати (Q/V) і висоти підйому (H). Виходячи з цих параметрів слід підбирати ККД циркуляційного насоса (в м3/год). ККД визначає, скільки води насос зможе подавати в систему опалення за годину.
Крім того, слід перевірити максимальний тиск , який може виникати в стояку, і підлаштувати під нього робочий тиск циркуляційного насоса центрального опалення. Також важливими є температурний діапазон, в якому може працювати насос, а також шум, який він створює - чим більші насоси, тим більший шум створюється.
Якщо ми виберемо насос, занадто малий для потреб гідросистеми, витрата води буде недостатньою, що обмежить комфорт експлуатації системи опалення взимку, скоротить ресурс насоса та час його безаварійної роботи. , і може призвести до утворення повітря в системі. Якщо ми виберемо насос, який є занадто великим для потреб гідравлічної установки, насос створить надмірний шум в установці та значно збільшить витрати на споживання електроенергії.
Вибираючи циркуляційний насос центрального опалення, зверніть увагу на гідравлічні вимоги установки . Варто обирати таку модель насоса, яка забезпечуватиме мінімальне споживання електроенергії та буде оснащена електронною системою, яка автоматично підлаштовуватиме параметри роботи насоса під зміни в гідравлічній системі. Прикладом такої системи є електронна плавна система контролю продуктивності, яку можна знайти, серед іншого, у: в циркуляційних насосах без ротового рота Wilo-Stratos Pico . Вибираючи сучасні енергозберігаючі насоси, оснащені інтелектуальними системами, ми забезпечимо не тільки оптимальні робочі параметри та низьке споживання електроенергії, а й збільшений термін служби агрегату.
Перегляньте циркуляційні насоси Wilo в пропозиції Onninen
Монтаж циркуляційного насоса для установки центрального опалення - що потрібно знати?
Встановлюючи циркуляційний насос в системі центрального опалення, необхідно визначитися, в подавальному або зворотному трубопроводі буде відбуватися впровадження. Необхідно визначити, чи теплоносій, що перекачується, не буде досягати надмірної температури або тиску по відношенню до робочих параметрів насоса, а також чи будуть тиск і температура знаходитися в нижніх межах притоку у всмоктуючому каналі насоса. Це питання має вирішальне значення, особливо з точки зору зменшення ризику кавітації в системах центрального опалення з низькою потужністю, наприклад, в односімейних будинках.
Циркуляційний насос повинен бути встановлений таким чином, щоб напрямок потоку середовища відповідав позначенню на корпусі насоса. Пам’ятайте також, що деякі насоси не можна регулювати зверху вниз.
Не забудьте як слід прокачати насос і всю гідравлічну систему. Якщо насос обладнано автоматичним видаленням повітря, його не можна використовувати для видалення повітря з гідравлічної системи. Циркуляційний насос повинен бути встановлений на ділянці трубопроводу між двома запірними кранами, що дозволить легко ізолювати насос і ділянку установки під час технічного обслуговування.
Виробники насосів чітко визначають основні принципи складання та позиціонування своєї продукції. Встановлення насоса повинно здійснюватися відповідно до цих рекомендацій. Крім того, насос повинен бути встановлений у доступному місці, що дозволить легко контролювати його роботу, а також проводити технічне обслуговування.
Перегляньте циркуляційні насоси Wilo в пропозиції Onninen
Підключення живлення
Циркуляційні насоси центрального опалення можна встановлювати як на лінії подачі, так і на зворотній лінії, єдиним обмеженням щодо цього є висота установки розширювального бака у відкритій системі монтажу.
Якщо насос встановлюється на лінії живлення, ємність повинна бути встановлена не ближче 0,3 м над найвищою точкою контуру гідравлічної системи. Однак, якщо насос встановлений на зворотній стороні, ємність повинна бути встановлена щонайменше на 70% висоти підйому насоса над найвищою точкою гідравлічної установки, коли ємність важко підняти на достатню висоту вище найвищої точки насоси рекомендується встановлювати на зворотному трубопроводі установки. Крім того, така установка забезпечить роботу насосів при нижчій температурі середовища та захистить пристрої у разі витоку води. На даний момент на ринку представлені лише сучасні енергозберігаючі циркуляційні насоси, які відповідно до останніх директив ЄС значно знижують енергоспоживання на основі розподілу теплоносія. З цієї причини більшість насосів забезпечують т.зв функція нічного режиму , яка зменшує споживання електроенергії насосом у нічний час. Однак ця функція працює лише тоді, коли насос встановлено на джерелі живлення.
Питання та відповіді
Які ознаки некоректної роботи циркуляційного насоса?
Ознаками некоректної роботи циркуляційного насоса найчастіше є звуки, схожі на звук удару молотка по трубі. Такі симптоми найчастіше викликані гідроударом, який є раптовим підвищенням тиску, спричиненим інерцією маси. Це викликано раптовою зміною швидкості середовища в системі трубопроводів. Згідно з дослідженнями, 80% несправностей у водопровідних мережах викликані гідроударами.
Які існують способи запобігання гідроудару?
Щоб захистити установку від гідроудару, потрібно правильно вибрати поперечні перерізи труб і встановити відповідний тип запобіжного пристрою, який буде встановлено якомога ближче до поперечного перерізу труби, де може статися раптове підвищення тиску . Крім неструктурних заходів, від гідроудару можна захиститися шляхом зміни конфігурації системи та протидії явищам, ініційованим впровадженням у систему пристроїв і механізмів, які утримують масу води поза системою.
У чому полягає технічне обслуговування циркуляційної насосної установки?
Технічне обслуговування системи центрального опалення з циркуляційним насосом полягає в очищенні лопаток і каналів турбіни насоса, а також перевірці і, можливо, заміні фільтра насоса. Технічне обслуговування установок базується на перевірці ізоляції, антикорозійного захисту, витоків і перевірці тиску в розширювальному баку. Технічне обслуговування циркуляційного насоса необхідно проводити не рідше одного разу на рік перед початком опалювального сезону.
Які симптоми пошкодження насоса?
Типовими ознаками пошкодження насоса є надмірний перегрів двигуна. Це може бути спричинено, серед іншого: коливаннями напруги та джерела живлення, втратою опору ізоляції, відсутністю вентиляції насоса, занадто низькою або занадто високою витратою, надмірною швидкістю, підвищеним тертям, занадто високою в’язкістю або щільністю середовища або занадто високою температура навколишнього середовища.
Як прокачати циркуляційний насос з горизонтальними підключеннями?
При установці мокрого насоса на горизонтальний трубопровід можуть виникнути проблеми з вентиляцією корпусу. Найпоширенішою причиною такої ситуації є наявність повітряної подушки від корпусу насоса до зворотного клапана, яка ефективно перешкоджає насосу забирати воду та проштовхувати бульбашку повітря. У таких випадках ми рекомендуємо встановлювати зворотні клапани не ближче ніж у 5 разів більше діаметра трубопроводу (для 1 дюйма це становитиме 10 см) від випускного отвору насоса. У більшості випадків така установка дозволяє ефективно заливати гідравліку насоса водою, а потім ефективно виштовхувати повітря до вентиляційних отворів або повітровідділювачів.
Скільки циркуляційних насосів повинно бути в установці? Коли слід встановлювати два насоси?
Кількість насосів в установці буде залежати від її розміру та різноманітності. При радіаторному опаленні в житловому будинку найчастіше використовується один циркуляційний насос для розподілу середовища від котла/вузла до ресиверів. У змішаних системах з підігрівом підлоги та радіаторним опаленням рекомендується використовувати два насоси. Один т. зв Бойлерний, який буде використовуватися для обігріву радіаторів і, наприклад, завантаження бака гарячої води, і другий, який буде працювати для контуру поверхневого опалення. На стратегічних об’єктах, де ми не можемо допустити перебоїв з теплопостачанням, також рекомендується використовувати здвоєні системи, тобто встановлювати насоси в системі первинний насос + резервний насос. Це захистить користувача, наприклад, користувача готелю, від скарг мешканців у разі поломки насосної установки.
