Як працюють джерела живлення ДБЖ і де їх використовувати?

Додано: понеділок, 26.10.2020


Завдання ДБЖ - забезпечити безперервне живлення підключеного пристрою, навіть якщо в мережі відбулося відключення електроенергії або виникають її великі коливання. На ринку можна знайти різні типи таких блоків живлення, тому ви легко зможете підібрати модель, яка відповідає параметрам і потребам пристрою, що живиться.

Джерела живлення ДБЖ - принцип дії, застосування ДБЖ - це абревіатура англійської фрази Uninterruptible Power Supply, що просто означає безперебійне постачання енергії. Це головне завдання джерел ДБЖ (наприклад, ДБЖ Eaton 5E 650i DIN ). Залежно від ємності підключеної батареї джерело живлення може забезпечувати напругу від кількох десятків хвилин до кількох годин.

Як працює ДБЖ?

Структура блоків живлення ДБЖ однакова незалежно від моделі. Кожен з них складається з кількох основних елементів. До них належать:

  • випрямляч (вхідний перетворювач постійної напруги) – заряджає акумулятори та живить інвертор;
  • інвертор (вихідний перетворювач змінної напруги) – живить приймач;
  • акумулятор;
  • by-pass (байпасна система).

Перегляньте джерела живлення ДБЖ в оптовому магазині Onninen

Щоб описати принцип роботи ДБЖ, спочатку слід підкреслити, що такий пристрій отримує електроенергію від двох різних джерел:

  • електромережа/генератор (основне джерело живлення);
  • акумулятор (аварійне живлення).

При зникненні живлення в мережі або невідповідності її параметрів блок живлення переходить в аварійний режим. Це означає, що інвертор починає споживати енергію з акумулятора. Однак, коли живлення від мережі відновлюється, система знову починає споживати з неї енергію. Як правило, таке перемикання між джерелами живлення відбувається миттєво (в мілісекундах), що не заважає роботі підключеного пристрою. Найпопулярніші моделі ДБЖ забезпечують однофазну напругу 230 В (наприклад, Eaton UPS 5E 850i USB DIN UPS ), тоді як трифазні (400 В) джерела живлення зустрічаються рідко. На ринку є моделі ДБЖ із вбудованими акумуляторами або живленням від зовнішньої батареї (акумуляторної батареї), які часто доводиться купувати окремо (наприклад, блок живлення ДБЖ Ever Specline W/SPECTO-001K00/00 ).

Типи джерел живлення ДБЖ

На ринку доступні різні типи ДБЖ:

  • Онлайн – система живлення відокремлена від вхідної напруги. Змінна напруга з мережі перетворюється на постійну напругу в випрямлячі, яка потім знову перетворюється в змінну напругу інвертором. Завдяки цьому вихідна напруга дуже стабільна і стійка до перешкод. На жаль, такий блок живлення зазвичай більший, важчий і потребує додаткового охолодження.
  • Offline - цього разу пристрій, підключений до джерела живлення, отримує живлення безпосередньо від мережі, а батареї ДБЖ постійно підзаряджаються слабким струмом, тому вони завжди готові до використання. При наявності живлення від мережі в джерелі живлення працює тільки система керування. При відсутності такої напруги система переходить в режим роботи від акумулятора. Цей тип джерела живлення характеризується низькими експлуатаційними витратами, більш низькою температурою і більшою надійністю. Несправністю можуть бути перешкоди, які з'являються на виході при переході з одного режиму роботи в інший.
  • Line-interactive – покращена автономна версія, яка використовує інвертор для роботи від мережі та акумулятора. Вихідна напруга стабілізована.

Де можна використовувати ДБЖ?

Джерела живлення ДБЖ можна використовувати для безперебійного живлення різноманітних електричних пристроїв. Насправді їх використання практично необмежено. Вам просто потрібно вибрати відповідні параметри живлення відповідно до потреб даного пристрою та можливого часу аварійного живлення, яке ви хочете забезпечити підключеному пристрою. ДБЖ найчастіше використовуються для живлення:

  • комп'ютер вдома або в офісі - аварійне джерело живлення дозволяє безпечно зберегти всі дані на центральних блоках, а також дозволяє деякий час працювати за комп'ютером;
  • прилади, включені в систему моніторингу промислових підприємств, офісів, магазинів і будинків;
  • насоси центрального опалення, котли та печі - завдяки цьому збій мережі не перериває опалення (наприклад, блок живлення VOLT Polska 3SP100012W);
  • медичні прилади та апаратура в лікарнях - їх вимкнення може становити загрозу життю або здоров'ю пацієнтів;
  • різні види оргтехніки, а також сервери та ін.

Бренди UPS в Оннінені включають:

Eaton Коли-небудь вольт

Джерела живлення ДБЖ - це найчастіше невеликі, компактні пристрої, які можна успішно використовувати не тільки в офісі, на робочому місці, але і вдома. Завдяки такій підтримці нам не потрібно хвилюватися, що важливі пристрої втратять живлення.

Перегляньте джерела живлення ДБЖ в оптовому магазині Onninen

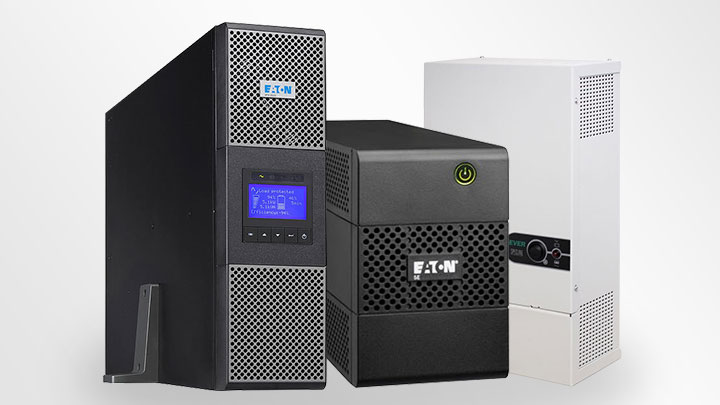

Zasilacz awaryjny UPS
