Реле тиску є ключовими елементами промислової автоматизації, які виконують функцію датчиків і вимикачів одночасно. У асортименті Onninen ми пропонуємо широкий вибір цих пристроїв, які знаходять застосування в пневматичних, гідравлічних і водяних установках. Реле тиску - це пристрій, який перетворює тисковий сигнал на електричний сигнал, що дозволяє керувати роботою насосів, компресорів та інших пристроїв.
Як експерти в галузі технічних установок, ми бачимо зростаючий попит на надійні рішення автоматизації. Наш багаторічний досвід у галузі установок показує, що правильний вибір реле тиску має безпосередній вплив на ефективність і безпеку всієї системи. У цій статті ми представимо практичні поради, які допоможуть установникам у виборі оптимального рішення.
Перевірте техніку установки в оптовій компанії Onninen

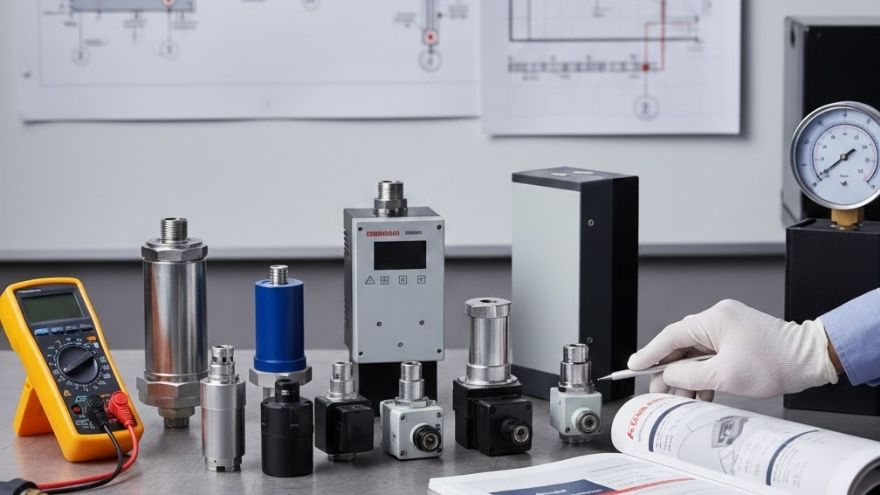

Основні типи реле тиску, доступні в асортименті
У нашому асортименті ви знайдете різні види реле тиску, адаптовані до конкретних застосувань. Кожен тип характеризується специфічними технічними параметрами та областю застосування.
Механічні реле тиску
Традиційні механічні рішення, засновані на мембранній або поршневій конструкції, залишаються популярними завдяки простій конструкції та надійності. У таких пристроях тиск середовища діє на мембрану, яка через систему важелів і пружин активує електричні контакти. Переваги механічних реле:
- Відсутність необхідності в зовнішньому живленні
- Висока стійкість до промислових умов
- Можливість роботи в широкому діапазоні температур
- Конкурентоспроможна ціна в порівнянні з електронними версіями
Електронні реле тиску
Сучасні електронні рішення пропонують значно більші функціональні можливості. Вони використовують електронні датчики тиску, з'єднані з мікроконтролером, що забезпечує точний контроль і додаткові діагностичні функції. У асортименті Onninen доступні моделі з цифровим дисплеєм, програмованими параметрами та зв'язком з верхніми системами.
| Тип реле | Переваги | Типові застосування |
|---|---|---|
| Механічне | Простота, надійність, відсутність живлення | Основні установки, водяні насоси |
| Електронне | Точність, додаткові функції, зв'язок | Промислова автоматизація, системи HVAC |
Ключові технічні параметри при виборі реле
Правильний вибір реле тиску вимагає врахування ряду технічних параметрів. З нашого досвіду, найчастіші помилки у виборі виникають через неповний аналіз умов роботи.
Діапазон робочого тиску
Першим і найважливішим параметром є діапазон робочого тиску реле. У асортименті Onninen доступні моделі з різними діапазонами - від пристроїв для малих тисків (0,05-0,8 бар) до високого тиску (до 16 бар). Завжди рекомендуємо вибір реле з відповідним запасом безпеки - максимальний робочий тиск має становити максимум 80% від максимального тиску реле.
Тип підключень і монтаж
Стандартні підключення тиску - це різьба G1/4" або G1/2", але в нашому асортименті ви також знайдете моделі з підключеннями M14x1,5 або NPT. Рухоме підключення полегшує монтаж і подальші сервісні роботи. Особливо практичні моделі з обертовим підключенням, які можна адаптувати до конфігурації установки.
Електричні параметри
Ключове значення мають параметри електричних контактів - номінальна напруга (230V/400V), максимальний струм з'єднання та тип контактів (замкнені/розімкнені). Наш досвід показує, що вибір відповідної навантажувальної здатності контактів є основою тривалої експлуатації пристрою.
Практичні поради щодо вибору для конкретних застосувань
Гідрофорні установки
У гідрофорних установках реле тиску контролює роботу насоса, забезпечуючи постійний тиск води. Рекомендуємо моделі з діапазоном 1-4 бар для малих домашніх установок та 2-8 бар для більших систем. Важливою є функція гистерезису тиску, яка запобігає частому вмиканню та вимиканню насоса.
Пневматичні системи
У пневматичних установках реле контролюють роботу компресорів і тиск у резервуарах. Для типових промислових застосувань рекомендуємо моделі з діапазоном 6-10 бар з можливістю регулювання тиску вмикання та вимикання. У асортименті Onninen також доступні точні реле для вимогливих застосувань автоматизації.
Гідравлічні системи
Гідравлічні застосування вимагають реле, стійких до високих тисків і агресивних середовищ. Ми пропонуємо моделі високого тиску до 16 бар з посиленою конструкцією та матеріалами, стійкими до корозії.
Монтаж і налаштування реле тиску
Правильний монтаж реле тиску має ключовий вплив на його функціонування. З нашого багаторічного досвіду випливає, що правильне розташування в установці визначає надійність всієї системи.
Вибір місця монтажу
Реле слід монтувати в місці, яке є репрезентативним для контрольованого тиску, подалі від місць виникнення турбуленції та стрибків тиску. У пневматичних установках рекомендуємо монтаж у блоках підготовки повітря або за допомогою розподільних блоків, доступних у нашому асортименті.
Регулювання робочих параметрів
Більшість механічних реле має дві регулювальні гвинти - для налаштування тиску вмикання та різниці тисків (гистерезису). Електронні моделі пропонують значно ширші можливості програмування через меню управління або спеціалізоване програмне забезпечення.
- Головний гвинт регулює тиск вмикання
- Різницевий гвинт налаштовує гистерезис
- Цифрові моделі дозволяють точно програмувати параметри
Обслуговування та діагностика реле тиску
Регулярне обслуговування реле тиску забезпечує тривалу та безвідмовну роботу. У нашій практиці установки ми спостерігаємо, що профілактичні огляди значно подовжують термін служби пристроїв.
Типові несправності та їх причини
Найчастіші проблеми з реле тиску - це пошкодження мембрани, забруднення
тискових каналів та зношення електричних контактів. У випадку електронних реле можуть виникнути також несправності датчиків або електронних схем.
Профілактичні заходи
Щоб запобігти несправностям, рекомендуємо регулярно перевіряти герметичність установок, очищати повітряні фільтри та контролювати електричні параметри контактів. У асортименті Onninen також доступні обмежувачі безпеки, які захищають реле від стрибків тиску.
Найчастіші запитання
1. Яка різниця між реле та перетворювачем тиску?
Реле тиску - це елемент, що перемикає електричне коло після досягнення заданого значення тиску, тоді як перетворювач генерує аналоговий сигнал, пропорційний тиску (4-20mA, 0-10V). Реле використовуються для керування пристроями, а перетворювачі - для вимірювань і візуалізації.
2. Якими параметрами керуватися при виборі реле для компресора?
Ключові параметри - це діапазон робочого тиску, тип середовища та навантажувальна здатність контактів. Для типових промислових компресорів рекомендуємо моделі 6-10 бар з можливістю регулювання гистерезису. Важливо також підібрати напругу живлення (230V/400V) до параметрів двигуна компресора.
3. Чи можна замінити механічне реле електронним?
Так, у більшості випадків це можливо і рекомендується. Електронні реле пропонують більшу точність, додаткові діагностичні функції та зв'язок з верхніми системами. Однак вони потребують зовнішнього живлення і дорожчі за механічні моделі.
4. Як часто потрібно проводити обслуговування реле тиску?
Рекомендуємо огляди кожні 6 місяців в промислових умовах і раз на рік у домашніх установках. Контроль включає перевірку параметрів перемикання, стану електричних контактів та герметичності тискових з'єднань. У агресивних середовищах частоту оглядів слід збільшити.
5. Які найчастіші помилки при монтажі реле тиску?
Найчастіші помилки - це неправильне розташування в установці та неправильний вибір діапазону тиску. Реле повинно бути змонтоване в місці, яке є репрезентативним для контрольованого тиску, подалі від джерел турбуленції. Важливо також дотримуватися запасу безпеки при виборі робочого діапазону.
6. Чи потребують реле тиску калібрування?
Механічні реле зазвичай не потребують калібрування - достатньо регулювання точок перемикання регулювальними гвинтами. Електронні моделі можуть вимагати періодичного калібрування, особливо в застосуваннях, що вимагають високої точності. У асортименті Onninen також доступні моделі з сертифікатом калібрування.
Сучасні рішення в автоматизації тиску
Розвиток технологій призводить до все більш просунутих рішень у галузі автоматизації тиску. У асортименті Onninen ми постійно розширюємо пропозицію новітніми технологіями, які пропонують установникам нові можливості.
Цифрові реле тиску з функцією зв'язку - це майбутнє промислової автоматизації. Моделі, оснащені інтерфейсами IO-Link, дозволяють віддалене моніторинг робочих параметрів, предиктивну діагностику та інтеграцію з системами Industry 4.0. Ми також пропонуємо рішення з трьохколірними дисплеями, які полегшують візуальний контроль стану системи.
Особливо цінні функції захисту, такі як захист від сухого ходу, контроль фаз живлення або програмовані затримки. Ці просунуті можливості роблять сучасні системи автоматизації установки безпечними та ефективними на найвищому рівні.
У нашому асортименті ви знайдете комплексні рішення - від основних механічних реле до просунутих цифрових систем. Наші фахівці забезпечують професійне технічне консультування, допомагаючи у виборі оптимального рішення для кожного застосування. Прикладом такого підходу є вимикач тиску Danfoss CS з діапазоном 2-6 бар, який ідеально підходить для середніх гідрофорних установок.
Інвестиції в надійність і безпеку установок
Вибір відповідного реле тиску - це інвестиція в тривалу надійність всієї системи установки. У Onninen ми пропонуємо комплексні рішення - від традиційних механічних реле до просунутих цифрових систем з можливістю зв'язку.
Наш багаторічний досвід у галузі установок показує, що якість використаних компонентів безпосередньо впливає на витрати на експлуатацію. Тому в нашому асортименті ви знайдете лише продукцію перевірених виробників, які гарантують високу надійність і тривалий термін служби.
Запрошуємо скористатися знаннями та досвідом наших фахівців. У відділеннях Onninen по всій Польщі ми забезпечуємо професійне технічне консультування, яке допоможе у виборі оптимального рішення для кожного застосування. Комплексна пропозиція техніки установки в поєднанні з експертним консультуванням - це гарантія успіху кожного проекту установки.
