В Onninen ми знаємо, що правильне з'єднання попередньо ізольованих труб визначає тривалу безвідмовну роботу всієї теплової мережі. З нашого багаторічного досвіду в розподілі інсталяційних рішень випливає, що найбільше експлуатаційних проблем виникає саме на з'єднаннях. Тому ми підготували комплексний посібник, який крок за кроком проведе вас через процес з'єднання попередньо ізольованих труб відповідно до найкращих практик галузі.
З'єднання попередньо ізольованих труб - це значно більше, ніж просто зварювання сталевих труб. Це комплексний процес, який включає підготовку матеріалів, точне зварювання та герметичну ізоляцію з'єднань за допомогою спеціалізованих попередньо ізольованих труб та монтажних аксесуарів. Кожен етап вимагає відповідних технічних знань і дотримання суворих стандартів якості.
У нашому асортименті ви знайдете повну систему теплових мереж та підключень разом з усіма необхідними елементами для професійного монтажу. Ми також пропонуємо повну технічну підтримку наших спеціалістів, які допоможуть вам у виборі оптимальних рішень для конкретної інсталяції.
Перевірте попередньо ізольовані трубі в оптовій компанії Onninen

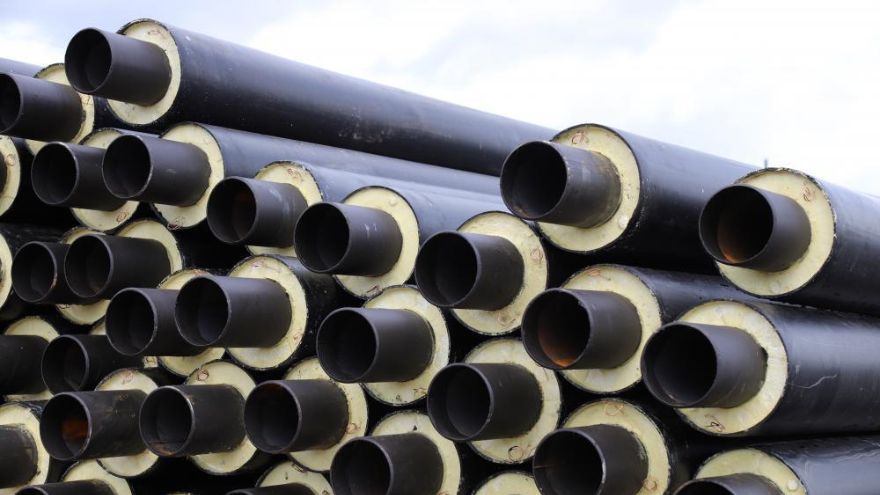

Підготовка до монтажу – основи якості
Професійне з'єднання попередньо ізольованих труб починається задовго до першої зварювальної іскри. Як досвідчені постачальники теплових рішень, ми підкреслюємо, що правильна підготовка становить 50% успіху всього підприємства.
Контроль якості поставленого матеріалу
Перед початком робіт ретельно перевірте всі елементи. Попередньо ізольовані труби з нашої пропозиції постачаються з захисними кришками на кінцях трубопроводу. Не знімайте їх до моменту безпосереднього початку зварювання. Захисна оболонка HDPE не повинна мати механічних пошкоджень, а ізоляція PUR повинна бути сухою та неушкодженою.
Підготовка котлованів та підстави
Труби укладайте на піщаній підсипці завтовшки не менше 10 см або на дерев'яних підкладках розміром приблизно 10×15 см. Дерев'яні підкладки слід розставити на відстані не більше 2 метрів. У місцях зварювання виконайте монтажні ямки, які забезпечать вільний доступ до зони з'єднання.
Правильне зберігання монтажних елементів
Термозбіжні муфти, насадки та інші термозбіжні елементи зберігайте в сухих складських приміщеннях. Муфти слід зберігати у вертикальному положенні, щоб запобігти їх деформації. Контейнери з піною PUR зберігайте при температурі 15-30°C, захищаючи від прямого сонячного світла.
Техніки зварювання – серце процесу з'єднання
У практиці монтажу ми використовуємо перевірені методи зварювання, які гарантують міцні та герметичні з'єднання. Наш досвід свідчить, що вибір правильної техніки зварювання має вирішальне значення для якості всієї інсталяції.
Зварювання методом TIG – стандарт якості
Для труб зі стінкою до 5 мм ми рекомендуємо зварювання методом TIG неплавкою вольфрамовою електродою в
атмосфері аргону. Зварювання виконуємо двошаровим або трьохшаровим дротом товщиною 2 мм марки SG1 або SG2. Цей метод забезпечує найвищу якість швів і повний контроль процесу.
Зварювання електродом з покриттям – для більших товщин
При більших товщинах стінок (понад 5 мм) ми використовуємо змішаний метод: плавлений шар виконуємо методом TIG, а заповнення шва реалізуємо зварюванням електродом з покриттям EB1.46 або ER3.46. Таке підходження поєднує точність методу TIG з продуктивністю зварювання електродами.
Атмосферні умови для зварювання
Зварювальні роботи можна виконувати лише при бездощовій погоді при температурі навколишнього середовища вище 5°C і швидкості вітру, що не перевищує 5 м/с (10 м/с для зварювання електродами з покриттям). У складних атмосферних умовах необхідно використовувати обігрітий захисний намет.
| Температура навколишнього середовища | Необхідні дії | Додаткові заходи безпеки |
|---|---|---|
| Понад 5°C | Стандартні процедури зварювання | Захист від вітру |
| 0°C до 5°C | Попередній підігрів зварювальних кінців | Захисний намет рекомендований |
| Нижче 0°C до -5°C | Обов'язковий підігрів і обігрітий намет | Контроль вологості повітря |
| Нижче -5°C | Зварювання заборонено | Припинення робіт |
Підготовка кінців труб до зварювання
Точна підготовка кінців труб визначає якість всього з'єднання. У нашій практиці ми використовуємо перевірені процедури, які усувають найпоширеніші монтажні помилки.
Різання та фаскування труб
Труби можна скорочувати, але на відрізки не коротші за 1 метр. На трубі позначте місце різання і відміряйте по 16 см в обидві сторони. Ріжте оболонку HDPE під кутом, щоб не пошкодити ізоляцію на дальшій ділянці. Після різання обережно відкрийте моніторингові проводи, відріжте їх і відхиліть вбік.
Очищення поверхні зварювання
Ретельно видаліть залишки піни PUR зі сталевої поверхні труби. Поверхня повинна бути очищена, оскільки згоріла під час зварювання піна є шкідливою для здоров'я і може впливати на якість зварювання. Кінці труб слід фаскувати відповідно до стандарту PN-ISO 676 для труб зі стінкою товщиною більше 3,2 мм.
Встановлення труб для зварювання
Труби встановлюйте співвісно з відстанню зварювальних кінців 1,5-2 мм. Перед основним зварюванням виконайте точкові зварювальні шви на довжину до 25% окружності. Максимальна зміна напрямку на з'єднанні сталевих труб не може перевищувати 3°.
Ізоляція з'єднань – ключ до довговічності
Після виконання сталевого зварювання необхідно відновити безперервність ізоляції в місці з'єднання. У нашому асортименті ми пропонуємо повну систему термозбіжних муфт і монтажних аксесуарів від відомих виробників.
Термозбіжні муфти – види та застосування
Ми використовуємо переважно термозбіжні муфти, виготовлені з поліетилену високої щільності, сшитого радіаційно. Такі муфти характеризуються великою силою усадки та відмінним відтворенням форми захисної оболонки. Вони доступні в трьох основних типах:
- Прості муфти – для з'єднання прямих ділянок трубопроводів
- Келихові муфти – для з'єднань з різницею рівнів або незначними відхиленнями
- Редукційні муфти – для з'єднання труб з різними зовнішніми діаметрами
Процес монтажу термозбіжних муфт
Перед зварюванням надійдіть муфу на один з з'єднуваних відрізків. Після завершення зварювання та контролю якості з'єднання очистіть місце монтажу від забруднень і знежирте поверхню захисної труби. Рівномірно розігрійте муфу, використовуючи газовий пальник з регульованим полум'ям, до повного обкурювання на трубі.
Заповнення піною PUR
Простір між муфою та трубою заповніть поліуретановою піною. Для діаметра DN 100 допускається ручне запінення, діаметри понад DN 100 вимагають використання машини для запінення. Після завершення запінення почекайте близько 30 хвилин для завершення реакції зв'язування піни.
Контроль якості та приймання з'єднань
Кожне зварене з'єднання вимагає відповідного контролю якості відповідно до стандарту PN-EN 489. Як постачальники професійних інсталяційних рішень, ми підкреслюємо важливість цього етапу для забезпечення тривалої безвідмовності інсталяції.
Рентгенівські дослідження швів
Шви слід піддавати рентгенівському контролю, особливо у випадку труб з більшими діаметрами та установок високого тиску. Обсяг рентгенівського контролю слід узгодити з проектувальником або інвестором. Вимагана якість швів - мінімум класу B за PN-EN ISO 5817.
Пресова проба установки
Перед засипанням котлованів виконайте пресову пробу всієї установки. Пробний тиск має становити 1,5-кратність робочого тиску, підтримуваного протягом мінімум 2 годин. Допустиме падіння тиску не може перевищувати значень, визначених у технічних нормах.
Документація приймання
Кожне зварене з'єднання повинно бути задокументоване в протоколі приймання з вказівкою даних зварника, використаних електродів, умов зварювання та результатів контролю. Ця документація є необхідною для отримання гарантії виробника системи попередньо ізольованої.
Найчастіші запитання
1. Які найпоширеніші помилки при з'єднанні попередньо ізольованих труб?
Найпоширеніші помилки - це неправильна підготовка кінців труб, зварювання в поганих атмосферних умовах та неправильна ізоляція з'єднань. Інші проблеми - це занадто поверхневе втискання фасок, недостатнє очищення поверхні зварювання, незбереження співвісності труб та поспіх під час монтажу термозбіжних муфт. У нашому досвіді найбільша проблема також полягає в пропуску етапу контролю якості швів.
2. При якій температурі можна виконувати зварювання попередньо ізольованих труб?
Зварювання можна виконувати при температурі навколишнього середовища вище 5°C за бездощової погоди. При температурі від 0°C до 5°C вимагається попередній підігрів зварювальних кінців труб. Найнижча допустима температура -5°C, але тоді необхідно використовувати обігрітий захисний намет. Швидкість вітру не може перевищувати 5 м/с (10 м/с для електродів з покриттям).
3. Скільки часу триває процес обкурювання термозбіжної муфти?
Час обкурювання муфти залежить від її діаметра і становить від 5 до 15 хвилин. Менші муфти (до DN 100) обкурюються швидше, більші потребують більше часу для рівномірного прогріву. Ключовим є рівномірне нагрівання всього ободу муфти газовим пальником. Після обкурювання слід почекати ще 10-15 хвилин для стабілізації температури перед подальшими монтажними роботами.
4. Чи можна з'єднувати попередньо ізольовані труби різних виробників?
Технічно можливо з'єднувати труби різних виробників, але це не рекомендується з огляду на гарантійні та якісні міркування. Кожна попередньо ізольована система має свої специфічні параметри, види муфт і монтажні процедури. Змішування систем може призвести до проблем з отриманням гарантії виробника та гіршої якості з'єднань. Завжди рекомендуємо використовувати повну систему одного виробника разом з відповідними аксесуарами.
5. Коли необхідний рентгенівський контроль швів?
Рентгенівський контроль є обов'язковим для труб діаметром понад DN 100 та всіх установок високого тиску. Обсяг досліджень визначає проектувальник установки або інвестор. На практиці ми перевіряємо 100% швів в магістральних установках і мінімум 10% в розподільчих мережах. Дослідження виконує сертифікована одиниця відповідно до стандарту PN-EN ISO 5817, вимагаючи мінімум класу якості B.
6. Як підготувати кінці труб до зварювання?
Кінці труб слід очистити від піни PUR, щіткою, фаскувати та встановити співвісно з відстанню 1,5-2 мм. Спочатку зніміть оболонку HDPE на довжину 16 см від місця різання, потім обережно відсуньте сигналізаційні проводи та ретельно видаліть ізоляцію PUR. Сталеву поверхню очистіть дротяною щіткою, видаліть всі забруднення, олії та іржу. Труби зі стінкою товщиною понад 3,2 мм потребують фаскування відповідно до PN-ISO 676.
7. Скільки коштує професійне з'єднання попередньо ізольованих труб?
Вартість з'єднання залежить від діаметра труб, кількості з'єднань та складності установки. У ціну слід включити: роботу зварника, витратні матеріали (електроди, захисний газ), термозбіжні муфти, піну PUR та контрольні дослідження. Точну оцінку ви отримаєте, зв'язавшись з нашими спеціалістами, які проаналізують специфіку вашого проекту та запропонують оптимальні цінові рішення.
Професійні рішення для вимогливих проектів
З'єднання попередньо ізольованих труб - це інвестиція в тривалу безвідмовність системи теплопостачання. Використання перевірених технологій монтажу та високоякісних матеріалів призводить до низьких експлуатаційних витрат і надійної роботи установки протягом десятків років.
Ми пропонуємо комплексну технічну підтримку на кожному етапі реалізації проекту - від вибору відповідних матеріалів, через інструктажі з монтажу, до сервісу післягарантійного обслуговування. Наші спеціалісти мають багаторічний досвід у реалізації проектів теплопостачання різної масштабності та складності.
В асортименті Onninen ви знайдете всі елементи, необхідні для професійного монтажу: попередньо ізольовані труби відомих виробників, термозбіжні муфти найвищої якості, піну PUR та повний спектр інструментів і монтажних аксесуарів. Запрошуємо до контакту з нашими експертами, які допоможуть вам у реалізації найвимогливіших проектів інсталяції.
