В Onninen, як лідер ринку установок, ми спостерігаємо зростаючу свідомість установників щодо захисту від перенапруг. Правильний вибір обмежувачів перенапруг є фундаментальним рішенням, що впливає на безпеку всієї електричної установки. Сучасні електронні пристрої, які стають все більш чутливими до перенапруг, потребують ефективного захисту як від атмосферних розрядів, так і від комутаційних перенапруг.
З нашого багаторічного досвіду випливає, що правильно підібраний і встановлений обмежувач перенапруг є інвестицією, що багаторазово окупається завдяки захисту цінного обладнання. У асортименті Onninen ми пропонуємо повний спектр рішень – від базових обмежувачів типу 2 до розвинених комбінованих систем, які забезпечують багаторівневий захист установки.
Цей посібник, підготовлений нашою командою технічних експертів, представляє практичний підхід до вибору обмежувачів перенапруг, враховуючи специфіку польських установок та актуальні нормативні вимоги.
Перевірте обмежувачі перенапруг у гуртовні Onninen
Основи вибору обмежувачів перенапруг за типом загрози
Фундаментальним принципом вибору обмежувачів перенапруг є аналіз типу потенційної загрози в даній локації. У пропозиції Onninen ви знайдете обмежувачі, адаптовані до кожного типу установки, від простих односімейних будинків до складних промислових об'єктів.
Обмежувачі Типу 1 - перша лінія оборони
Обмежувачі перенапруг тип 1 є необхідним захистом у наступних випадках:
- Будівлі, обладнані зовнішньою громовідводом
- Об'єкти, що живляться з повітряних ліній
- Будівлі з металевими елементами на даху (антени, димарі)
- Локації з високою експозицією до атмосферних розрядів
Наш досвід показує, що обмежувачі Типу 1 характеризуються витривалістю до імпульсних струмів з формою 10/350 μs і можуть відводити часткові струми блискавки з величинами до кількох десятків кілограмів. У головних розподільних шафах ми рекомендуємо використовувати моделі з параметром Iimp не менше 12,5 kA для стандартних застосувань.
Обмежувачі Типу 2 - стандарт у житловому будівництві
Обмежувачі перенапруг тип 2 є найчастіше використовуваним рішенням у нашому асортименті. Вони забезпечують ефективний захист від:
- Перенапруг, індукованих близькими розрядами
- Комутаційних перенапруг у мережі
- Перешкод, що походять від промислових пристроїв
Обмежувачі Типу 2 характеризуються швидким часом реакції (< 25 ns) і оптимізовані для імпульсних струмів 8/20 μs. У пропозиції Onninen доступні в одно-, дво-, три- та чотиримодульних версіях, адаптованих до різних конфігурацій живильних мереж.
Обмежувачі Типу 3 - локальний захист пристроїв
Обмежувачі перенапруг тип 3 монтуються безпосередньо біля чутливих пристроїв. Вони характеризуються дуже низькою напругою обмеження (менше 1,5 kV) і є останнім рівнем захисту в каскадній системі.
Ключові параметри при виборі обмежувача
Як фахівці Onninen, ми рекомендуємо враховувати наступні технічні параметри при виборі обмежувача перенапруг:
| Параметр | Опис | Типові значення |
|---|---|---|
| Uc | Напруга постійної роботи | 230V AC, 400V AC |
| Up | Рівень обмеження | 1,2-2,5 kV |
| Imax | Максимальний імпульсний струм | 15-65 kA (8/20 μs) |
| In | Номінальний імпульсний струм | 5-20 kA |
Вибір кількості модулів за типом мережі
У нашій установочній практиці ми найчастіше спостерігаємо наступні конфігурації:
- Мережа TN-C однофазна: обмежувач 1-модульний (L-PEN)
- Мережа TN-S однофазна: обмежувач 2-модульний (L-N-PE)
- Мережа TN-C трифазна: обмежувач 3-модульний (L1-L2-L3-PEN)
- Мережа TN-S трифазна: обмежувач 4-модульний (L1-L2-L3-N-PE)
Практичні правила монтажу обмежувачів перенапруг
Багаторічний досвід команди Onninen показує, що якість монтажу має таке ж велике значення, як і правильний вибір пристрою. Пропонуємо перевірені правила установки:
Локація та порядок монтажу

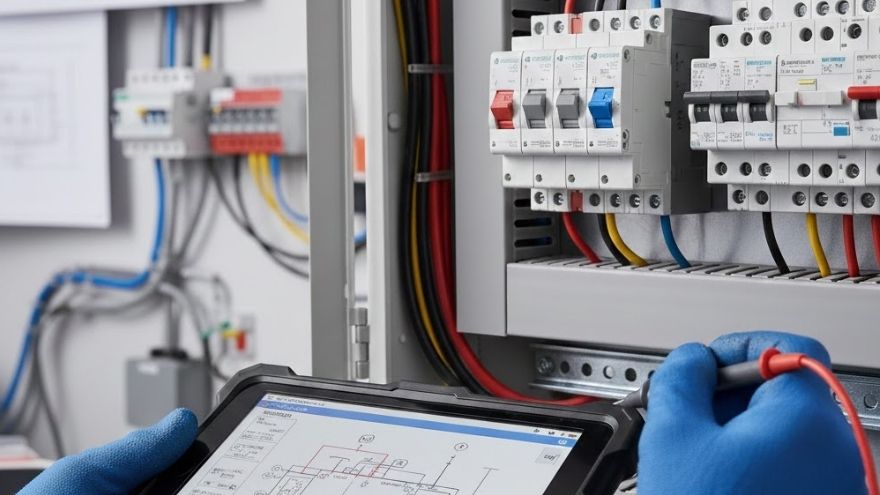

Обмежувач перенапруг слід встановлювати в головній розподільній шафі відповідно до наступного порядку елементів:
- Головний вимикач (FR)
- Обмежувач перенапруг (SPD)
- Датчик зникнення фаз
- Захисти диференціального струму (RCD)
- Захисти від перевантаження вихідних ланцюгів
Таке рішення забезпечує безпечний доступ до обмежувача при одночасному захисті всієї споживчої установки. У пропозиції Onninen ви знайдете обмежувачі типу 1+2 з комбінованою конструкцією, які поєднують переваги обох типів захисту.
Вимоги до з'єднувальних проводів
Ключовим аспектом ефективного монтажу є параметри з'єднувальних проводів:
- Довжина проводів: максимально 0,5 м (рекомендується менше 0,3 м)
- Перетин проводу PE: мінімум 6 mm² для Типу 2, 16 mm² для Типу 1
- Проведення проводів: якомога пряміше, без петель і зайвих вигинів
- Матеріал проводів: мідь відповідної класу гнучкості
З'єднання з системою заземлення
Обмежувач перенапруг вимагає надійного з'єднання з головною шиною вирівнювання потенціалів (GSU). У практиці установки ми використовуємо провід з перетином, адаптованим до типу обмежувача, і проведений найкоротшим можливим шляхом до GSU.
Комбіновані системи та каскадний захист
У об'єктах з підвищеними вимогами безпеки наша команда експертів рекомендує використовувати каскадний захист з обмежувачами різних типів. Така система забезпечує оптимальні параметри захисту на кожному рівні установки.
Принципи координації обмежувачів
Правильна координація вимагає дотримання відповідних відстаней між окремими
ступенями захисту:
- Між Типом 1 і Типом 2: мінімум 10 м проводу або координаційний дросель
- Між Типом 2 і Типом 3: мінімум 5 м проводу
- У разі коротших відстаней: використання координаційних дроселів
У асортименті Onninen ми пропонуємо готові комбіновані рішення, які усувають необхідність ручної координації між окремими ступенями захисту.
Захист фотогальванічних установок
Установки PV вимагають спеціалізованого підходу до захисту від перенапруг. Ми використовуємо обмежувачі DC з боку постійного струму та стандартні обмежувачі AC з боку інвертора. Ключовим є дотримання параметра Ucpv, адаптованого до робочої напруги системи (600V, 1000V, 1500V DC).
Часті помилки та як їх уникнути
На основі сервісних аналізів та скарг експерти Onninen виявили найпоширеніші помилки, що допускаються під час установки обмежувачів перенапруг:
Помилки у виборі пристрою
- Використання Типу 2 в об'єкті з LPS: може призвести до пошкодження при першому ударі блискавки
- Неправильна кількість модулів: відсутність повного захисту всіх проводів
- Занижені параметри Imax: передчасне пошкодження обмежувача
- Помилковий вибір напруги Uc: неправильна робота в нормальних умовах
Монтажні помилки
- Занадто довгі з'єднувальні проводи: збільшення залишкової напруги
- Неправильне заземлення: відсутність ефективного відведення перенапруг
- Монтаж за вимикачем RCD: обмеження діапазону захисту
- Неправильне затягування затискачів: ризик відриву проводів при ударах
Найчастіші запитання
1. Коли використовувати обмежувач Типу 1, а коли Типу 2?
Обмежувач Типу 1 використовуйте в будівлях з установкою громовідводів або живлених з повітряних ліній. Тип 2 підходить для стандартних житлових об'єктів, що живляться підземними кабелями. У пропозиції Onninen ви також знайдете комбіновані обмежувачі Типу 1+2, які поєднують переваги обох рішень.
2. Скільки модулів обмежувача вибрати для трифазної установки?
У мережі TN-S використовуйте обмежувач 4-модульний (L1+L2+L3+N+PE). У старих установках TN-C достатньо 3-модульного (L1+L2+L3+PEN). Сучасні установки вимагають повного захисту всіх проводів, тому рекомендуємо 4-модульні рішення з нашої пропозиції.
3. Чи потребує обмежувач перенапруг додаткового захисту?
Додатковий захист залежить від конструкції обмежувача та його параметрів. Більшість сучасних моделей у пропозиції Onninen мають вбудований термічний захист. Перевірте документацію виробника – якщо потрібен додатковий захист, це буде чітко вказано разом з параметрами необхідного запобіжника.
4. Як часто потрібно замінювати обмежувач перенапруг?
Заміну визначає індикатор стану на пристрої – червоний прапор означає необхідність заміни. У нормальних умовах обмежувачі працюють 10-15 років. Після сильних бур з атмосферними розрядами рекомендуємо перевірку стану індикаторів. Наші продукти мають чіткі позначення, що полегшують оцінку працездатності.
5. Де монтувати обмежувач - перед чи за головним вимикачем?
Обмежувач монтуйте за головним вимикачем у порядку FR-SPD-RCD. Таке рішення забезпечує безпечний сервісний доступ при вимкненій напрузі та захист всієї споживчої установки. Головний вимикач повинен знаходитися перед обмежувачем для забезпечення безпеки під час обслуговування.
6. Який перетин проводу PE для обмежувача перенапруг?
Для обмежувачів Типу 1 мінімум 16 mm², для Типу 2 мінімум 6 mm². Провід PE повинен бути проведений найкоротшим можливим шляхом до головної шини вирівнювання потенціалів. У практиці установки ми використовуємо перетини трохи більші за мінімальні для забезпечення надійності з'єднання.
7. Чи можна поєднувати обмежувачі різних виробників у каскадній системі?
Технічно можливо, але вимагає детального аналізу параметрів координації. Для впевненості в роботі системи рекомендуємо компоненти одного виробника з нашої пропозиції, які фабрично скоординовані. У разі поєднання різних марок необхідний аналіз характеристик U-I та використання відповідних координаційних дроселів.
Професійний вибір для вимогливих установок
В Onninen ми розуміємо, що кожна електрична установка має свої унікальні вимоги. Тому ми пропонуємо не лише широкий асортимент обмежувачів перенапруг відомих виробників, але й професійну технічну підтримку наших спеціалістів.
Наш багаторічний досвід у галузі установок показує, що інвестиції у високоякісні обмежувачі перенапруг – це довгострокові заощадження, що виникають завдяки захисту цінного електронного обладнання. У пропозиції Onninen ви знайдете рішення, адаптовані до будь-якого бюджету та типу установки – від базових захистів для житлових приміщень до розвинених промислових систем.
Пам'ятайте, що ефективний захист від перенапруг – це не лише вибір відповідного обмежувача, але й професійний монтаж відповідно до вказівок виробників та актуальних норм. Наша технічна команда готова допомогти у виборі оптимальних рішень для ваших проектів – як у стаціонарних відділеннях, так і через онлайн-платформу Onninen.
