Який кран обрати для газової установки?

Додано: понеділок, 10.05.2021


Газове опалення на даний момент є одним з найпопулярніших варіантів серед споживачів. Це дешевше, ніж електричне опалення, і екологічніше, ніж твердопаливні котли. Норми будівельного законодавства визначають, як має будуватися та експлуатуватися газова установка. У зв'язку з горючістю та ризиком вибуху середовища, що є в установці, слід звернути особливу увагу на дотримання вимог, що містяться в стандартах і технічних умовах. Ми всі можемо уявити, до яких наслідків може призвести ненадійна конструкція або конструкція системи центрального опалення. У сьогоднішній статті ми розповімо про технічні умови, яким підпадають газові установки, і порадимо, яку газову арматуру вибрати. Запрошуємо до читання!

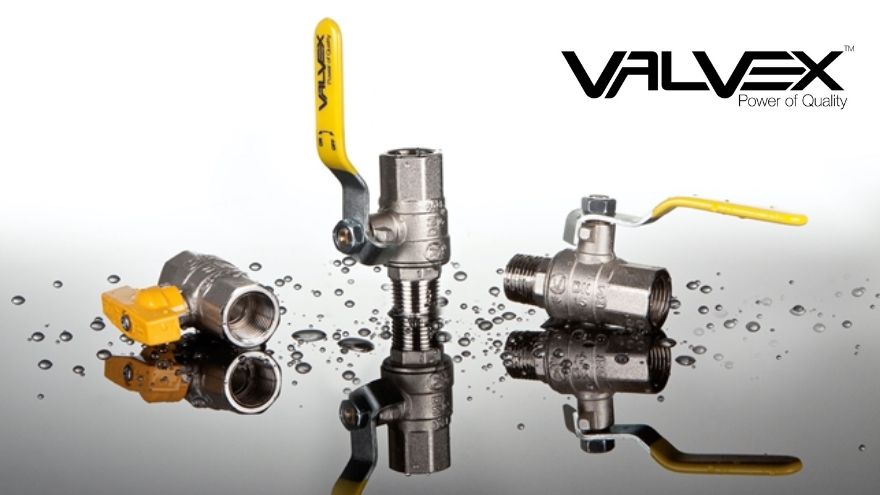

Кульові крани Valvex для газових установок на білому фоні

Зі статті ви дізнаєтеся:

  • як має бути спроектована та побудована безпечна газова установка,
  • які види газів постачають газові установки,
  • як влаштована газова установка
  • який кульовий кран краще використовувати.

Ознайомтеся з пропозицією газових клапанів у гуртівні Onninen

Природний газ і скраплений нафтовий газ

Газ є одним із традиційних видів енергетичного палива. Мешканці одноквартирних будинків використовують газ для опалення будівлі та підігріву гарячої води (ГВП). Застосовується і на кухні, де стає альтернативою електричним плитам.

Каструля на газовій конфорці на кухні

Залежно від типу газопостачання установки , системи можна розділити на:

  • газові установки, що живляться природним газом від мережі,
  • газові установки, що живляться зрідженим газом з бака.

Установки для зрідженого газу працюють від зрідженого газу, що зберігається в резервуарі поза будівлею. В якості газу для опалення будівлі рекомендується використовувати чистий пропан. Газ зберігається в рідкому вигляді, але надходить в установку у вигляді газу. Завдяки типу використовуваної арматури ця установка, в частині за запірною арматурою, не відрізняється від установки природного газу.

Природний газ транспортується по трубопроводах, що утворюють газові мережі. Газ підведено до будівель через газові з’єднання. Завдяки безперебійності та вартості палива, що постачається, є найбільш оптимальним варіантом для газових установок. Однак таке рішення недоступне для територій, де газифікацію нерентабельно або неможливо здійснити.

Установка газу в будинку - основна інформація

Газова установка для односімейного будинку повинна мати дві характерні риси: вона повинна відповідати вимогам безпеки та забезпечувати легке обслуговування . Це система труб, пристроїв і арматури, які розташовані як зовні, так і всередині будівлі.

Установка працює на природному газі

Межею між мережею та газовою установкою є магістральний газовий кран. В даний час в односімейному будівництві існує обов’язковість розміщення головного крана з газовим лічильником і можливим редуктором на межі ділянки, тобто частина газової системи будинку прокладається в землі. Також повинна бути можливість ізолювати установку , розташовану в будівлі, від установки, розташованої в землі, за допомогою запірної арматури.

Установка працює на зрідженому газі

В установці зрідженого газу газовий резервуар розташований на території, що використовується. У цьому випадку немає місця, де мережа та установка з’єднуються одна з одною. Установка розділена на 2 частини: одна - веде від резервуара до головного запірного крана, який, в залежності від способу збору газу з резервуара, містить різні регулюючі елементи, і друга, що з'єднує запірний кран з встановлення всередині будівлі. З точки зору монтажу всередині будівлі, система не відрізняється від арматури, що використовується в установках природного газу.

Зворотні газові клапани в оптовику Onninen

Проектування газової установки - що потрібно пам'ятати?

У більшості випадків для встановлення газової установки більше не потрібно отримувати дозвіл на будівництво. Однак необхідно мати проект, який повинен бути виготовлений авторизованим дизайнером.

Монтажник перевіряє стан газової установки

Газове з’єднання повинно проходити найкоротшим і найпростішим шляхом. Вона повинна проходити перпендикулярно межі ділянки, при цьому повинна бути дотримана відстань від інших елементів інфраструктури ділянки. Діаметри труб підбираються авторизованим проектувальником в залежності від кількості газоприймачів. Прохід через перегородки зовнішньої стіни будівлі повинен бути не нижче 0,5 метра від цокольного поверху в обсадній трубі. Газові труби в будинку необхідно прокласти по поверхні – за допомогою спеціальних хомутів. Необхідно дотримуватися відповідних відстаней між кабелями електроустановок - кабелі природного газу повинні бути не менше ніж на 10 сантиметрів вище електричних кабелів, тоді як кабелі зрідженого газу повинні бути розташовані нижче електроустановки.

Пам’ятайте, що нормативно-правові акти дозволяють транспортувати газ пластиковими трубами лише у випадку, якщо газопроводи прокладені в землі. Установка повинна входити в будівлю під поверхнею землі. Інсталяції всередині будівель повинні бути виготовлені зі сталі або міді. У багатоквартирних будинках газопроводи повинні виконуватися із сталевих труб, з’єднаних зварюванням на ділянці від 0,5 м перед зовнішньою стіною будинку до запірних кранів, встановлених перед лічильниками газу. У випадку односімейних будинків таке ж правило застосовується до кабелів, що пролягають від 0,5 м перед зовнішньою стіною будинку до внутрішньої сторони цієї стіни. Решта секції можна зробити як зі сталевих, так і з мідних труб. У першому випадку крім зварювання допускаються різьбові з’єднання. У випадку останнього рекомендується пайка твердим припоєм, але тут правила також дозволяють використовувати інші з’єднання, які відповідають вимогам польського стандарту щодо газових труб для будівель.

Приймання газових установок відбувається після проведення основної перевірки установки на герметичність. Це випробування проводиться в трьох випадках: після нової установки, після кожної реконструкції або реконструкції та після виходу з експлуатації протягом періоду, що перевищує півроку. Перевірка проводиться окремо перед лічильниками газу та для решти установки.

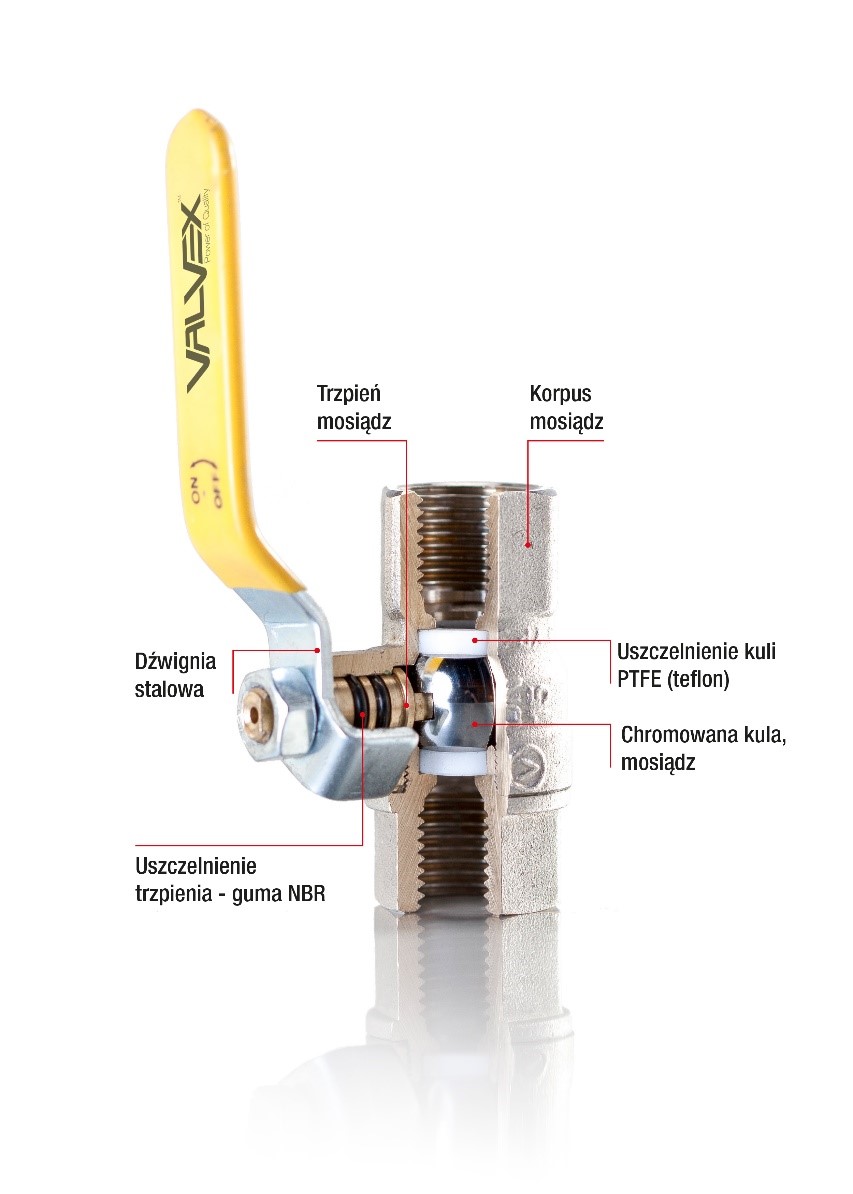

Конструкція газового кульового крана Valvex

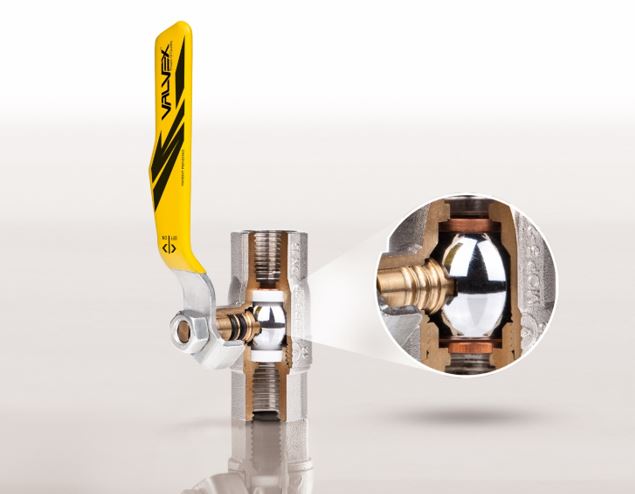

Переріз кульового крана Valvex для газу

Перегляньте кульові крани Valvex


Хочеться написати: «Кожен бачить, що це за клапан», але не все так просто. Газова арматура, включно з клапанами , є об’єктами складної конструкції. Перше, що кидається в очі, це ручка - важіль з оцинкованої сталі, покритий жовтим пластиком. Ущільнення штока NBR70 складається з: подвійного ущільнювального кільця з NBR70 (KGN); PTFE та ущільнювальне кільце з NBR70 (KGS, KGMS). Для виготовлення міцного корпусу використовувалася високоякісна латунь CW617N . Латунна куля покрита хромом і полірована. На додаток до всього цього, є також кулькове ущільнення з PTFE . Всі елементи виготовлені з матеріалів найвищої якості і разом створюють газовий кульовий кран , що відповідає вимогам європейських стандартів.

Який газовий кульовий кран вибрати? Доступні типи

Серед доступних на ринку кульових кранів ми рекомендуємо два типи. Це:

Клапани ORION відрізняються від конкурентів завдяки, серед іншого, розширеному діапазону робочих температур (клас T3). Працюють безвідмовно як в 40-градусний мороз, так і в 60-градусну спеку. Крім того, вони можуть працювати під тиском до 20 бар (MOP 5-20). Клапани ORION доступні в двох варіантах : з ергономічним алюмінієвим метеликом або з посиленим сталевим важелем. Клапани Оріон відповідають всім вимогам, що пред'являються до газової арматури щодо пожежної безпеки

Інновацією серед наявних на ринку газових клапанів є клапан 4TECH. Найважливіші переваги цього клапана включають запатентовану систему ущільнення , яка робить клапан самогерметизуючим у разі пожежі . Мідні кільця, які використовуються на додаток до тефлонових ущільнень, забезпечують додаткове ущільнення кульки клапана. Це унікальний і передбачений законом захист від пожежі. Замість оплавлених в результаті підвищення температури тефлонових і гумових ущільнювачів залишаються мідні кільця, які ущільнюють клапан за рахунок теплового розширення матеріалу. Це зупиняє витік газу та зменшує ризик вибуху.

Схема конструкції кульового крана Valvex

Сам клапан ще не все - що ще купити?

При виборі клапана варто підбирати додаткові елементи, наприклад, латунні фільтри V-GAS. Ці фільтри використовуються в установках первинної очистки газу-енергоносія. Вони мають таку ж стійкість до високих і низьких температур , як описані вище клапани ORION. Крім того, робота фільтрів V-GAS заснована на використанні відповідного картриджа. Завдяки сіткам фільтра (700 на 1 см²) унеможливлюється потрапляння бруду в установку (точність очищення: ~0,2 мм).

Безпека – основа. Тому, перш ніж приступити до встановлення газових установок, давайте уважно прочитаємо всі формальності, які нам необхідно виконати. Затверджений проект дизайнера з відповідними дозволами є лише вступом до подальшого монтажу. Підключення газу вимагає спеціальних дозволів і точності на наступному етапі роботи. Також варто інвестувати в належний кульовий кран . Моделі ORION або 4TECH забезпечать безпеку навіть в екстремальних умовах і в кризових ситуаціях.
