Які нормативні акти регулюють використання безгалогенних кабелів?

Додано: вівторок, 29.03.2022


Вогнестійкість будівельних виробів, що використовуються в будівлях, має ключовий вплив на рівень пожежної безпеки. З цієї причини Європейська Комісія запровадила спільні для всього ЄС правила, що уніфікують, серед іншого, класифікацію електричних кабелів та проводів. В результаті цих правил від використання ПВХ-матеріалів відмовляються, замінюючи їх безгалогенними матеріалами. Якщо ви проектуєте електроустановки або відповідаєте за їх впровадження, обов’язково ознайомтеся з нашим посібником з пожежної безпеки стосовно кабелів та проводів!

Монтажник тримає електричні кабелі

У цій статті ви дізнаєтесь:

  • які правила регулюють використання безгалогенних кабелів,
  • яке маркування використовується на безгалогенних кабелях,
  • в яких установках використовуються безгалогенні кабелі.

Перегляньте безгалогенні кабелі в Onninen

Кабелі та дроти та пожежна безпека - правова основа

Чинні правила у сфері пожежної безпеки регулюються Регламентом (ЄС) № 305/2011 Європейського Парламенту та Ради, скорочено званим CPR (Регламент про будівельні вироби). Він запроваджує обов'язок класифікувати будівельні вироби за їхньою вогнестійкістю. Він також визначає методи випробувань для їх оцінки.

Регламент CPR застосовується до всіх будівельних виробів, призначених для стаціонарного монтажу, а це означає, що він також охоплює кабелі та дроти в цивільних будівлях, комунальних будівлях або інженерних спорудах. Він вимагає від їхніх виробників видавати декларації про експлуатаційні характеристики та маркувати продукцію знаком CE.

Вимоги до декларації характеристик експлуатаційних характеристик та методи перевірки вогнестійкості кабелів та проводів включені до стандарту EN 50575, а детальні положення можна знайти у відповідних стандартах, зокрема EN 13501-6: Класифікація кабелів та проводів за реакцією на вогонь. У ньому визначено, наприклад, методологію випробувань для класифікації кабелів.

Ці правила дозволяють усім виробникам та імпортерам легше використовувати параметри, що відповідають за пожежну безпеку. Це стосується як проектування кабелів, так і специфікації вимог замовником. Варто пам'ятати, що правила поширюються не на всю кабельну продукцію, а лише на ту, яка використовується для стаціонарного монтажу в будівлях або їх частинах.

Безгалогенні кабелі

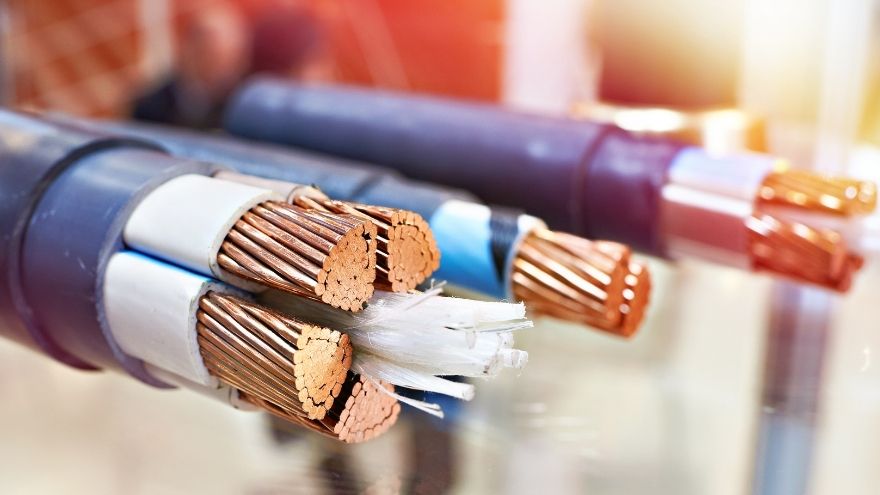

Мідні кабелі високої напруги

Класи реакції на вогонь

Відповідно до вищезазначених норм, силові кабелі та дроти класифікуються за певним класом (так званим єврокласом) вогнестійкості: Aca, B1ca, B2ca, Cca, Dca, Eca, Fca, де перший є найвищим стандартом, а другий – найнижчим.

Кожен євроклас вказує на ступінь, до якої будівельний виріб (у цьому випадку кабель або дріт) сприяє розвитку пожежі. Чим вищий стандарт, тим нижчий ризик під час пожежі. Кожному класу призначені певні параметри, які повинні бути продемонстровані відповідними їм виробами. Зазначені порогові значення перевіряються під час лабораторних випробувань у незалежних дослідницьких підрозділах, нотифікованих Європейським Союзом. Таке рішення робить результати випробувань повністю порівнянними, незалежно від виробника та країни ЄС. Методи випробувань описані в стандартах EN ISO 1716 (для класу Aca) та EN 50399 та EN 60332-1-2 (для інших, крім класу Fca).

На основі проведених випробувань кабелям та проводам присвоюється певний клас реакції на вогонь, де Aca означає продукт, який повністю негорючий, а Fca – продукт, який легко займистий і не відповідає вимогам вищих класів. Через матеріали, що використовуються для виготовлення кабелів, на ринку ви зустрінете продукти, що належать до діапазону від B2ca до Fca.

Залежно від призначеного класу, кабелі та дроти підлягають системам оцінки відповідності 1+, 3 або 4, які вказують на тип підтверджувальних документів та обсяг виробничого нагляду. Різниця полягає, перш за все, в тому, що у стандартах 1+ та 3 випробування повинні проводитися у вищезгаданих органах, нотифікованих Європейською Комісією, а у випадку системи оцінки відповідності 4 (щодо класу Fca) продукція може бути випробувана в лабораторії виробника.

Крім того, класи B1ca, B2ca, Cca та Dca потребують додаткових класифікацій для:

  • викиди диму – параметр s (дим): s1/s1a/s1b/s2/s3,
  • палаючі краплі – параметр d (краплі): d0/d1/d2,
  • корозійність – параметр a (кислотність): a1/a2/a3.

Класи Eca та Fca включають випробування лише на одному вертикальному зразку і тому не підлягають додатковим класифікаціям. У випадку стандартів B1ca, B2ca, Cca та Dca, після проведення всіх випробувань, виробам надається повне позначення, яке виглядає, наприклад, так:

B2ca-s1,d1,a3

У цьому випадку:

  • B2 – означає клас реакції на вогонь,
  • ca – це абревіатура від кабель,
  • s1 – означає викид диму на найнижчому рівні,
  • d1 – означає середній клас палаючих крапель,
  • a3 – вказує на високий рівень виділення корозійних газів.

Якщо говорити дуже просто, можна сказати, що чим нижчі числові параметри в маркуванні, тим вищий стандарт продукції.

Перегляньте безгалогенні кабелі в Onninen

Використання безгалогенних кабелів та проводів

З 2017 року виробники зобов'язані постачати лише продукцію, яка відповідає вимогам регламенту CPR, відповідним чином її маркувати та надавати відповідну документацію. Крім того, стандарт N SEP-E-007:2017-09 визначає мінімальні вимоги до використання електричних кабелів та проводів у різних типах будівель.

Таким чином, клас Dca включає будівлі типу ZL I (наприклад, театри чи кінотеатри), ZL II (наприклад, лікарні, дитячі садки), ZL III (будівлі громадського призначення, але не ZL I та ZL II), ZL IV (житлові) та ZL V (колективне житло), а також висотні та багатоповерхові будівлі. Однак це не стосується їхніх шляхів евакуації, для яких передбачено клас B2ca. Стандарт Eca призначається будівлям з меншою кубатурою, тобто переважно житловим будівлям (наприклад, односімейним будинкам та будівлям з кубатурою до 1000 м³ ), а також виробничим, складським та тваринницьким будівлям.

Все це означає, що в нових інвестиціях традиційні ПВХ-кабелі були замінені на безгалогенні кабелі (LSOH). Як випливає з назви, ці вироби не містять галогенів, тобто сполук фтору, брому, хлору, йоду або астатину. Завдяки цьому, у разі пожежі вони не виділяють токсичних, корозійних парів, які становлять серйозну загрозу для здоров'я та життя людини. Єдиними продуктами, що утворюються в процесі горіння цих кабелів, є вуглекислий газ та вода.

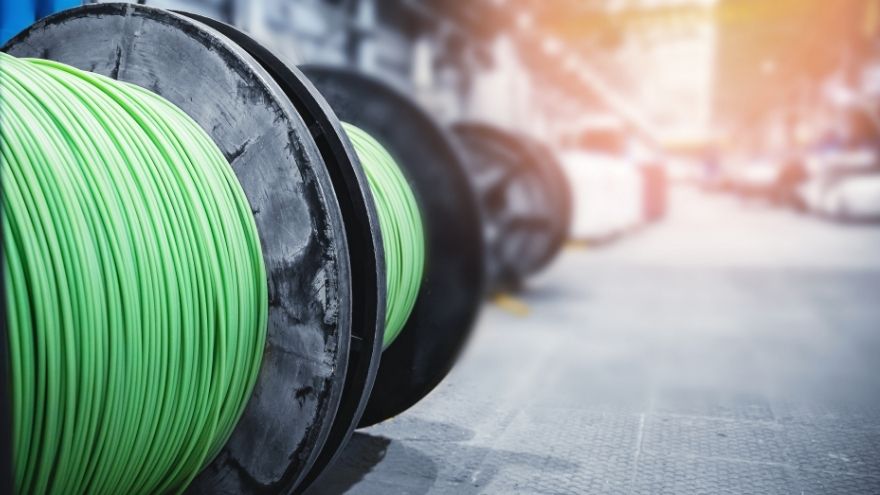

Кабелі та дроти на барабанах на складі

Таким чином, безгалогенні кабелі повністю відповідають вимогам ЄС щодо реакції будівельних виробів на вогонь. У разі пожежі вони виділяють лише невелику кількість диму без агресивних випарів, що може виявитися вирішальним для гасіння пожежі, евакуації та порятунку життя людей. Варто пам'ятати, що більшість жертв таких інцидентів гинуть не від самого полум'я чи високих температур, а від отруєння димом.

Завдяки своїм унікальним експлуатаційним властивостям, безгалогенні електричні кабелі використовуються переважно в будівлях, де проживає багато людей, а також на об'єктах, що захищають цінні матеріальні активи.
