Роз'єми RJ45, також відомі як 8P8C, є невід'ємною частиною сучасних комунікаційних мереж, особливо Ethernet. Саме вони дозволяють ефективно та надійно підключати різні пристрої, від комп'ютерів до маршрутизаторів та промислових камер. Як здійснюється їх встановлення?
Перегляньте обтискачі для кабелів RJ45 у оптового продавця Onninen
Що означає абревіатура RJ45?
RJ45 – це абревіатура від Registered Jack – type 45. Ця назва стосується загального стандарту для кабельних роз'ємів у мережах зв'язку (особливо Ethernet). Це тип штекера, що використовується для обрізання витої пари. Назва RJ45 часто використовується як взаємозамінна з терміном 8P8C, який стосується типу штекера з 8 контактами (роз'єм) та 8 контактами (провідниками). Роз'єм RJ45 базується на стандарті EIA/TIA-568B.
Коли може стати в нагоді обтискний пристрій RJ45?
Обтискний клем RJ45 використовується в електронній та телекомунікаційній галузях. Ці типи роз'ємів дозволяють легко та надійно підключати такі пристрої, як комп'ютери, маршрутизатори, модеми, телевізори, принтери, промислові камери або VoIP-телефони. У мережах Ethernet роз'єми RJ45 використовуються для створення з'єднань як у "простому" стандарті, що забезпечує зв'язок між пристроєм та комутатором або маршрутизатором, так і в перехресному (безпосереднє підключення двох пристроїв). Завдяки своїй універсальності, надійності та широкому застосуванню, роз'єми RJ45 стали важливим елементом ІТ-інфраструктури.
Як правильно обжати кабель RJ45?
Перевагою штекерів RJ45 є їх дуже просте складання. Вся процедура зводиться до кількох кроків, і досвідчений оператор може виконати її менш ніж за хвилину. Це значно пришвидшує роботу зі складання та мінімізує ризик помилок. Щоб обтиснути кабель RJ45, дотримуйтесь наведених нижче інструкцій:
- Підготовка кабелю : переконайтеся, що кабель обрізаний чисто та видалено будь-які забруднення. Зовнішню ізоляцію кабелю слід зняти приблизно за 2 сантиметри до кінця. Жили повинні бути рівномірно розташовані та прямі;
- Розташування жил : згідно зі стандартом EIA/TIA568B, жили слід розташовувати в такому порядку: помаранчевий-білий, помаранчевий, зелений-білий, синій, синьо-білий, зелений, коричневий-білий та коричневий;
- виготовлення вилки : дроти слід вставляти у відповідні заглиблення у вилці. Не допускається їх згинання або перегинання;

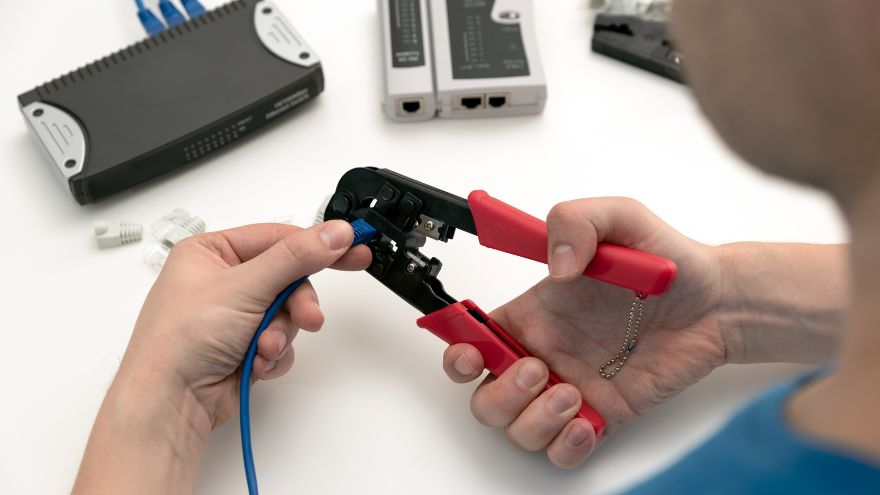

- обтиск штекера : штекер з кабелями необхідно вставити в обтискний інструмент, призначений для штекерів RJ45; наступним кроком є рівномірний обтиск штекера на кабелях. Варто звернути увагу на те, чи обтискний інструмент чинить однаковий тиск на всі контакти штекера;
- Перевірка з'єднання : усі дроти повинні доходити до кінця штекера та бути обтиснутими. В іншому випадку необхідно повторити процес спочатку.
Що слід враховувати під час вибору обтискного інструменту для RJ45?
Швидкість, зручність та ефективність обтиску штекерів RJ45 значною мірою залежать від якості обтискувача. Але що слід враховувати, вибираючи цей інструмент? Наступні аспекти є вирішальними:
- сумісність зі стандартом : на ринку доступні обтискні інструменти для різних кабельних наконечників. Тому переконайтеся, що модель призначена для штекерів RJ45. Обтискний інструмент зі змінними матрицями також буде гарним вибором, оскільки він дозволить вам працювати з різними типами штекерів;
- простота використання : обтискний інструмент RJ45 GFD повинен бути розроблений таким чином, щоб забезпечити зручний та надійний захват. Це значно покращить ергономіку роботи та зменшить ризик помилок оператора;
- якість виготовлення : високоякісні матеріали та продумана конструкція забезпечують не тільки точне обтискання, але й довговічну експлуатацію.
Інструменти для обтиску RJ45 у оптового продавця Onninen
Обтискачі кабелів A-LAN NI041 RJ45 найкраще підходять для професійного використання. Завдяки набору змінних наконечників, це універсальний інструмент для складальників та інженерів-електронників, а висока якість виготовлення гарантує багато років безпроблемного використання.
Для фахівців гарним рішенням також буде придбання набору монтажних інструментів у кейсі ALANTEC NI038 . Розміщений в естетичному, функціональному кейсі, він містить тестер, ніж LSA, обтискний інструмент, інструмент для зняття ізоляції та штекери RJ45.
У домашніх, непрофесійних умовах добре підійде обтискувач кабелів Digitus Professional DN-94007 RJ45 . Доступний за доступною ціною, він пропонує базовий функціонал і високий комфорт використання.
Обтискний інструмент RJ45 – незамінний інструмент для всіх, хто займається монтажем та обслуговуванням комп’ютерних мереж. Простий процес обтиску штекерів забезпечує швидке та надійне підключення, незалежно від застосування. Вибір правильного інструменту, адаптованого до потреб та якості, сприятиме ефективності та надійності ваших мережевих установок.
