Ринок теплових насосів переживає справжній бум. Ціни на газ та побоювання щодо його доступності змушують нас шукати альтернативні опалювальні прилади, що працюють на енергії з інших джерел. Витрати на придбання теплового насоса все ще не є одними з найнижчих, але ці пристрої з часом окуповуються завдяки дешевій експлуатації, а також не потребують обслуговування. Однак ефективність теплового насоса також залежить від вдосконалених, правильно підібраних компонентів установки. Буферний бак відіграє особливу роль у його належній роботі.
У цій статті вам буде пояснено:
- різниця між баком гарячої води та буферним баком;
- роль кожного з них у системі опалення тепловим насосом;
- способи підключення буферних резервуарів та переваги кожного з них.
Особливості термостака Roth Thermotank Quadroline для теплових насосів
Виробничий досвід компанії Roth сягає 1970-х років. У 1971 році було запущено виробництво поліетиленових резервуарів для мазуту, заснованих на технології видування екструзії. Процес виготовлення поліетиленових виробів, що вдосконалювався понад 50 років, використовується й сьогодні. Машинний парк, підтриманий сучасним контролем, та великий досвід інженерного персоналу дозволили подолати бар'єр, який довгий час здавався нездоланним – сталева конструкція резервуарів поступилася місцем пластмасам .
Матеріал, який використовується для виготовлення баків теплового насоса Roth Thermotank Quadroline, – це композит з HDPE (PE-RT), алюмінієвого антидифузійного шару та скловолокна . 100% дифузійний опір завдяки алюмінієвому захисному покриттю підтверджено сертифікатом німецького інституту Fraunhofer IKTS Hermsdorf.
Баки Roth Thermotank Quadroline доступні трьох ємностей: 325, 500 та 850 л, як буферні баки для центрального опалення (TQ-P), буферні баки з гідравлічною муфтою (TQ-T), змійовикові баки для гарячого водопостачання (TQ-TW), змійовикові баки для гарячого водопостачання з комбінованим буфером (TQ-TWK та TQ-TWT) та сонячні системи (TQ-S, TQ-TWS, TQ-K). Баки забезпечують стійкість до постійного тиску 3 бар та максимальної короткочасної робочої температури 90°C та тривалої робочої температури 80°C.
Корпус Roth Thermotank Quadroline покритий ізоляційними сегментами з EPS, що створює квадратний профіль конструкції, що дозволяє оптимально використовувати кожен квадратний сантиметр поверхні. Компактна, практична форма баків, що важать лише близько 1/3 від порівнянного звичайного сталевого бака , обмежує до мінімуму необхідний простір у приміщенні. Клас енергоефективності буферних баків та баків гарячого водопостачання Roth, залежно від використовуваної термооболонки Thermocoat plus або Thermocoat, знаходиться на рівні A або B відповідно.
Роль буферного бака в системі теплового насоса
Компресор теплового насоса є чутливим і делікатним компонентом. Він негативно реагує на часте вмикання та вимикання, а термін його служби залежить від правильно спроектованої та виконаної системи монтажу. Тепловому насосу потрібно близько 5 хвилин у циклі запуску для саморегуляції, після чого він споживає багато електроенергії. Оптимізація роботи теплового насоса залежить від двох факторів: мінімальної витрати та мінімального заправлення водою (мінімальний об'єм установки). Мінімальна витрата вказана в документації виробника.
Тому тепловий насос повинен мати мінімальний час роботи на номінальній потужності та рідші запуску, але це не означає, що він повинен працювати цілодобово без перерв. Якщо тепло від насоса не передається до системи опалення протягом цього необхідного мінімального часу, виникатимуть перебої через високий тиск. Мінімально необхідний об'єм води в розподільних трубах залежить від максимальної теплової потужності теплового насоса. Якщо об'єму води в контурі опалення недостатньо для забезпечення мінімального потоку протягом запланованого мінімального часу роботи, використовуються буферні баки центрального опалення . Буфери обмежують цикли ввімкнення та вимкнення теплового насоса.

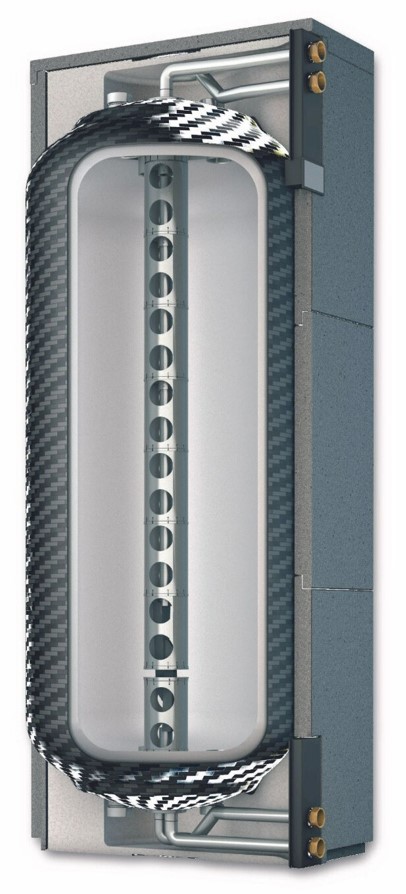

Асортимент буферних ємностей Roth Quadroline для теплових насосів включає два типи: буферний бак для центрального опалення Roth Quadroline TQ-P для послідовного з'єднання та буферний бак для центрального опалення з гідравлічною муфтою Roth Quadroline TQ-T для паралельного з'єднання.
Перегляньте пропозицію резервуарів та контейнерів у оптового продавця Onninen
Послідовне підключення буферних баків (еквівалент Roth Quadroline TQ-P з двома підключеннями: подача та зворотна лінія джерела тепла/теплового насоса) з одного боку є більш вигідним (з точки зору енергії, через низьку температуру бака), але з іншого боку, воно є гідравлічно вимогливим - необхідно вбудувати байпас із запобіжним клапаном перепаду тиску, щоб забезпечити мінімальний потік для теплового насоса в ситуації, коли один або кілька контурів теплої підлоги, оснащених приводами розподільних клапанів, закриті. Системи послідовних буферних баків рекомендуються лише в установках з одним контуром опалення та в системі з максимум одним циркуляційним насосом , і вони служать для збільшення об'єму системи опалення.
Крім того, можна виділити буферні баки подачі та зворотної лінії . Перевагою включення буферного бака в контур подачі є можливість інтеграції його з нагрівачем як додаткового джерела тепла. Розташування бака в контурі зворотної лінії пов'язане зі зменшенням тепловтрат, але без можливості повторного нагрівання бака . Буферні баки зворотної лінії використовуються для збільшення об'єму установки та продовження часу роботи компресора теплового насоса.
Паралельно з'єднані буферні резервуари (еквівалент Roth Quadroline TQ-T
з чотирма підключеннями: подавання та повернення джерела тепла/теплового насоса та подавання та повернення від установки, наприклад, тепла підлога) відокремлюють джерело тепла (насос) від контуру опалення, виконуючи таким чином функцію гідравлічної муфти . Гідравлічне розв'язання завжди необхідне при підключенні кількох контурів опалення, включаючи ті, що працюють з різними значеннями витрати, та з принаймні двома циркуляційними насосами (один насос від теплового насоса забезпечує накопичувальний бак, а інший - теплу підлогу або теплу підлогу та радіатори). Таке підключення є найбезпечнішим способом уникнути гідравлічних помилок. Паралельна робота бака забезпечує необхідний мінімальний потік для теплого насоса.
Буферні баки забезпечують належну роботу теплового насоса
- підтримувати необхідний мінімальний потік води через конденсатор теплового насоса, коли контури підлогового опалення оснащені приводами розподільних клапанів, які можуть обмежувати потік води для опалення,
- гарантувати необхідну мінімальну подачу води для правильної роботи теплового насоса,
- вони діють як гідравлічна муфта в установці з додатковим джерелом тепла , наприклад, газовим котлом (що підключає існуючі джерела тепла), або в змішаній установці підлогового та радіаторного опалення, що працюють з різними значеннями витрати,
- накопичувати тепло для виконання функції розморожування періодично замерзаючого випарника теплового насоса типу «повітря-вода» протягом опалювального сезону за зовнішньої температури ≤0°C (коли взимку тепло відбирається з навколишнього середовища, волога конденсується, замерзає та обмежує потік; тепловий насос починає розморожування, щоб розморозити випарник; тепло, необхідне для цього процесу, відбирається з буфера).
Термотанк Roth Quadroline для приготування гарячої води
Характерною рисою водонагрівачів Roth Thermotank Quadroline є їх гігієнічний, «чистий» спосіб роботи. Гаряча вода знаходиться виключно в змійовику з нержавіючої сталі довжиною 26 м для баків об'ємом 325 та 500 л та 38 м для бака об'ємом 850 л. Вода в змійовику для комунальних потреб нагрівається водою в решті бака (принцип потоку) і лише в необхідній кількості, що виключає застій води та створення середовища, сприятливого для розвитку мікроорганізмів.

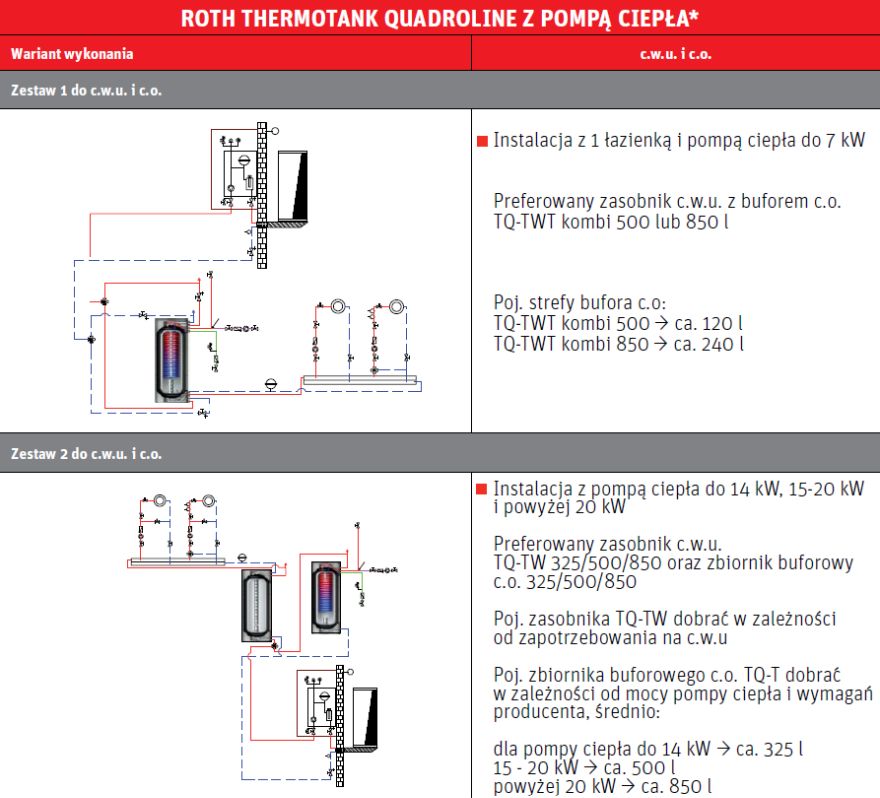

Існує три варіанти бойлера Roth Thermotank Quadroline для ГВП на вибір: бойлер Roth TQ-TW 325/500/850 зі змійовиком, комбінований бойлер Roth TQ-TWK kombi 500/850 DHW зі змійовиком та буфером центрального опалення, а також бойлер Roth TQ-TWT kombi 500/850 DHW зі змійовиком та буфером центрального опалення з гідравлічною муфтою .
Місткість бака для гарячої води в поєднанні з тепловим насосом слід вибирати залежно від потреб у гарячій воді. Місткість бака для гарячої води не залежить від потужності теплового насоса.
