Hager Volta - невеликий електрощит

Додано: четвер, 11.03.2021

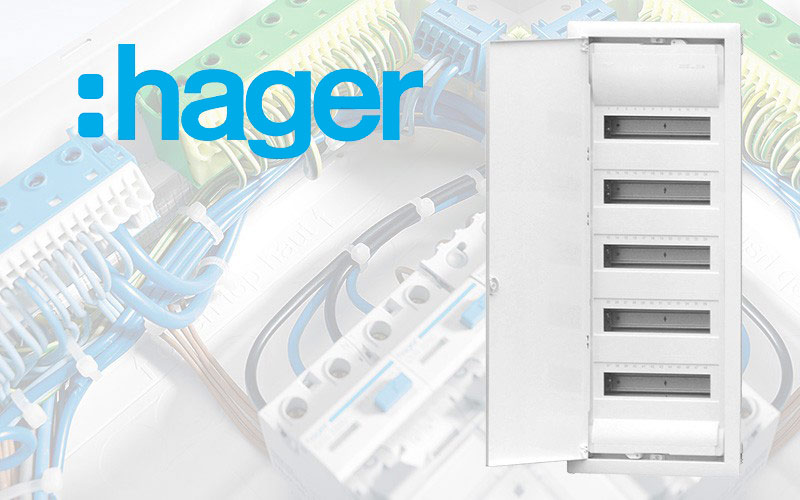

5-рядні розподільні щити Volta Hager

Hager пропонує невеликий п'ятирядний електричний розподільний щит , який дозволяє правильно встановлювати обладнання загальним об'ємом 60 модулів. Розподільний щит призначений для прихованого монтажу та встановлення в каркасних стінах.

Як вибрати розподільний щит на 60 модулів?

Згідно зі стандартом PN-HD 60364-4-41:2009, який стосується захисту від ураження електричним струмом, низьковольтні електроустановки повинні бути оснащені високочутливими диференціальними автоматичними вимикачами з номінальним струмом не більше 20 А. Наразі такі кола є обладнанням більшості квартир і будинків. Диференціальні захисні пристрої потребують більше місця в електричному щиті, ніж стандартні пристрої захисту від перевантаження по струму. Тому Hager , як перший виробник, запропонував п'ятирядний, невеликий розподільний щит, що дозволяє правильно встановлювати обладнання загальним об'ємом 60 модулів.

Розподільний щит Hager 5x12 розроблений для прихованого монтажу та встановлення в стіни. Збільшений простір забезпечує безпеку користувача, а також комфорт під час встановлення обладнання всередині розподільного щита. Окрім додаткового монтажного простору, нові 5-рядні конструкції забезпечують усі переваги перевірених рішень серії Volta. Це різні функції, які пришвидшують та полегшують монтаж.

Перегляньте електричні розподільні щити у оптового продавця Onninen

Додатковою зручністю для монтажників є стандартний рівень, який робить монтаж ефективнішим та точнішим.

Особливо великий простір для підключення, оснащений самозатискачами QuickConnect та кронштейнами для фіксації кабелів у бічних частинах розподільного щита, дозволяє проводити підключення розподільного щита на найвищому технічному рівні прозорим та безпечним способом. Гребінчасті затискачі, розташовані в нижній та верхній частинах розподільного щита, дозволяють механічно фіксувати (за допомогою затискачів) кабелі, що особливо важливо у випадку монтажу в каркасних стінах.

Додатковою зручністю для монтажників є стандартний рівень, завдяки якому монтаж є ефективнішим та точнішим. Також корисним є спеціальний фіксуючий затискач, встановлений на дверцятах розподільного щита, де ми можемо розмістити електротехнічну документацію. У випадку, коли потрібно встановити розподільний щит у нішу меншої глибини, ніж рекомендовано для монтажу, можна використовувати спеціальні елементи, що дозволяють встановити його у нішу глибиною 72 мм. Для підтвердження безпеки розподільні щити Volta пройшли випробування відповідно до PN-EN 61439-3: Розподільні щити, призначені для експлуатації неавторизованими особами.

Згідно з цитованою частиною стандарту, розподільні щити DBO повинні мати міцність IK05 для внутрішнього застосування та IK07 для зовнішнього застосування. Volta відповідає вимозі міцності IK07. Він також пройшов випробування на категорію перенапруги III, яка передбачає стійкість до імпульсу напруги 4 кВ. Цей параметр важливий для правильного вибору мережевих фільтрів.

Окрім додаткового монтажного простору, нові 5-рядні конструкції пропонують усі існуючі переваги перевірених рішень серії Volta.

Корпус електричного розподільного щита Hager Volta - виконання

Матеріал, з якого виготовлено корпус розподільного щита, впливає на естетику, комфорт використання та безпеку. Розподільні щити прихованого монтажу Volta оснащені металевими дверцятами з рамою, яка стандартно може бути виготовлена з листового металу з порошковим покриттям. Також доступні сучасні прозорі версії з нержавіючої сталі або алюмінію, або спеціальні, з місцем для фотографії або карти евакуаційних шляхів.

Внутрішня частина має захист від ураження електричним струмом, забезпечуючи другий, підвищений рівень ізоляції. У розподільних щитах, що монтуються в каркасних стінах, необхідно використовувати корпуси, виготовлені зі спеціального матеріалу. Такий розподільний щит піддається випробуванню розжареним дротом до 850°C відповідно до стандарту EN 60695-2-1. Цій умові відповідає матеріал, що використовується в розподільних щитах Volta у версії VHxxx. З іншого боку, моделі для встановлення у вогнестійких стінах випробовуються методом розжареного дроту до 650°C.

Розподільні пристрої необхідно щоразу перевіряти на механічну міцність відповідно до стандарту EN 50102/A1. Варто додати, що в інтересах охорони навколишнього середовища Hager використовує полістирольні матеріали з низьким вмістом галогенів. Вся продукція відповідає вимогам ROHS та WEEE.

Розподільний щит 5x12 Hager Volta

Кілька років тому компанія Hager розробила рішення для особливих вимог телекомунікаційних установок у багатоквартирних будинках та односімейних будинках. Серія мультимедійних продуктів Volta також доступна у 5-рядному виконанні. Мультимедійні розподільні щити Volta на 3, 4 та 5 рядів тепер стандартно оснащені 12-позиційною патч-панеллю для телекомунікаційних модулів, перфорованими монтажними пластинами та потрійними поворотними розетками на 230 В.

Технічні параметри
Встановлення врівень/накладний монтаж
Ступінь захисту IP30/IK07
Клас ізоляції ІІ
Матеріал коробка для перерви
- пластик;
- маскувальна рама та двері
- сталевий лист
Стандартний колір білий (RAL 9010)
Поверхня порошкове покриття лаком
Кількість модулів від 12 до 60
Стандарти PN-EN 61439-3

Патч-панель дозволяє встановлювати телекомунікаційні модулі відповідно до постанови Міністерства транспорту, будівництва та морського господарства (Законодавчий вісник від 2012 року, поз. 1289) та модулі встановлення домашніх телекомунікацій. Пасивні або активні телекомунікаційні пристрої можна встановлювати на перфоровані сталеві монтажні пластини. Нижня частина корпусу розподільного щита має 3 розетки із заземленням на 230 В. Кожну розетку можна вільно обертати, що дозволяє уникнути зіткнення штекерів та сусідніх джерел живлення. Також можливо встановити ще одну патч-панель для додаткових модулів.

Електричні розподільні щити Volta стандартно білого кольору. Двері можуть бути встановлені з правого або лівого боку та оснащені вентиляційними отворами. Електричні та телекомунікаційні розподільні щити можна монтувати поруч у горизонтальному або вертикальному положенні завдяки з'єднувачам.

Люди, які приділяють особливу увагу гармонії та естетиці всередині приміщення, безсумнівно оцінять можливості, які пропонує стиль комутаторів Volta. Уніфікована кольорова палітра, адаптована до сучасних тенденцій, ідеально поєднується з кольоровою палітрою та аксесуарами серії polo.fiorena. Мультимедійні комутатори Volta на 3, 4 та 5 рядів тепер стандартно оснащені 12-позиційною патч-панеллю для телекомунікаційних модулів, перфорованими монтажними пластинами та потрійними поворотними розетками на 230 В.
