З грозою не жартують, адже вона становить величезну небезпеку. Час від часу ми чуємо про драматичні події, пов'язані з блискавкою. Найчастіше це трапляється на відкритих просторах, де важко знайти укриття, але часто розряди вражають будівлі, руйнуючи їх, створюючи величезну загрозу для домогосподарств. Щоб запобігти цьому, встановлюються системи блискавкозахисту.
Перевірте установки блискавкозахисту у оптового продавця Onninen
Системи блискавкозахисту захищають не лише від прямих ударів блискавки, але й від атмосферних перенапруг, які можуть завдати дорогої шкоди електроустановкам та електронним пристроям. Тема дуже серйозна, тому ми присвятимо їй велику статтю, вказавши на найважливіші питання. Спочатку ми розглянемо, які будівлі потребують системи блискавкозахисту, чому проектування системи блискавкозахисту таке важливе в певному місці? Потім ми перейдемо до інших важливих концепцій: розрахунок індексу блискавконебезпеки для стандарту PN-EN 62305-2, захист будівлі за допомогою зовнішньої системи блискавкозахисту та внутрішньої установки, рівень захисту LPL та клас LPS в контексті правових норм, розрахунок місця встановлення повітряних з'єднувачів, а також чинні норми та стандарти щодо систем блискавкозахисту. Запрошуємо вас до прочитання!
На яких будівлях обов'язкове встановлення блискавкозахисту?
Системи блискавкозахисту , зазвичай відомі як громовідводи, встановлюються на багатьох будівлях, особливо там, де існує таке зобов'язання. Це залежить від багатьох факторів, таких як тип будівлі, її висота, призначення та розташування. Тому, встановлюючи систему блискавкозахисту, ми повинні пам'ятати про них. Польське законодавство (Положення Міністра інфраструктури від 12 квітня 2002 року про технічні умови, яким повинні відповідати будівлі та їх розташування) говорить, що система блискавкозахисту є обов'язковою для будівель, які особливо піддаються впливу ударів блискавки, що, як наслідок, може спричинити загрозу трагічних наслідків - для здоров'я людей, навколишнього середовища та майна. Тому встановлення системи блискавкозахисту повинно враховувати ці рекомендації, тому необхідно дотримуватися технічних умов, яким вони повинні відповідати.
Беручи це до уваги, ми маємо на увазі промислові та складські приміщення, особливо ті, де зберігаються легкозаймисті матеріали. Це також будівлі з великими поверхнями дахів, які піддаються ударам блискавки. Це також стосується високих житлових будівель, понад 20 метрів, будівель громадського призначення (шкіл, лікарень, офісів тощо) та історичних та історичних будівель, які через свою цінність потребують спеціального захисту.
Як правильно розрахувати індекс небезпеки блискавки для стандарту PN-EN 62305-2?
Щоб захист від блискавки був ефективним, його потрібно не лише правильно встановити, але й вибрати з урахуванням небезпеки блискавки. Для цього необхідно правильно розрахувати індекс небезпеки блискавки за стандартом PN-EN 62305-2. Індекс небезпеки блискавки (LRI) є найважливішим параметром, який дозволяє визначити, чи потрібна даній будівлі система блискавкозахисту, і якщо так, то який рівень слід використовувати. Стандарт PN-EN 62305-2 детально описує методологію цього індексу. Для цього ми повинні враховувати кілька ключових факторів. Одним з них, звичайно ж, є тип і висота будівлі. Чим вони вищі, тим вищий ризик удару блискавки. Те саме можна сказати і про площу поверхні. Чим вона більша, тим вищий ризик небезпечного удару.
Ще одним параметром є розташування будівель, оскільки ті, що розташовані в районах з високою щільністю розрядів блискавки, більш схильні до ударів блискавки. Наприклад, йдеться про будівлі, розташовані високо вгорі. Призначення будівлі також є надзвичайно важливим фактором, оскільки ті, в яких проживає багато людей або зберігаються небезпечні матеріали, потребують вищого рівня захисту. Конструктивні елементи та матеріали, що використовуються для будівництва будівлі, не менш важливі, оскільки вони можуть впливати на більший ризик під час шторму. Особливо цьому ризику піддаються металеві предмети.
Стандарт PN-EN 62305-2 містить багато детальних таблиць і формул. Їх можна використовувати для розрахунку індексу блискавкозахисту. Враховуючи такі фактори, як розташування, висота та площа даху, можна розрахувати ймовірність удару блискавки в будівлю (N). Іншим значенням є оцінка потенційних збитків (L), де враховується призначення будівлі та тип матеріалів, що зберігаються в ній. На цій основі індекс небезпеки (R) можна розрахувати за формулою: R = N x L, де R – рівень ризику, що дозволяє регулювати ступінь блискавкозахисту.
Належний захист будівлі за допомогою зовнішнього LPS та внутрішнього монтажу
Щоб ефективно захистити будівлю від наслідків удару блискавки, слід використовувати комплексну систему блискавкозахисту, що складається із зовнішньої системи (СЗБ - система блискавкозахисту) та внутрішньої системи. Перша з них - зовнішня система блискавкозахисту (СЗБ) - складається з таких елементів:
- Повітряні обмежувачі — перехоплюють розряди блискавки; це може бути схема з вертикальних, горизонтальних або комбінованих котушок;
- Струмові відводи – спрямовують струм блискавки від повітряних клем до заземлювальних електродів. Тому роль струмових відводів тут надзвичайно важлива;
- Заземлювальні стрижні блискавки – проводять струм блискавки до землі. Розрізняємо вертикальні заземлювальні стрижні, які являють собою стрижні, вбиті в землю, та горизонтальні заземлювальні стрижні – мідні смуги, закопані в землю.
Зовнішня установка надзвичайно важлива, оскільки вона знаходиться на передовій у боротьбі з блискавкою. Однак вона не зможе функціонувати належним чином без внутрішньої установки, яка включає:
- Обмежувачі перенапруги – захищають електричні мережі та електронні установки від перенапруг, спричинених ударами блискавки;
- Екранування та заземлення – ці елементи знижують ризик пошкодження електроустановок. Тому питання заземлення тут таке ж важливе, як і згадані вище обмежувачі. Заземлення є основою кожної установки.
Перевірте установки блискавкозахисту у оптового продавця Onninen
Рівні захисту LPL та LPS і правові стандарти для установок блискавкозахисту
Рівень блискавкозахисту (LPL), а також клас системи блискавкозахисту (LPS - Lightning Protection System) визначають вимоги до системи блискавкозахисту відповідно до стандарту PN-EN 62305. Що стосується LPL, можна визначити чотири рівні блискавкозахисту - від LPL I до LPL IV.
Перший – LPL I – означає найвищий рівень захисту, рекомендований для будівель з дуже високою кількістю ударів блискавки. Згідно з цим, LPL II застосовується до будівель з високим ризиком, LPL III – з помірним ризиком, LPL IV – з низьким ризиком.
Клас системи блискавкозахисту LPS визначає детальні технічні вимоги до компонентів системи. Ми перераховуємо клас I, який передбачає високі вимоги, використання найсучасніших технологій та матеріалів, а також нижчі класи - II, III та IV, що означають нижчі технічні вимоги. Однак вони завжди повинні бути адаптовані до рівня захисту.
Як розрахувати місце встановлення повітряних терміналів?
Розташування повітряних терміналів має велике значення для всієї установки, тому його необхідно правильно розрахувати. Для цього потрібно врахувати такі фактори, як тип будівлі, тип повітряних терміналів та відстань між повітряними терміналами.

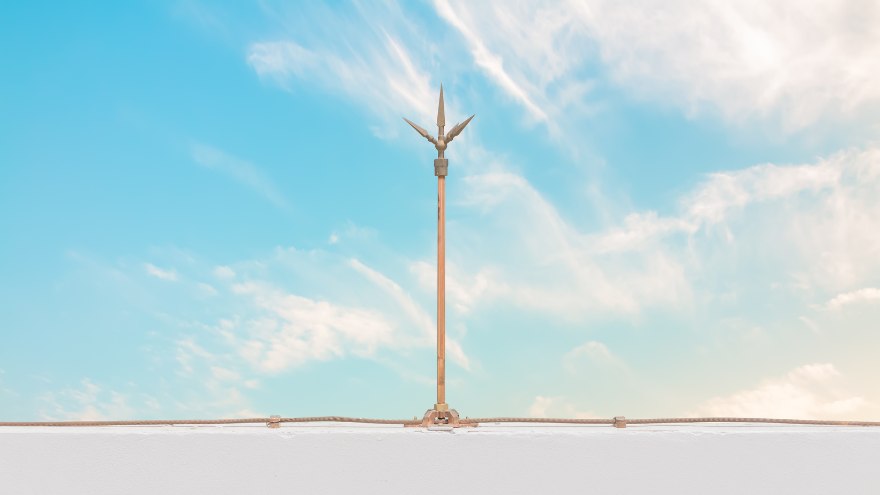

У випадку першого параметра – типу будівлі – йдеться про правильне розміщення повітряних терміналів, тобто таким чином, щоб вони покривали всю поверхню будівлі, забезпечуючи таким чином захист конструкції. У контексті наступного аспекту – типу повітряного терміналу – варто знати, що вони можуть бути вертикальними, наприклад, щоглові, або горизонтальними, як громовідвод . Питання полягає в їх виборі, який залежить від форми даху та специфіки будівлі. Не менш важливим є питання відстані між повітряними терміналами. Згідно зі стандартом PN-EN 62305, відстані повинні бути вибрані точно, щоб жодна точка даху не знаходилася поза зоною захисту. Фактично це означає, що повітряні термінали повинні бути розміщені на відповідних відстанях. Коли йдеться про будівлі з низьким рівнем ризику (наприклад, LPL IV), вони не можуть бути більшими за 10-15 м. У випадку вищого рівня ризику ці відстані, звичайно, повинні бути ще меншими.
Варто показати зразки розрахунків, які наблизить цю тему. Розглянемо будівлю розміром 30x40 метрів з плоским дахом. Рівень захисту LPL III тут вимагає, щоб відстані між повітряними терміналами становили 10 метрів. Тому на довшій стороні даху має бути 4 повітряні термінали, щоб покрити всю довжину. Таким чином, розрахунки такі: 30 м/10 м=3. На коротшій стороні ми повинні розмістити 5 повітряних терміналів, отже 40 м/10 м=4. Це дає загалом щонайменше 20 повітряних терміналів.
Чинні норми та стандарти щодо установок блискавкозахисту PN-EN 62305
Для повного уявлення про цю тему нам також слід детально ознайомитися з чинними правилами та стандартами системи блискавкозахисту PN-EN 62305. Цей стандарт складається з чотирьох частин: PN-EN 62305-1 (Загальні принципи блискавкозахисту), PN-EN 62305-2 (Управління ризиками та розрахунок індексу небезпеки блискавки), PN-EN 62305-3 (Фізичний захист будівель та установок), PN-EN 62305-4 (Захист електронних пристроїв у будівлях).
Знаючи ці стандарти, також варто знати про ключові вимоги до проектування та монтажу установки, не лише відповідно до стандарту PN-EN 62305, але й до чинних будівельних норм. Це також стосується матеріалів та компонентів, таких як повітряні з'єднувачі, токовідводи та заземлення. Усі ці елементи повинні відповідати певним вимогам якості та демонструвати бездоганну стійкість до корозії. Важливо також пам'ятати про регулярні перевірки та технічне обслуговування, щоб забезпечити ефективність та довгострокову надійність установки блискавкозахисту.
Слід також пам’ятати, що Положення Міністра інфраструктури від 12 квітня 2002 року про технічні умови, яким повинні відповідати будівлі та їхнє розташування, було дещо змінено. Це оновлення було спрямоване на зміни технічних стандартів щодо блискавкозахисту. Положення, що вносять зміни до положення, стосуються використання сучасних матеріалів і технологій, таких як стрічка та заземлювальний дріт, які повинні бути виготовлені з матеріалів високої провідності. Положення також містить інформацію про збільшення частоти перевірок та технічного обслуговування.
Сподіваємося, що ви дізналися найважливіше про безпеку та законодавчі вимоги до установок блискавкозахисту. Тема надзвичайно важлива, тому варто ґрунтовно її ознайомити.
