Експлуатація сучасних електроустановок широко вважається надійною. Однак їхня надійність є результатом передових технологій та роботи експертів у галузі проектування. Процес планування кабельних трас здійснюється відповідно до встановлених стандартів та перевірених методів, які розроблялися та вдосконалювалися протягом багатьох років. Правильне планування кабельних трас не лише забезпечує ефективну роботу систем, але й їхню безпеку та легкість обслуговування.
Перевірте кабельні траси у оптового продавця Onninen
Яким законодавчим вимогам повинні відповідати кабельні траси?
Під час планування та реалізації кабельних трас усі електричні пристрої повинні бути точно розташовані по всій установці. Під час проектування кабельної траси необхідно дотримуватися низки законодавчих вимог, які забезпечують безпеку, надійність та дотримання технічних стандартів. У Польщі нормативні акти щодо управління кабельними трасами включають будівельне законодавство та технічні стандарти. Найважливіші з них стосуються:
- безпека використання,
- захист здоров'я людини,
- захист навколишнього середовища,
- протипожежний захист.
Електропроводку необхідно прокладати відповідно до чинних норм. Планування кабельних трас регулюється стандартом PN-EN 50174. Тому він містить детальні рекомендації щодо:
-
проектування кабельних трас, - прокладання кабелів у кабель-каналах,
- захист кабелів від механічних пошкоджень,
- умови навколишнього середовища.
Низьковольтні електроустановки регулюються стандартом PN-HD 60364, який включає вимоги до:
- будівництво кабельних трас,
- захист від ураження електричним струмом,
- захист від перенапруг та перевантажень,
- використання відповідних матеріалів та приладів.

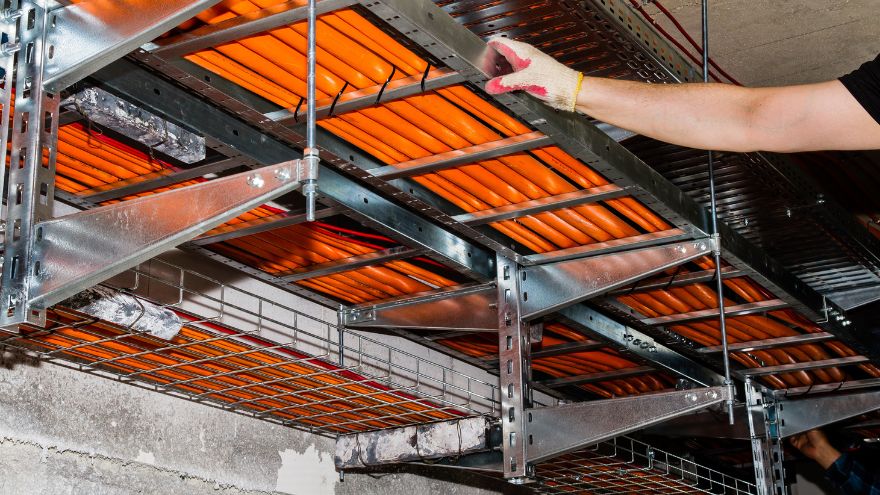

Кабельні лотки використовуються в різних установках. Кабелі прокладаються в лотках, що забезпечує їх безпечне та впорядковане проведення. Тому лотки для прокладання кабелів повинні бути виготовлені з матеріалів, стійких до погодних умов, тобто зі сталі, наприклад, сітчастого лотка Baks KDS/KDSO400H60/3 E90 /3м/ 970140 або лотка Baks KLIK KFL50H60/3 із засувкою, довжиною 3 погонних метри 161023 , або з нержавіючої сталі. У кабельній промисловості профілі використовуються для формування та захисту кабелів під час їх монтажу та експлуатації.
Вимоги протипожежного захисту кабель-каналів
Під час проектування кабельних трас важливо враховувати географічні особливості місцевості та технічні потреби прокладання. Матеріали, що використовуються для виготовлення кабель-каналів, повинні демонструвати відповідну стійкість до високих температур. Використання негорючих або вогнезахисних матеріалів запобігає швидкому поширенню вогню. Необхідні класи вогнестійкості визначені в нормативних актах та стандартах, таких як:
Планування кабельних трас часто вимагає використання різних пластмас, таких як поліетилен, поліпропілен або ПВХ – наприклад, використовується білий ПВХ-кабельний канал від Kopos .
Проходи кабелів крізь стіни та стелі повинні бути належним чином захищені, щоб запобігти поширенню вогню та диму між приміщеннями. Вимоги включають:
- використання вогнестійких проходок з відповідними ущільнювачами, що зберігають свої властивості під час пожежі,
- відповідність стандарту PN-EN 1366-3: Випробування на вогнестійкість технічних установок - Частина 3: Герметизація установок.
Кабельні траси слід прокладати та розташовувати таким чином, щоб мінімізувати ризик пожежі. Тому слід дотримуватися мінімальних відстаней від інших установок, особливо тих, які можуть бути джерелом тепла або іскор, що використовуються в даній зоні. Кабельні траси слід прокладати в окремих каналах у випадку установок різного призначення (наприклад, енергетики та телекомунікацій). Це робиться для того, щоб уникнути взаємодії під час пожежі.
Також необхідні:
- датчики диму та температури всередині кабель-каналів,
- автоматичні системи пожежогасіння,
- кабельні ущільнення,
- функціональні випробування систем пожежогасіння та виявлення пожежі.
Кабельні канали та протипожежні проходки також повинні піддаватися періодичним перевіркам та оглядам.
У Польщі необхідно адаптуватися до норм та стандартів пожежної безпеки. Для забезпечення безпеки кабельних лотків необхідно забезпечити дотримання Положення Міністра внутрішніх справ та адміністрації від 7 червня 2010 року про пожежний захист будівель, інших будівельних споруд та територій (Вісник законів 2010 № 109, поз. 719).
Як правильно маркувати кабелі та дроти на кабельних трасах?
Правильно описані, чітко позначені дроти та кабелі пришвидшують процес монтажу, а також спрощують та скорочують час, необхідний для виконання технічного обслуговування, ремонту та модернізації електричних систем. Кабелі та дроти найчастіше ідентифікуються виробниками за допомогою різних кольорів або комбінацій кольорів, а у випадку багатожильних кабелів – ще й за допомогою номерів. Коли ми маємо справу з багатьма кабелями або багатожильними проводами, ситуація ускладнюється. У таких випадках корисними стають різні елементи, що використовуються для їх ідентифікації.
Крім того, поширеними методами маркування жил кабелів та проводів та їх оболонок є: метод з використанням ультрафіолетових лазерів або термічний метод з використанням головки для маркування графічних символів. Також існують струменеві методи з використанням принтерів та спеціальних наборів шрифтів, а також метод термотрансферного друку з використанням маркерів, пластин та етикеток.
Застосування термотрансферного друку на кабельних трасах
Технологія термотрансферного друку передбачає створення зображення на етикетці шляхом нагрівання пігменту, що міститься в термотрансферній стрічці, яка виконує роль барвної стрічки.
Етикетки, призначені для термотрансферного друку, надзвичайно міцні, особливо в промислових умовах, завдяки шести шарам матеріалів, включаючи прозорий поліетиленовий ламінат, який забезпечує захист від стирання та температур від -80 до 150°C.
Однак, термотрансферний друк має не лише одну функцію. Він також може друкувати на термоусадкових трубках, які при нанесенні на дріт або кабель та нагріванні скорочуються, забезпечуючи чудову ізоляцію. Ці трубки також стійкі до механічних пошкоджень та розчинників.
