Система захисних труб дозволяє прокладати кабелі телекомунікаційних мереж під землею. Вона забезпечує оптимальні умови експлуатації установки, захищаючи її від шкідливого впливу факторів навколишнього середовища. Однак, щоб отримати надійний захист кабелю, необхідно дотримуватися певних правил монтажу та використовувати високоякісні матеріали. Що саме слід пам'ятати під час реалізації такого проекту?
У цій статті ви дізнаєтесь:
- як працює система обсадних труб,
- яких принципів слід дотримуватися під час проектування та побудови такої системи,
- які труби використовувати для захисту різних типів кабелів.
Що таке система обсадних труб?
Системи трубопроводів також називають телекомунікаціями або телекомунікаційною каналізацією. Це системи труб, що прокладаються як всередині, так і зовні будівель, які необхідні для прокладання волоконно-оптичних або коаксіальних кабелів. Такі системи включають:
- трубопроводи, що ведуть назовні,
- кабельні колодязі (інспекція та зберігання),
- ознайомлення з будівлями.
Система захисних труб зазвичай базується на пластикових трубах різних розмірів. Найпопулярніші діаметри - 110 мм, 40 мм та 32 мм. Такі труби складають так звану первинну систему. У будь-який час у них можна вставити труби меншого діаметра, що, у свою чергу, створить вторинну систему.
Перегляньте обсадні труби марки Q-Systems у оптового продавця Onninen
Однак, безумовно, дешевше та простіше будувати та експлуатувати мікросистеми. Вони базуються на трубах малого діаметра (наприклад, 7 мм або 14 мм), в які кабелі вставляються за допомогою повітродувки. Окремі секції кабелів можна з'єднувати за допомогою відповідних герметичних з'єднувачів. Таке рішення дозволяє, серед іншого, зменшити опір тертю, зменшити плату за оренду дорожнього полотна та розширити секції між свердловинами. Однак воно не позбавлене недоліків – мікросистема не пропонує значних можливостей розширення, оскільки в трубу може поміститися лише один кабель.
Принципи будівництва системи обсадних труб
Існує два способи прокладання труб такої системи. Перший базується на залізобетонній конструкції, яка включає:
- кабельні шахти,
- верхівки кабельних колодязів,
- кришки колодязів,
- сегменти труб,
- контейнери для постачання кабелів.
Другий метод передбачає використання пластику або ламінату. Цей тип конструкції включає:
- кабельні шахти,
- труби для кабель-каналізації,
- з'єднувачі, фітинги та інші елементи для з'єднання труб,
- контейнери для постачання кабелів.
Перегляньте обсадні труби марки Q-Systems у оптового продавця Onninen
При будівництві системи обсадних труб слід дотримуватися кількох основних правил, які забезпечать її зручну та безпроблемну експлуатацію. Отже, під час етапу робіт зверніть увагу на:
- легкий доступ до кабелів (для можливої реконструкції мережі),
- належний захист від пошкоджень,
- щільні з'єднання трубопроводів,
- довговічність та місткість (додатковий простір для додаткових кабелів за потреби),
- сумісність з усіма типами кабелів, що використовуються в телекомунікаціях,
- захист від доступу сторонніх осіб,
- прокладання телекомунікаційних кабелів на відповідній глибині (легкий та безпечний доступ).
Система телекомунікаційних трубопроводів – Керівні принципи
Нормативні акти щодо систем захисних труб частково описані польськими стандартами, а частково – постановою Міністра інфраструктури від 26 жовтня 2005 року про технічні умови, яким повинні відповідати телекомунікаційні будівлі та їх розташування. Принципи будівництва цього типу мережі можна знайти, головним чином, у стандартах компаній операторів, а також у корпоративних та місцевих інструкціях.
Первинна система
Труби первинної телетехнічної каналізації повинні проходити максимально прямо. Варто стежити, щоб їх хвилястість як по вертикалі, так і по горизонталі не перевищувала 0,2-0,3%. Також необхідно забезпечити максимальну герметичність установки по всій її довжині, а також у місцях з'єднання зі свердловинами або будівлями.
Первинні системи прокладаються зі збірних залізобетонних елементів діаметром близько 110 мм або – що все частіше – з пластикових труб (ПЕ або ПВХ). У містах, в районах з інтенсивною забудовою, труби переважно прокладаються у відкритих траншеях або з використанням методів безтраншейного спрямованого буріння та спрямованого просування.
Вторинна система
Під час побудови вторинних систем застосовуються принципи, дуже схожі на ті, що використовуються для первинних систем:
- Труби не повинні перетинати інші труби по всій своїй довжині;
- Хвилястість труби не повинна перевищувати 0,2-0,3%;
- Дно траншеї має бути рівним і затверділим;
- Попереджувальну стрічку слід розмістити посередині, над трубами;
- Після засипання траншеї ґрунт слід утрамбувати.
Вторинні системи виготовляються з труб HDPE із зовнішнім діаметром 40 та 32 мм. Їх можна розміщувати в трубах первинної системи (наприклад, у районах з інтенсивною забудовою) або безпосередньо в землі.
Обмінюйте переваги на новій платформі лояльності OnnTop!
Які продукти використовувати під час створення захисних систем труб?
Основою функціональної системи є високоякісні труби, що належним чином підібрані до специфіки даної установки. Вибираючи труби для даної мережі, слід звертати особливу увагу на матеріал, з якого вони виготовлені, а також на його технічні властивості. Використовуваний матеріал повинен бути стійким до складних умов навколишнього середовища та можливих механічних пошкоджень. Труби повинні захищати кабелі від вологи та впливу різних хімічних сполук, а також від стиснення.
На етапі проектування та будівництва захисних трубопровідних систем варто звернутися до надійних продуктів від відомих брендів. Прикладом такого асортименту є захисні труби з пропозиції Q-Systems . На нашому онлайн-складі ви можете легко придбати кабелі, ідеально адаптовані до специфіки реалізованого проекту. Якщо ви працюєте над телекомунікаційними установками, обов'язково ознайомтеся з пропозиціями, доступними на нашому онлайн-складі. Тут ви знайдете, серед іншого, такі продукти, як:
-

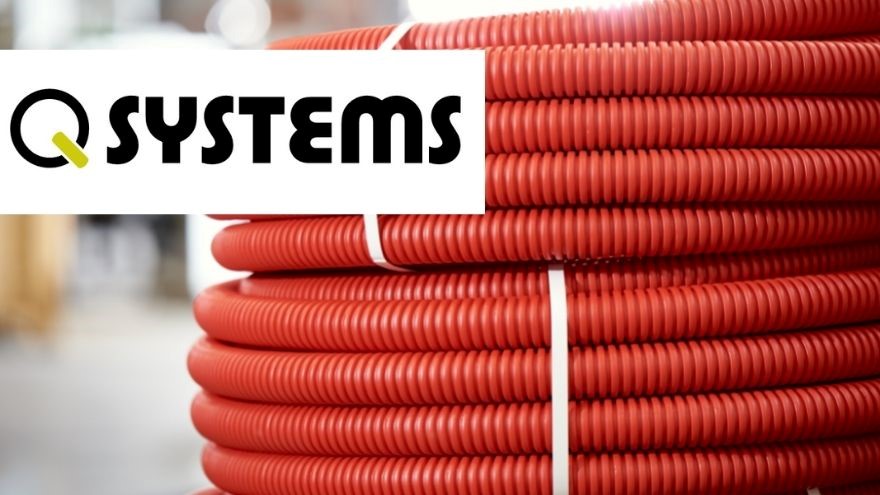

Червона гофрована труба Q-Systems QRK 110 - гофрована захисна труба в секціях для захисту кабелів, що прокладаються в землі; характеризується високою стійкістю до стиску, відповідає вимогам PN-EN 61386-24; - Синя гофрована труба Q-Systems QRK 40/50 FLEX - гофрована захисна труба в секціях для захисту кабелів, прокладених у землі; постачається з роз'ємом та мотузкою для полегшення протягування кабелів; висока гнучкість, малий радіус вигину, гладка внутрішня стінка, висока стійкість до стиску, відповідає вимогам PN-EN 61386-24;
- Роздільна труба Q-Systems QRD 110 синього кольору – роздільна труба для захисту існуючих кабелів та проводів, що відповідає вимогам PN-EN 61386-24;
- Чорна гладостінна оптоволоконна трубка Q-Systems QRGS 32 - для захисту оптичних та мідних телекомунікаційних кабелів; коекструдований ковзний шар.
У широкому асортименті бренду Q-Systems ви легко знайдете труби, які ідеально підійдуть до характеру мережі, з якою ви працюєте. Запасіться необхідною продукцією та забезпечте абсолютну надійність своїх установок!
