Ефективність кабелів і проводів в умовах автоматичного відключення живлення

Додано: четвер, 24.10.2024


Від правильного вибору кабелю залежить безпека людей, об'єктів і майна. У продажу доступні різні моделі та варіанти, які відповідають різним потребам установки та підключених до неї пристроїв. Не менш важливими є елементи безпеки установки. Що таке автоматичне відключення і як правильно вибрати для нього кабель?

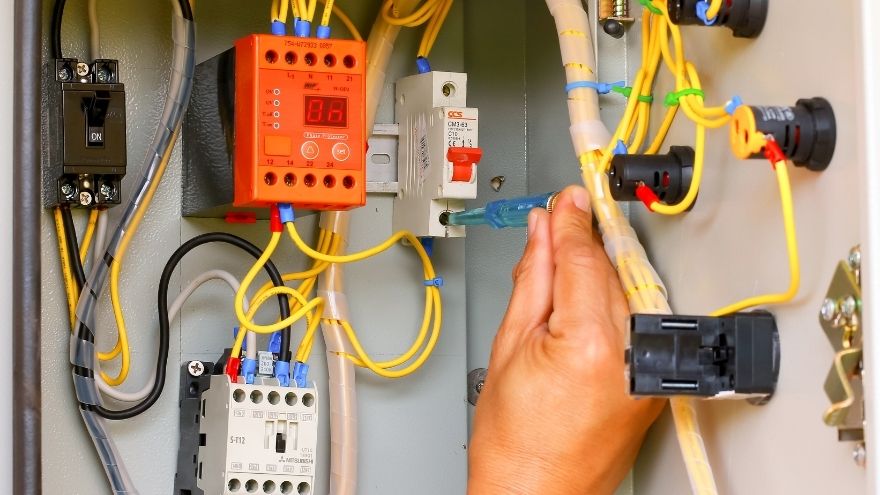

Elektryk sprawdza efektywność kabli i przewodów w instalacji pod kątem samoczynnego wyłączenia zasilania

Перевірте кабелі та дроти в оптовому магазині Onninen

Чому пристрій захисного відключення неприйнятний в установках протипожежного захисту?

В електроустановках використовуються різні варіанти безпеки. Одними з них є автомати захисного відключення, які призначені для захисту від ураження електричним струмом. Механізм роботи заснований на виявленні різниці струмів між проводами (фаза і нейтраль). Незважаючи на загальне використання, його не можна використовувати в установках протипожежного захисту. Причин для таких обмежень декілька:

  • Кабель монтажний NKT YDY żo 3x2.5 750V NKT /100м/ 172171006C0100 установка протипожежного захисту вимагає надійної роботи, використання автоматичного вимикача захисного відключення створює ризик непотрібного спрацювання при короткочасному падінні напруги та інших параметрів струму в установці; ризик відключення досить високий, тому цей вимикач не підходить для використання в установках, що вимагають точності роботи;
  • автомат дифференційного струму має занадто низьку стійкість до електромагнітних перешкод, під час пожежі, коли дроти пошкоджені, можуть виникнути електромагнітні перешкоди, в таких умовах диференціальні вимикачі можуть працювати некоректно, а в разі загрози найголовніше є надійність протипожежної системи;
  • Під час пожежі набагато важливіше забезпечити колективну безпеку людей, які перебувають на об'єкті, навіть за рахунок ризику ураження електричним струмом.

Ідея використання систем протипожежного захисту полягає в тому, щоб забезпечити безперервність роботи навіть у разі реальної загрози. Це дуже важливо, тому в ключових установках використовуються надійні пристрої захисту, які не несуть ризику автоматичного відключення електроенергії.

Який переріз повинен мати кабель, щоб працювало автоматичне відключення?

Одним з найважливіших питань, який слід враховувати при проектуванні протипожежних установок та їх захисту, є тип і перетин кабелів. Для виконання розрахунків важливо знати механізм роботи системи. Коли виникає коротке замикання, спостерігається високе вимірювання опору петлі пошкодження, тому правильний вибір кабелю так важливий. По-перше, слід розглянути найважливіші параметри, серед яких:

  • тип захисту, чи буде це запобіжник, автоматичний вимикач тощо;
  • час спрацьовування захисту;
  • значення струму короткого замикання;
  • довжина ланцюга, якщо відстані великі, то чим далі, тим менше буде струм короткого замикання;
  • питомий опір матеріалу, з якого виготовлений кабель (переважно мідь або алюміній).

Аналіз зазначених факторів дозволяє підібрати оптимальний кабель для автоматичного відключення. Кабелі повинні відповідати стандарту PN-HD 60364-4-41. Автоматичне вимкнення живлення має відбуватися протягом точно визначеного часу, який визначається залежно від мережі та номінальної напруги.

Монтажний кабель NKT YDYżo 750V 3x2.5 QADDY NKT (450m) 172171006Q0450 Найпоширенішою мережевою системою в установках є варіант TN. Якщо напруга в такій системі становить 230/400 В, струм короткого замикання викликає вимикання протягом 5 с для розподільних ланцюгів, тоді як у випадку кінцевих ланцюгів, таких як освітлення або розетки, вимикання відбувається лише через 0,4 с.

Ще один важливий момент - допустиме падіння напруги. При виборі відповідного перерізу кабелю слідкуйте за тим, щоб падіння напруги до встановленого допустимого рівня не перевищувало 3-5%. Точне значення залежить від індивідуальних особливостей установки.

Іншим важливим питанням є розрахунок вартості т. зв струм короткого замикання. Цей параметр залежить від перерізу кабелів і відстані від джерела живлення. У проводах з більшим перерізом спостерігається менше значення опору в петлі КЗ, а значить, струм КЗ буде більше. Опір контуру також залежить від матеріалу, з якого виготовлені інсталяційні кабелі .

Як перевірити обраний кабель на умови автоматичного відключення?

Інсталяційний кабель YDYP żo 750V 3x1.5 інсталяційний плюс барабан NKT 172152001S0500 Перевірка на спрацювання є важливою для оцінки пожежної безпеки. Для цього слід провести вимірювання опору контуру короткого замикання. Отримане значення має бути досить низьким, тільки тоді захист працюватиме належним чином.

Кабелі та проводи в системах протипожежного захисту повинні функціонувати надійно, від цього залежить безпека людей і майна. Ось чому тестування системи є таким важливим. Першим кроком є перевірка типу мережевої системи. Найбільш поширеним є TN, але зустрічаються також варіанти TT та IT.

Якщо це варіант TN, вимикання має відбутися всього за 0,4 с для кінцевих ланцюгів і розеток і максимум за 5 с для розподільних ланцюгів. Дуже важливо розрахувати фактичний опір петлі. Для цього також необхідно знати параметри опору проводу і загальну довжину ланцюга. Кабелі керування та довгострокова пропускна здатність кабелів по струму мають вирішальне значення для ефективного функціонування системи, забезпечуючи оптимальну безпеку.
