Завдання системи блискавкозахисту – захистити об’єкт від ударів блискавки та безпечно відвести її енергію в землю найкоротшим шляхом. Однак, щоб така установка виконувала своє призначення, її необхідно виконати правильно.
Блискавка в результаті електричного розряду має інтенсивність до 20 000. ампер, що означає, що вони можуть нагріти повітря до 30 000. градусів Цельсія. Виникаючі блискавки шукають найкоротший шлях до землі, щоб вирівняти різницю потенціалів між хмарами та землею. На жаль, часто буває, що така блискавка влучає в будівлю. Це може спричинити різні небезпечні наслідки. Коли блискавка влучає в негорючий матеріал (наприклад, бетон, цеглу), він може тріснути, а вдар в електричні дроти може пошкодити їх, а також пошкодити пристрої, підключені до електромережі, що може навіть призвести до пожежі.
Закон про будівництво передбачає, що система блискавкозахисту повинна встановлюватися в будівлях висотою понад 15 м і площею не менше 500 м3 або в будівлях з легкозаймистих матеріалів, а також у кожному комунальному об'єкті. Проте захистити громовідводом кожен житловий будинок справді варто. Крім того, при страхуванні будівлі страховик часто зобов'язаний обладнати його системою блискавкозахисту і дає можливість отримати додаткові знижки, пов'язані зі страховим полісом.
Елементи системи блискавкозахисту дивіться в оптовику Onninen
З чого складається установка блискавкозахисту?

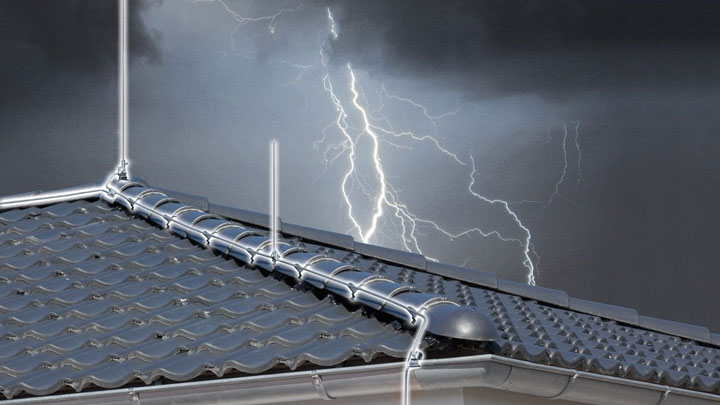

Блискавкозахистна установка - це не що інше, як мережа металевих тросів, які монтуються на даху. Ці дроти підключаються безпосередньо до землі. Завдяки цьому енергія, що передається блискавкою, безпечно розряджається на землю. Типова установка блискавкозахисту відповідно до гармонізованого стандарту PN-EN 62305-1:2011 складається з таких елементів:
Вертикальні та горизонтальні повітряні термінали
Це частина системи блискавкозахисту, яка монтується на даху. Ці монтажні елементи найчастіше виготовляють із сталевого оцинкованого дроту , нержавіючої сталі, міді та алюмінієвого сплаву ALMgSI. Його діаметр уніфіковано до 8 мм. Горизонтальні аерометри встановлюються вздовж коника і по краю даху, створюючи таким чином мережу аеровиводів. Однак, якщо дах дуже крутий і похилий, повітряні виводи кріпляться до нього за допомогою дахових кронштейнів . Слід також використовувати вертикальні повітряні виводи, що виступають над захищеними елементами, такими як: шпилі димоходу, щогли блискавкозахисту або інші типи шпилів, що ізолюють систему блискавкозахисту від захищених елементів, що висуваються над поверхнею даху, таких як щогла антени, вентиляційний димохід. , димова труба. Варто знати, що роль повітряних виводів часто також виконують деякі металеві частини будинку, які необхідно підключити до заземлення будівлі або забезпечити окреме заземлення. Найчастіше це ринви, поручні, а також металеві частини даху. Але вони не можуть бути виготовлені з листового металу товщиною менше 0,5 мм, під ними не можуть бути легкозаймисті матеріали, а зв’язок між цими елементами має бути електрично ефективним;
Водостічні труби
Це елементи, які з’єднують повітряні клеми та заземлювальні електроди. Вони виготовлені з тих же матеріалів, що використовуються для повітряних нальотів. Водостічні труби також можна виготовити зі сталевої стрічки . Такі елементи можна встановлювати як на фасаді будівлі (2 см від стіни), уздовж жолоба, так і під фасадом у спеціальних блискавкозахистних трубах зі стійкістю до електричного пробою (міцність труби 100 кВ). Не забудьте під’єднати розрядний дріт до заземлюючого електрода за допомогою тестового затискача. Останній варто додатково убезпечити, помістивши в тестовий (контрольно-вимірювальний) ящик. З міркувань безпеки страхувальні троси не можна прокладати ближче 2 м від входу в будівлю. Вони повинні бути встановлені в спеціальних тестових боксах (наземних або фасадних).
Земля
Це останній елемент системи блискавкозахисту, але не менш важливий за інші. Заземлення можна виконати кількома способами. У першому варіанті використовується армування фундаменту будівлі. Який повинен бути постійно з'єднаний зі сталевою стрічкою, що виходить за межі контуру фундаменту. Це т. зв природний заземлювач. Також можна виготовити штучний заземлювач. Перший спосіб полягає у встановленні замкнутого кільцевого заземлювача навколо будівлі. Для цього використовується оцинкована сталева стрічка, яка закопується на глибину 80 см. Однак необхідно дотримуватися відстані 1 м від будівлі - це вертикальні заземлювачі у вигляді вбитих в землю.
Принцип дії системи блискавкозахисту
Про мету виконання монтажу блискавкозахисту ми вже згадували на початку цієї статті. Йдеться насамперед про захист будівлі та можливість якнайшвидше повернути енергію, передану від блискавки, землі. Принцип роботи системи блискавкозахисту дуже простий. Найвищим елементом установки є повітряні клеми, саме вони поглинають струми під час удару блискавки. Можна навіть написати, що вони притягують блискавку, щоб влучити в аеровокзали, а не в інші елементи будівлі. Струм проходить від повітряних клем до розрядних проводів і через них до заземлювачів. Саме вони розсіюють енергію блискавки. Це вирівнює різницю потенціалів між хмарами та землею.
Хоча система блискавкозахисту не є обов’язковою для кожного будинку площею менше 500 м3, її варто встановити, щоб краще захистити будівлю, мешканців і пристрої, підключені до електромережі. Однак робити це потрібно правильно, відповідно до чинних стандартів, тоді така установка виконає своє призначення.
